Živjo,

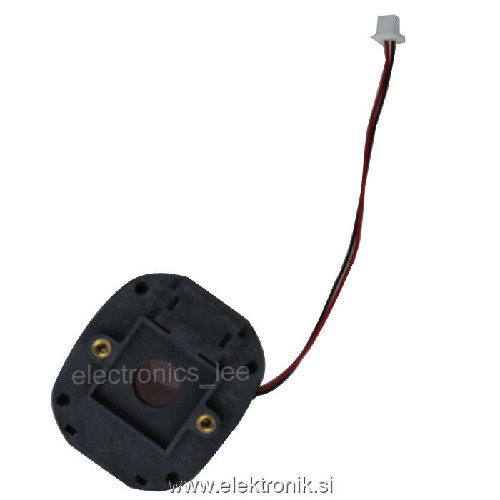

Ali ima kdo kako idejo kako bi najlažje izdelal vezje za preklop IR filtra? Imam takšno zadevico (glej sliko), ki se uporablja za nadzorne kamere - ima mehanski IR filter, ki se po dnevi vklopi, da kamera normalno snema, v temi pa se filter odmakne in kamera se peklopi v nočno snemanje. Filter se vklopi tako, da se na žički za moment (100 ms) priklopi majhna napetost (5V). Izklopi pa se na identičen način, le da je zamenjana polariteta na obeh žicah. Verjetno bi za tole potreboval kak H-mostiček?

Druga stvar je detektor svetlobe, ki bo najverjetneje kar fotoupor, zadaj pa rabim še kakšen schmidt trigger, da se ne bo filter kar naprej vklapljal in izklapljal. Schmidt trigger ima digitalni signal HIGH oz. LOW na izhodu, zanima me pa kako naj takšen signal prilagodim za H-mostiček. Za vsakič, ko se signal spremeni, rabim pulz - kratek pulz na prvem izhodu, ko se signal preklopi iz LOW v HIGH in pulz na drugem izhodu, ko se signal preklopi iz HIGH v LOW.

Ima kdo kako dobro idejo?

lp

[sebaveh]

Nekaj od tega recimo:

http://www.seekic.com/circuit_diagram/Electrical_Equipment_Circuit/Combined_one_shot_and_comparator.html

http://www.seekic.com/circuit_diagram/Electrical_Equipment_Circuit/One_amplifier_one_shot_positive_output_.html

http://www.seekic.com/circuit_diagram/Electrical_Equipment_Circuit/One_amplifier_one_shot_negative_output.html
