[vilko]

Končna stikala pri LiftMaster pogonu za drsna vrata so v obliki dveh dokaj močnih magnetov, eden se pri zaprtih vratih pripelje do pogona, drugi pri odprtih vratih.

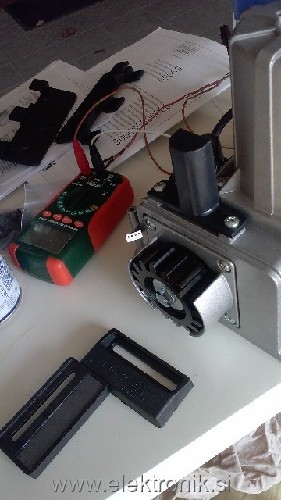

Na pogonu je montiran senzor, ki je, mislim, neka oblika Reed kontakta. (Slika)

Bega me to, ker od njega gredo tri žice, ki so normalno vse v kratkem stiku, ko pa pride zraven eden ali drugi magnet, tedaj se o vse tri žice odprt kontakt.
Ali so vrata do kraja zaprta ali odprta lahko potem avtomatika sklepa le po tem, ali je neposredno pred tem bil motor v pogonu v smer zapri ali odpri.

Ker hočem tudi svojo hišno avtomatiko informirati o tem, ali so vrata zaprta ali odprta, sem mislil, da bom nekako lahko dobil informacijo le teh stikal, a tako lahko dobim le, da so vrata v enem od skrajnih položajev, ne pa v katerem.

Seveda lahko nabavim in kupim dodatna končna stikala, ki bodo informirala mojo hišno avtomatiko o položaju vrat in jih montiram na vrata, a se mi zdi to nekaka flikarija.

Ali kdo pozna avtomatiko Chamberlain CB22 LiftMaster avtomatiko in ni da nasvet, kako bi od nje dobil željeno informacijo in jo peljal na mojo hišno avtomatiko? (pdf dokument)

[ElGrigon]

Če je res tako kot praviš, dodaj dva releja za smer vožnje v seriji s končnim stikalom. Tako boš tudi sam določil v katero smer gredo in je bilo prekinjeno.

[vilko]

[protoncek]

(Kot že rečeno) mislim da elektronika gleda, kateri od obeh stikal prvi odklopi. Tako ve, kakšna je smer gibanja. Imaš pa na elektroniki sponki 11 in 12, ki sta "gate monitor". Pa DIP 8.

[ElGrigon]

v mojem primeru ti smer določi relejski kontakt. Nalet na končno pa potem pomeni odprto ali zaprto pozicijo. Se pravi imaš lahko 5 informacij; odpiranje, zapiranje, odprto, zaprto in vmesno stanje.
