urh321 · Objavljeno: Pon Apr 06, 2015 10:13 pm Naslov sporočila: regulator

Ventilator toplotne črpalke deluje na krmilno napetost 0-15V. Iz krmilnega vezja toplotne črpalke dobim ob določenih pogojih krmilno napetost 0-8V. Želel bi da se ventilator ob istih pogojih vrti hitreje . Zato potrebujem čim enostavnejše vezje, ki bi ob vhodu 0-8V na izhodu dajalo 0-15V. Tokovi so majhni saj gre za krmilno napetost , močnostni del je v samem ventilatorju.

dgrude · Objavljeno: Tor Apr 07, 2015 5:28 pm Naslov sporočila:

Neinverirajoči ojačevalnik je najenostavnejše vezje za tvoj namen. Uporabiš lahko lm358 oziroma katerikoli drug OP, kateri ne potrebuje simetričnega napajanja. Pazi, da ga napajaš z dovolj visoko napetostjo(za lm358 mora biti vsaj 16,5 V).

urh321 · Objavljeno: Tor Apr 07, 2015 8:47 pm Naslov sporočila:

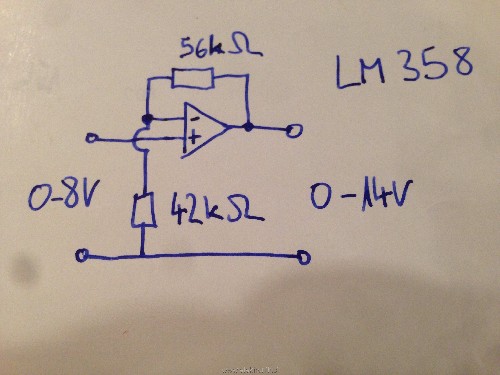

Napajalno napetost imam 15V na ihodu bi bilo ok 14V. Kaj pa tole vezje?

urh321 · Objavljeno: Tor Apr 07, 2015 9:17 pm Naslov sporočila:

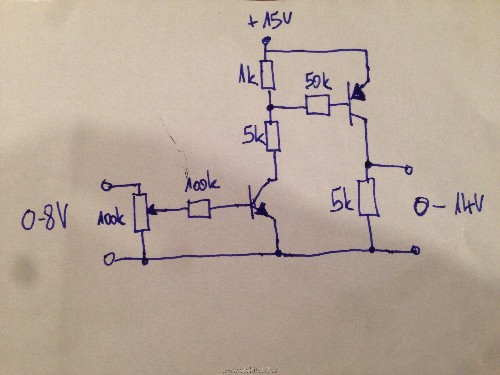

Oziroma tole

dgrude · Objavljeno: Tor Apr 07, 2015 9:24 pm Naslov sporočila:

Tole vezje z tranzistorji dvomim, da bi ti delovalo lepo čez celotno področje. Da se prepričaš lahko posimuliraš v SPICE. Predlagam ti da uporabiš operacijski ojačevalnik z rail to rail izhodom recimo LMC6482 ali kaj podobnega, boš dobil 0-15V no izhodu.

PS: Če boš uporabljal LM358 boš na izhodu dobil max 13,5V

Spajky · Objavljeno: Čet Apr 09, 2015 12:10 pm Naslov sporočila:

Preveri prej kakšna je ona krmilna napetost : lahko da ni linearna, ampak PWM (analogni instrument pokaže kot da je zvezno spreminjajoča se enosmerna), prej kot greš kaj lotat ..

urh321 · Objavljeno: Čet Apr 09, 2015 6:46 pm Naslov sporočila:

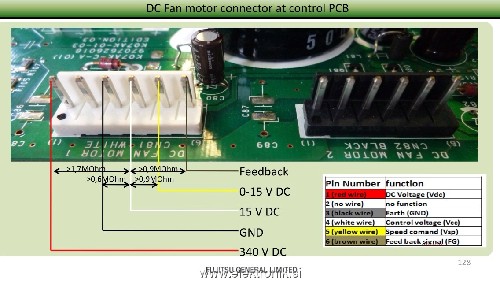

Takole je v priročniku za seviserje. Kako naj preverim brez osciloskopa da ne gre za PWM.

int47 · Objavljeno: Čet Apr 09, 2015 8:28 pm Naslov sporočila:

Odvisno od tega, kaj imaš na voljo.
Če tvoj DMM omogoča merjenje frekvence, ali % cikla, poskusi s tema dvema funkcijama. Nekateri DMM-ji za merjenje frekvence zahtevajo AC signal. V tem primeru zaporedno z DMM vežeš manjši kondenzator.

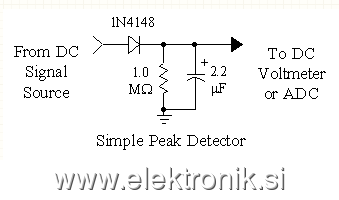

Druga možnost bi bila izdelava preprostega peak detektorja. Upor na sliki lahko izpustiš. Po priklopu V-metra počakaj da se kondenzator izprazni. Kondenzator naj ne bo prevelik.
Če je signal analogni, bo napetost na izhodu za padec na diodi manjša, kot če meriš direktno.
Če je PWM, bo izhodna napetost peak detektorja za padec napetosti na diodi manjša od vršne vrednosti PWM signala.

Edit:
Brisana podvojena priponka.

urh321 · Objavljeno: Čet Apr 09, 2015 9:17 pm Naslov sporočila:

Kondenzator bom dal 1uF. Če je PWM potem bo na kondenzatorju14,3V tudi ko je ventilator v nizkih obratih.
