LukaLenarcic · Objavljeno: Sob Apr 25, 2015 1:15 pm Naslov sporočila: Oscilator

Pozdravljeni,
Sem kupil 10 MHz oscilator. Ima 4 priključke, Dva za vhod, dva za izhod. Pa ne vem kateri je kateri.
Sem brskal po internetu za sheme, pa nih nisem našel.
Številka oscilatorja je SMI SXO-1100T 10.0000 87-20V
Zanima me tudi voltaža na vhodu.
Lp,Luka

Jaka57 · Objavljeno: Sob Apr 25, 2015 1:44 pm Naslov sporočila:

To kar imaš je (mislim da) TTL oscilator, ki ima samo napajanje in izhod, en pin pa ni priključen.
Slabo si brskal po internetu. V prilogi ga imaš:

int47 · Objavljeno: Sob Apr 25, 2015 1:44 pm Naslov sporočila:

1 = N.C.
7 = GND
8 = OUTPUT
14 = VCC

LukaLenarcic · Objavljeno: Sob Apr 25, 2015 2:18 pm Naslov sporočila:

Hvala.
Se pravi GND je ozemljitev.
Kaj je pa N.C.?

matejcek81 · Objavljeno: Sob Apr 25, 2015 2:34 pm Naslov sporočila:

Not Connected.

Lp

LukaLenarcic · Objavljeno: Sob Apr 25, 2015 2:53 pm Naslov sporočila:

Torej vhodna napetost mora biti za moj oscilator 20V?

int47 · Objavljeno: Sob Apr 25, 2015 4:15 pm Naslov sporočila:

Ne.

Si PDF rabil zato, da nam tukaj ne bi bilo preveč dolgčas ? Rolling Eyes

LukaLenarcic · Objavljeno: Sob Apr 25, 2015 4:32 pm Naslov sporočila:

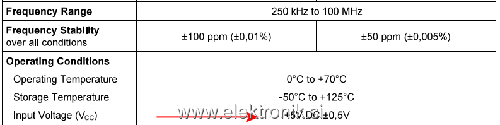

V pdf-ju sicer piše, da je vhodna napetost 5V, ampak na moej oscilatorju pa piše 20V.
Saj sem že na začetku povedal, kaj piše na njem.

robert · Objavljeno: Sob Apr 25, 2015 4:47 pm Naslov sporočila:

Saj za moj avto mi je tudi čudno, da gredo v njega 12V žarnice čeprav zadaj lepo piše da je 16V d'oh!

int47 · Objavljeno: Sob Apr 25, 2015 5:19 pm Naslov sporočila:

Te oznake so včasih malo "tricky" za prebrat.
87 - 20 = 67.

Zdaj vem, zakaj mi "HIN232CPZ P0640BBGV" pred časom ni deloval. Čip je očitno škart. So ga že v tovarni stestirali in označili, da je "HIN".

Dokler ne najdeš podatkovnega lista, v katerem so razložene oznake, tistih 20V na koncu lahko pomeni karkoli.
Napajalna napetost 20V ni standardna napetost za (TTL) logiko in je še najmanj verjetna razlaga.

LukaLenarcic · Objavljeno: Sob Apr 25, 2015 7:00 pm Naslov sporočila:

satelitko · Objavljeno: Sob Apr 25, 2015 7:08 pm Naslov sporočila:

Ne bo ga prežgalo, če boš zadevo zaščitil z orgonskim topom. Priključi ga 6-18ur po polni luni. Takrat zasveti najlepše.

Jaka57 · Objavljeno: Sob Apr 25, 2015 7:19 pm Naslov sporočila:

Branez · Objavljeno: Sob Apr 25, 2015 7:22 pm Naslov sporočila:

Jaka57 · Objavljeno: Sob Apr 25, 2015 7:34 pm Naslov sporočila:

Eh, Brane, sedaj boš pa ti pameten, če Luka ve Razz
