Pozdravljeni!

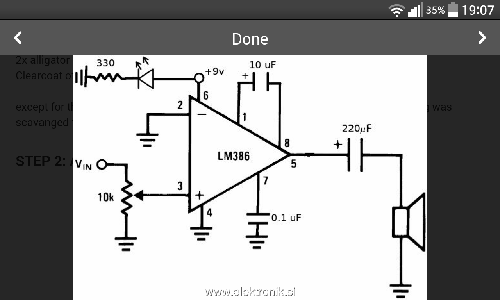

Izdelal sem avdio ojačevalec s čipom lm386 v stereo izvedbi z 10w in 4Ω zvočnikom po shemi, ki jo prilagam v priponki. Zanima me, ali se je še kdo drug lotil enakega projekta, saj nisem nikjer zasledil, koliko je ojačevalec sploh močan(w) in kako se vam sam zvok zdi po kvaliteti(barva, morda kakšne motnje....),ker nevem, kaj sem naredil narobe, da je zvok zelo hreščeč ter nekako pločevinast, brez lepe barve zvoka. Vezje sem jedkal obojestransko in na spodnji strani naredil še "ground" proti motnjam. Povezave so zelo tanke 0,4mm, razmik med povezavami pa je 0,3mm.
Je mogoče možno, da kolofonija, ki je v samem cinu, in se ob spajkanju včasih razlije tudi po vezju, prevaja tok?
Lp M

[ro-bi]

Z 9V napajanja ima celih 700mW moči. In to nikakor ni dovolj za poganjat neke normalne zvočnike. Morda kak zvočnik od telefona in podobno.
Jaz sem ta čip uporabil za ojačevalec za slušalke in je delal dobro.

[Branez]

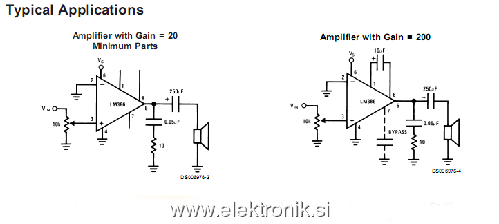

Prečitaj si tukaj podatke za LM386. Tebi marsikaj manjka na shemi.

Jaz ga precej pogosto uporabljam in nisem imel nikoli probleme s popačenjem.

[Slowfly]

Ojačevalček s prav takšnim čipuzeljčkom, napajan z 9V blok baterijo zveni takole. klik

Nekako tako pa vse skupaj izgleda.
http://www.elektronik.si/phpBB2/viewtopic.php?t=9039&postdays=0&postorder=asc&start=0
Še kdo misli, da zadeva ni sposobna poganjati spodobnega zvočnika?

[dingo99]

Hvala vsem, bom preštudirau še ostale sheme v najbljižji prihodnosti, samo nekaj še. Ali je možno, da pride v vezju, ki ga imam, do kakšnih motenj signalov, ker se mi zdi, da ko zaustavim glasbo na mobitelu, se v ozadju sliši radio, ali nekaj podobnega, zraven tega pa vse skupaj zelo hrešči, da gre skozi uhe Ko se dotaknem priključnih nogic čipa, se grd šum zvočnikov še poslabša koliko vem, pa bi moral kondenzator 0,1μF odpraviti motnje v sistemu...Pa ko odklopim napajanje vezja, ter iztaknem jack priključek iz telefona, LED diode še vedno svetijo z zelo šibko svetlobo.....nevem, koliko časa. Kaj je krivo za to?
Hvala za odgovore in lep pozdrav.

[dingo99]

Imam še nekaj vprašanj. če imamo 1W avdio ojačevalec, ali lahko nanj priklopimo npr. 20W ali več W zvočnik? Ali lahko to vpliva na kvaliteto zvoka? Kako pa je z upornostjo zvočnikov? Koliko sem do sedaj prebrau, upornost določa kvaliteto zvoka. pojavlja se vprasanje, ali lahko naprimer vežemo zaporedno dva 4Ω (10W) zvočnika na izhod ojačevalca 8Ω (10W)? Ali pa vzporedno z kakšnim dodatnim uporom, da bi bila nadomestna upornost 8Ω (Vezal bi enaka zvočnika, kot v prejšnem primeru)? Zelo bi bil hvaležen, če bi mi kdo poslal kaksno literaturo o zvočnikih( njihove karakteristike, vrste,...) ter vrstah ter lastnostih ojačevalnikov. Sam nisem našel kaj veliko primerne literature za začetnika, kot sem sam. Hvala iz srca za pomoč

[radix]

Na slabo izvedenih ojačevalnikih se, vsaj v Ljubljani in verjetno tudi malo dlje, zna slišati SLO1 na AM iz Domžal. Tukaj zna biti problem priključni kabel. Tudi razne druge motnje lahko pridejo po zraku, napajanju in kdo ve še od kod... To se prepreči predvsem s pravilno izvedbo vezja. Mogoče je problem tudi preveliko ojačanje.

Šum ob dotiku je normalen pojav. Saj vendar dovajaš motnje direktno na vhod, kjer se potem ojačajo.

Upornost zvočnika sama nima s kvaliteto zvoka prav NIČ. Nekateri ojačevalniki prenesejo večji razpon upornosti. Problematična je edino prenizka upornost, saj lahko preobremeniš ojačevalnik. Če pride do popačenja, zvočnik verjetno ni primeren za ojačevalnik.

Zvočnik z višjo nazivno močjo se lahko priklopi na ojačevalnik z nižjo močjo. Lahko se naredi tudi obratno. Je pa treba ravnati po zdravi pameti in ne "navijat" muzike tako glasno, da hrešči.

[ro-bi]

[bostjang]

[quote="dingo99"]Ali je možno, da pride v vezju, ki ga imam, do kakšnih motenj signalov, ker se mi zdi, da ko zaustavim glasbo na mobitelu, se v ozadju sliši radio, ali nekaj podobnega, zraven tega pa vse skupaj zelo hrešči, da gre skozi quote]Filter na vhodu pri tej zadevi pomaga, saj odreže frekvence, ki nas ne zanimajo. S tem preprečimo njihovo nadaljnjo demodulacijo v vezju.
Zelo je koristen tudi kondenzator na napajanju 100nF + elektrolit.

[dingo99]

Hvala, za delitev mnenj, znanja in nasvetov, ki mi bodo v bodoče veliko koristili
