janzi · Objavljeno: Sre Maj 06, 2015 12:10 am Naslov sporočila: Stikalo- LED diode

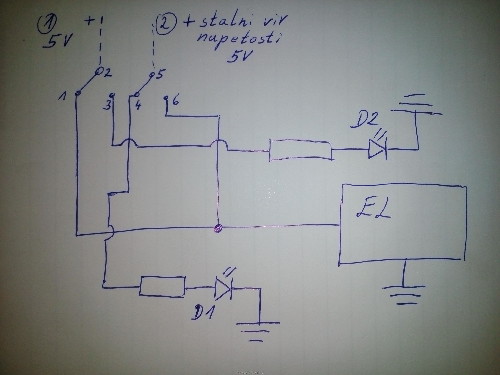

Nisem preveč doma v elektroniki in imam manjšo težavo s preklapljanem led diod (kontrolne). Na spodnji skici mi zadeva deluje, ampak vse dokler so izpolnjeni vsi pogoji tako kot je prikazano. Če odstranim prvi vir napetosti se ena dioda ne prižiga več, kar mi je povsem logično. Rad bi imel preklapljanje diod napajane samo iz stalnega vira napetosti.
Da bom bolj jasen na prvo pozicijo pripeljem napajanje iz USB (po potrebi), druga pozicija je pa stalno pod napetostjo. Elektronka mora delovati ne glede kateri vir je v uporabi.

Rešitev?

ule · Objavljeno: Sre Maj 06, 2015 6:16 am Naslov sporočila:

Uporabiš navadni diodi, priključke kontaktov relejev (2 in 5) pa vežeš skupaj (če te padec na diodi 0,7V ne moti )

mucek · Objavljeno: Sre Maj 06, 2015 8:58 pm Naslov sporočila:

janzi · Objavljeno: Sob Maj 09, 2015 1:10 pm Naslov sporočila:

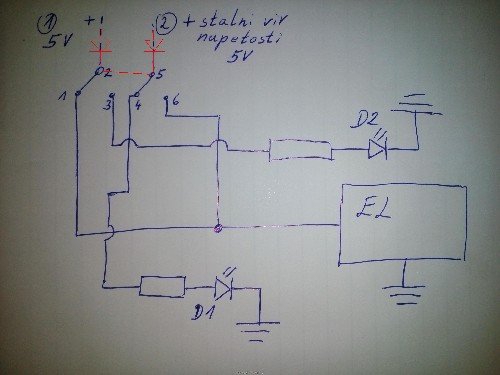

Sem danes naredil vezavo taksno kot je predlagal ule , ledice se sicer preklapljajo tako kot treba, diodi pa ocitno povzrocita prevelik padec napetosti in je ta tezava opazna na elektroniki. Ocitno bom moral uporabiti predlagan MOSFET. Glede na to, da mi primanjkuje izkusenj bi prosil za konkreten predlog kam na skici umestiti MOSFET in kateri.
Zaenkrat pa najlepsa hvala za omenjeni ideji.

ule · Objavljeno: Sob Maj 09, 2015 3:48 pm Naslov sporočila:

Če bi uporabil recimo germanijeve diode, bi imel 0,3V padca napetosti. Silicij ima 0,7V.

DusanK · Objavljeno: Sob Maj 09, 2015 5:52 pm Naslov sporočila:

Ali pa za test, če elektronika potem dela, uporabi schottky diodo, na kateri je malce manjši padec napetosti kot na usmerniški diodi.

bostjang · Objavljeno: Ned Maj 10, 2015 6:22 pm Naslov sporočila:

Če sem prav razumel: Stikalo izbere vir napajanja. Diode kažejo vir napajanja, same pa se napajajo iz stalnega vira?

En menjalni kontakt izbira vir, skupni kontakt gre na napravo.
Drug menjalni kontakt vklaplja LEDici, skupni kontakt gre na napjalno napetost za LEDice. Predupor je lahko pred stikalom in tako prihraniš en upor (če si želiš enakega toka skozi obe LED).

janzi · Objavljeno: Pon Maj 11, 2015 7:21 am Naslov sporočila:

bostjang · Objavljeno: Pon Maj 11, 2015 9:28 am Naslov sporočila:

Germanijevih diod skoraj nihče več ne uporablja v splošnih vezjih.
Močnejše schottky diode imajo manjši padec pri enakem toku. Če bi želel še manj kot 0,3 V bi moral uporabiti tranzistor, kot je omenil mucek.

S53DZ · Objavljeno: Pon Maj 11, 2015 10:39 am Naslov sporočila:

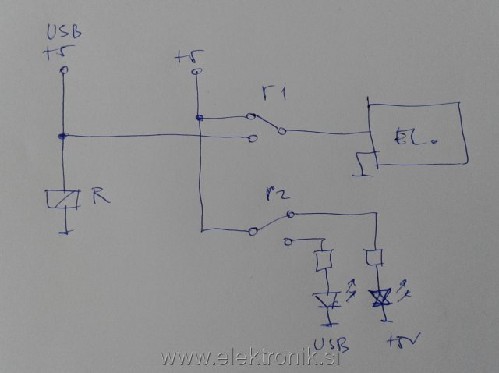

Kaj pa taka predpotopna rešitev:
slaba stran je, da povečuje porabo na USB in da je v primeru prisotnosti USB napajanja vedno napajanje z USB.

janzi · Objavljeno: Tor Maj 12, 2015 10:08 pm Naslov sporočila:

Danes sem umestil schottky diode 100V 3A, izmerjen padec napetosti 0.13V. Elektronika deluje OK, morda je zaznti na LED displeju slabšo ostrino, ampak zanemarljvo. Bom zaenkrat ostal kar na takšni izvedbi. Vsem še enkrat hvala za predloge.
