Mikimaus

Ali kdo mogoče pozna karakteristike zgoraj napisanega Volt regulatorja in kje ga nabaviti? Hvala za odgovore.
L.P. Mare

Jaka57 · Objavljeno: Ned Jul 19, 2015 10:13 am Naslov sporočila:

Iščeš takega, vendar bodi pozoren na tip tj. ali je za fiksno izhodno napetost ali nastavljivo izhodno napetost.
Se pa zagotovo najdejo v trgovinah z elektronskim materialom (HTE, IC, ........), če ne drugače pa tudi pri komu doma Wink

.

Mikimaus · Objavljeno: Ned Jul 19, 2015 1:10 pm Naslov sporočila:

Jaka, hvala za odgovor, ampak zanima me prav to kakšno izh. napetost naj bi imel tale moj regulator, ker iz danih oznak tega ne morem prepoznati...

Jaka57 · Objavljeno: Ned Jul 19, 2015 4:25 pm Naslov sporočila:

Hm, malo sem pogledal po Netu, vendar tudi jaz ne najdem, kaj naj bi pomenile tiste štiri številke za 1117, saj različni proizvajalci tip regulatorja različno označujejo.
Mogoče bi pomagala slika tega regulatorja na plošči, da bi se videlo, ali so kakšni upori vezani na pine regulatorja.

PPG78 · Objavljeno: Ned Jul 19, 2015 5:27 pm Naslov sporočila:

V takem primeru pomaga malo reverse engineering-a, okrog čipa, da se vidi če so kakšni externi upori za nastavljanje napetosti (kot pravi Jaka), ter kam je vezamn izhod regulatorja, datasheeti čipov priključenih nanj povejo maksimalno napetost.

LP, Peter

PPG78 · Objavljeno: Ned Jul 19, 2015 5:29 pm Naslov sporočila:

Ali je mogoče tole prava shema?

Mikimaus · Objavljeno: Ned Jul 19, 2015 9:05 pm Naslov sporočila:

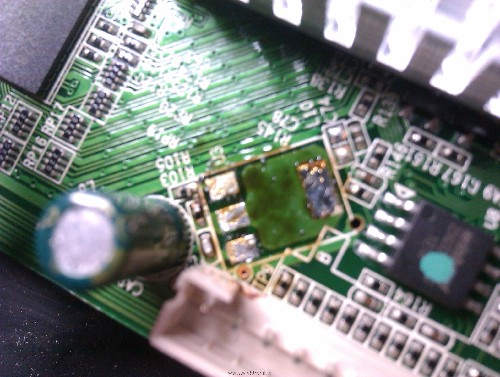

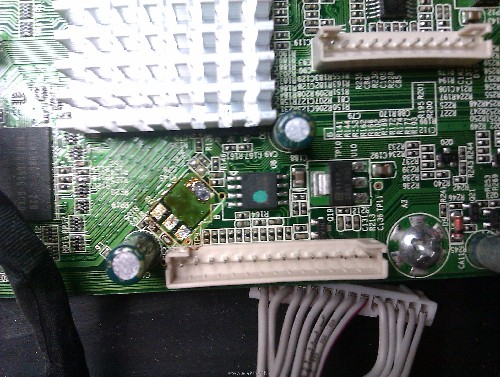

Žal tale shema ni prava, tudi service manuala ne najdem. Regulator se nahaja v bližini procesorja, zraven je še en regulator 3,3V...

Jaka57 · Objavljeno: Ned Jul 19, 2015 11:29 pm Naslov sporočila:

@Mikimaus, če dobro pogledam je pin 1 (ADJ) vezan preko SMD upora na pin 2 (OUT) in preko drugega SMD upora na GND (verjetno), kar pomeni, da je 1117 za nastavljivo izhodno napetost

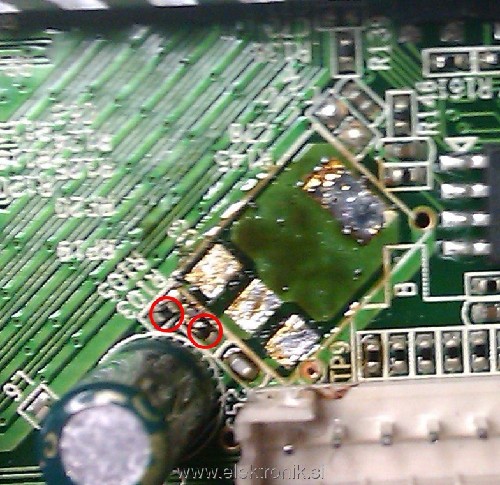

Na spodnjem izseku tvoje slike sem označil oba upora, levi je R105, desni pa R103.

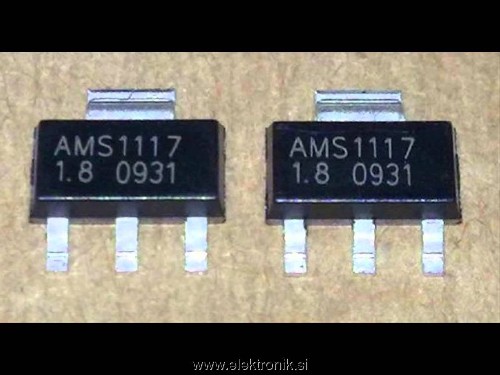

Še to, če bi bil tvoj regulator za fiksno napetost, potem bi morala biti med 1117 in tisto štirimestno številko še številka, ki označuje izhodno napetost, kot na spodnji sliki, kjer gre za 1.8V regulator.

Mikimaus · Objavljeno: Pon Jul 20, 2015 2:56 pm Naslov sporočila:

Torej ima moj 1117 verjetno nastavljivo napetost?

lipa · Objavljeno: Pon Jul 20, 2015 3:21 pm Naslov sporočila:

lipa · Objavljeno: Pon Jul 20, 2015 3:27 pm Naslov sporočila:

Če poveš vrednosti tistih dveh uporov, ki jih je označil Jaka, ti lahko izračunam nastavljeno napetost.
