Arduino-te sem in ga še programiram preko ISP z AtmelStudiom. Tukaj lahko nastavljam še fuse bite itd.....
Sedaj bi pa želel, da bi Arduino pro mini sprogramiral preko pinov Tx Rx v Arduino okolju (Arduino software). Malo sem gledal po netu in ugotovil, da se priključi preko USB vmesnika, ki ima potem COM port in komunikacijo preko Tx Rx.

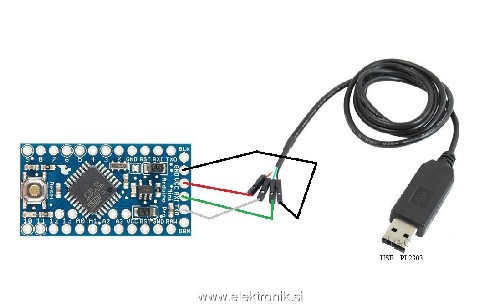

Najprej me zanima, če sem prav povezal Pro Mini ploščo in USB vmesnik?

[Jaka57]

Če je to na sliki navaden USB->RS232 (TTL) pretvornik, potem načeloma ja, čeprav za barve žic, ki gredo iz USB PL2303, veš samo ti.
Če po priključitvi blinka LED potem imaš napajanje pravilno, za ostali dve boš pa vedel, ko boš nalagal na njega program.

[arksi]

Uff, sem pozabil napisati. Na sliki je navaden USB->RS232 (TTL) pretvornik, ki ima tak razpored priključkov:
Rdeča = +
Črna = -
Zelena = Tx
Bela = Rx

Ko priključim USB vmesnik na USB začne utripati ledica na pinu 13.

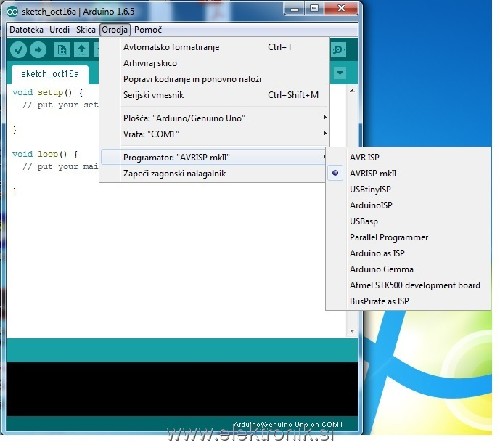

Sedaj me še zanima kateri programator naj izberem iz nabora programatorjev (slika spodaj)?

[Jaka57]

Če boš programiral preko USB->RS232(TTL) je podatek o programatorju nepomemben, torej je vseeno, kateri.
Pomembno je, da izbereš pravi Com port in pravo ploščo (Arduino mini - mega328). Seveda pa mora imeti tvoj mini Opti bootloader, kar pa pri Kitajcih ni vedno tako.

V primeri odpri enostaven primer LED Blink, ga prevedi in pošlji v platko.
Boš takoj videl ali je vse tako kot mora biti.

[arksi]

Hvala Jaka. Bom poizkusil, ko pridem do svojega računalnika.

Zakaj je potem toliko možnih programatorjev na razpolago?

Seveda, pomemben je izbran pravi COM port in ploščico. Kako je z "Kitajskim" Opti bootloader bom pa videl. Vem, da je pri Kitajcih vse možno .

Kolikor vem, je možno Opti bootloader ponovno vpisati preko ISP (pini za programiranje) z programatorjem.

Kje se pa dobi tale tapravi Opti bootloader (če ga bom mogoče potreboval)?

[Jaka57]

[arksi]

Hmm, sem poizkusil programiranje. Ne deluje programiranje preko serijskega porta.
Pretvornik USB zagotovo deluje, namreč, ko sklenem Tx Rx dobim na termial oknu vrnjeno vsebino, ki je bila poslana. Torej so COM vrata pravilno izbrna, hitrost prenosa je 9600 b/s.

Našel sem tudi mapo z Opti bootloader-jem in ga na novo z programatorjem "zapekel" v Mego328, vendar tudi to ni pomagalo.
Ploščica Pro Mini se preko ISP programira normalno. Trmoglavi samo pri programiranju preko serijskega porta. Mogoče pa jez delam kaj narobe.

@Jaka57, a bi mi mogoče hotel poslati tvoj Opti bootloader, da poizkusim še s tvojim. Mogoče sem jaz kaj "zamutil", pa nisem izbral pravega.

LP

[Jaka57]

arksi, ja s temi optibootloaderji v mapi arduina je neka štala, tudi v datoteki boards.txt nekaj ne štima tako kot bi moralo. Jaz jo vedno, pri inštalaciji novega Arduino okolja, na roke popravim.
Gre namreč zato, da je na platkah Arduino mini AtMega328P, kar pomeni. da je praktično enaka kar se tiče spomina in IO pinov kot Arduino UNO, s tem, da imajo originalne platke mini celo dva analogna IO pina več, medtem, ko pri kitajskih ni vedno tako.
V mapi, kjer si našel bootloader imaš dva, eden je optiboot_atmega328.hex drugi pa optiboot_atmega328_Mini.hex. Jaz uporabim, če je potrebno, prvo datoteko t.j. optiboot_atmega328.hex. Velikost tega bootloaderja je 512bytov.
Fuse biti:
low: 0xFF
high: 0xDE
ext: 0xFF oz. če želiš, da gre kontroler v reset pri trenutnem padcu napetosti na 2.7V (kot ima to UNO) nastaviš extended fuse bits na 0x05.

Sedaj pa datoteka boards.txt, ki se nahaja v mapi ........hardware\arduino\avr (vsaj do verzije 1.6.1 je bilo tako, pri novih pa mislim, da se nahaja profilu uporabnika (nisem čisto prepričan). V njej imamo sledeče:

[arksi]

Hvala Jaka za izčrpen odgovor.
Ufff, kar malce preveč informacij na kupu. Bom moral malo naštudirati vse skupaj.
Bom pa v bodočnosti raje nabavil malenkost dražje Arduino NANO, ki ima isp pine, pa se mi ne bo potrebno hecat z botloaderji .

Grem po vrsti....

-V Mego sem zapekel se mi zdi --> optiboot_atmega328_Mini.hex. Drugega nisem poizkušal.
-Preveriti bom moral še enkrat fuse bite. Tukaj nisem siguren kaj sem imel nastavljeno.

[Jaka57]

Datoteko board.txt uporablja Arduino IDE, da ve koliko je lahko velik program in s kakšno hitrostjo ga uploada preko serijskega porta.
Reset tipko je potrebno pritisnit (ne držat) tik pred uploadom kode. Optiboot bootloadeer čaka po resetu 500ms (pol sekunde) na ustrezen string na vhodu RX, če ga ni skoči na 0x0000.

Da se ni potrebno ukvarjat z resetom, nabavi nekaj podobnega. Kot lahko iz slike vidiš, ima poleg napajalnih in Rx TX pinov tudi DTR pin, ki služi za reset mege328.

Probaj še sledeče, prevedi Blink, ko ga uploadaš moraš dobiti napako avrdude: stk500_getsync(): not in sync: resp=0x00 in ko se ti prikaže, takrat na kratko pritisni reset.

V profilu imaš napisano, da si iz dolenjske, si mogoče blizu Grosuplja?

[arksi]

Situacija je taka. Sem pobrskal po zalogi za Arduino Mini Pro za ploščice, ki so starejše iz nabave in so male drugačne od te, ki jo sedaj programiram. Ko sem preizkusil n starejših ploščicah in po navodilih, ki si mi jih ti dal je šlo programiranje brez problema. Od prve !

Ta ploščica o kateri se tukaj pogovarjava pa bolj trmoglavi. Sem jo še enkrat poizkusil programirati z "blink" -om. Ne gre pod nobenim pogojem.

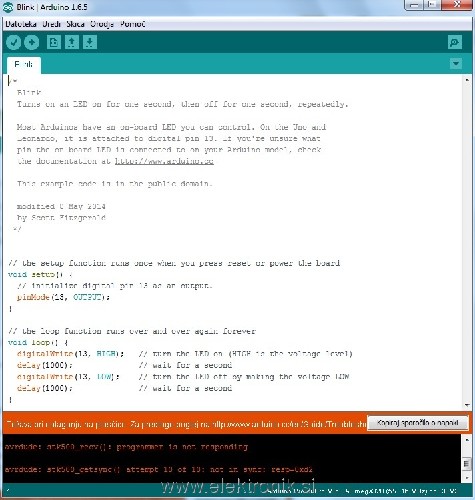

Pripenjam printscreen Arduino okna za programiranje. Javi mi tole napako.

Bom ob priliko na novo zapekel botloader ravno tako po tvojih navodilih, pa bom potem še enkrat preizkusil.

Bo pa tole šlo sedaj na stran za nekaj časa, ker mi je crknil prenosnik oz., po vsej verjetnosti trdi disk - ajajajjj.

Se strinjam, da bi bilo najbolje nabaviti en USB vmesnik, ki ima že DTR signal in ni potrebno potem pritiskati tipke reset.

Zaenkrat hvala!

[Jaka57]

[arksi]

Ja, ja, to je ta na kateri sem jaz izvajal "operacijo" programiranja.
Je pa res, da je fuse bitih tudi nastavitev za botloader, ki jo pri tem programiranju nisem upošteval.
Ko sestavim računalnik v delovanje bom poizkusil tudi to.

LP

[mornar]

Če se lahko vključim, bi vprašal kaj storiti v primeru, če dobim sporočilo da bootloaderja ni mogoče vprogramirati. Res pa je da nisem delal nikakršnih nastavitev, kot jih omenjate, ker sem malo zelen v tem poslu.

Uporabljam UNO plato za programiranje A mini pro 328P. Nabavil sem jo na Ebayu od firme AVANZADO skupaj s programatorčkom CP2102, v upanju da bo vse skupaj delovalo, pa je bil en sam nateg. Programator nima DTR-ja, pri lotanju žičke na čip se mi je odtrgal pin čipa....
Na ploščici utripa LEDica, to je pa tudi vse. Je možno da je kontroler predprogramiran, nato pa prispajkan?
Pri kateri firmi kupiti da kaj deluje je tudi vprašanje.
