 Objavljeno: Pon Okt 26, 2015 9:23 pm Naslov sporočila: Triac Ločevalnik |
 |
|
Lep Pozdrav
Se opravičujem če je kje kakšna podabna tema jas je nisem zasledi.
Stvar je sledeča delam diplomsko nalogo za podjetje naloga naprave je da sma ločuje izdelke na dobre in slabe. Zataknilo pa se mi je pri releju, ki vklopi motor namreč ko ga enkrat vklopim ga nemorem več izklopiti. Na rele pripejem 0V na vhod A2 ter iz PLC-ja na vhod A1 24V DC. Nato na izhod 11 pripeljem + 12vDC iz napajalnika ter na izhod 14 + od motorja. - od motorja pa je vezan direktno na napajalnik. Ko iz plcja rele dobi 24V ta vklopi motor ampak, ko plc prekine napetost na rele je ta še vedno vklopljen, ter motor še teče. A mi lahko gdo svetuje kako zadevo zvezati, da bo motor izklopilo.
Link od strani na kateri sem kupil zadevo slika na njem je simbolična prava shema je v priponki.
http://www.megashop.si/triac-o-evanik-1-vkopni-kontakt-k1st-24-vdc-hiquel-505961
Prilagam slike od Releja
Hvala za Pomoč
LP
| Opis: |
|
| Velikost datoteke: |
50.21 KB |
| Pogledana: |
55 krat |
|
|
|
| Nazaj na vrh |
|
 |
PPG78
Član
Pridružen-a: Ned 27 Jul 2003 14:09
Prispevkov: 2342
Aktiv.: 9.89
Kraj: Gorenjska
|
|
| Nazaj na vrh |
|
|
Bizgec65
Član
Pridružen-a: Sre 10 Mar 2010 11:46
Prispevkov: 2099
Aktiv.: 11.29
Kraj: Trebnje
|
| Objavljeno: Pon Okt 26, 2015 11:31 pm Naslov sporočila: |
|
|
Moj odgovor gre verjetno v smeti, ampak si ne morem pomagati.
=benti pa tako diplomo, če še po slovensko ne znaš napisati petih stavkov!
_________________
Če bi nekateri padli z višine svojega ega na višino svoje inteligence, bi se ubili. (Je pa res, da se meni ne smilijo!)  |
|
| Nazaj na vrh |
|
|
Jakey
Član
Pridružen-a: Sre 11 Jul 2012 0:38
Prispevkov: 651
Aktiv.: 4.14
Kraj: Ravne/LJ/Kobarid
|
| Objavljeno: Tor Okt 27, 2015 12:12 am Naslov sporočila: |
|
|
Ko sem prišel do "Se opravičujem če je kje kakšna podabna tema jas", sem VEDEL, da si iz Mute.
_________________
Predlagam, da kar napišem, si čimprej skopirat, saj bodo šerifi tega foruma verjetno pobrisali s predpostavko, da ne prispeva (dosti) k vrednosti foruma. |
|
| Nazaj na vrh |
|
|
int47
Član
Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2104
Aktiv.: 8.88
Kraj: Ljubljana
|
| Objavljeno: Tor Okt 27, 2015 12:28 am Naslov sporočila: |
|
|

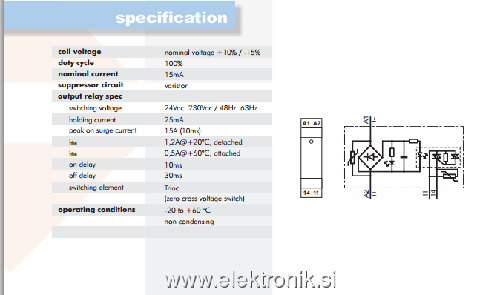

-Za začetek preberi, kaj piše na sliki, ki si jo pripel: "switching voltage 24Vac..230Vac /48Hz..63Hz".
| Citiram: |
| Nato na izhod 11 pripeljem + 12vDC iz napajalnika ter na izhod 14 + od motorja. - od motorja pa je vezan direktno na napajalnik. |
-Naštudiraj, kar si prespal na predavanjih: Karakteristiko triaka, ali tiristorja.
Če dobiš DC napetost iz izmenične, je DC lahko stabilizirana, glajena, ali samo usmerjena. Samo v enem primeru bi mogoče celo delovalo.
_________________
Kdor ni skregan, ni Slovenc ! |
|
| Nazaj na vrh |
|
|
lojzek
Član
Pridružen-a: Pet 25 Jan 2008 8:00
Prispevkov: 3387
Aktiv.: 16.00
|
| Objavljeno: Tor Okt 27, 2015 11:10 am Naslov sporočila: |
|
|
| Pa morebiti triak ni prava rešitev...
|
|
| Nazaj na vrh |
|
|
Jaka57
Moderator
Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5819
Aktiv.: 24.57
Kraj: Grosuplje
|
| Objavljeno: Tor Okt 27, 2015 11:36 am Naslov sporočila: |
|
|
| lojzek je napisal/a: |
| Pa morebiti triak ni prava rešitev... |

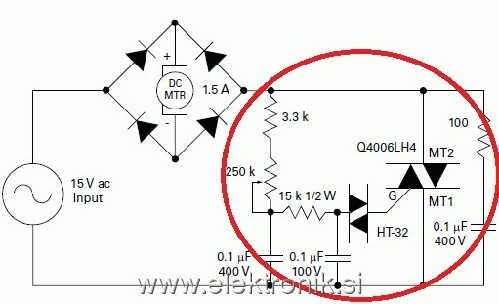

Zakaj pa ne, potrebuje samo izmenično napajanje in motor zveže kot na spodnji sliki, namesto obkroženega pa vstavi tisti SSR, ki ga je že kupil.
Problem je edino, če je za napajanje uporabil SMPS in ne klasični napajalnik, kajti potem nima na razpolago izmenične napetosti.
In seveda, kot je napisal int47, bo potrebno malo naštudirati delovanje triaka in tiristorja.
| Opis: |
|
| Velikost datoteke: |
43.28 KB |
| Pogledana: |
1 krat |
|
_________________
Lp, Jaka |
|
| Nazaj na vrh |
|
|
int47
Član
Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2104
Aktiv.: 8.88
Kraj: Ljubljana
|
| Objavljeno: Čet Okt 29, 2015 7:33 pm Naslov sporočila: |
|
|
Motor poganja z 12V DC.
Tudi, če bi preklapljal 12V AC, ali neglajenih usmerjenih 12V DC, rele še vedno deluje pod min. napetostjo 24V AC.
Tudi, če za test deluje, je zanesljivost lahko vprašljiva.
_________________
Kdor ni skregan, ni Slovenc ! |
|
| Nazaj na vrh |
|
|
Jaka57
Moderator
Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5819
Aktiv.: 24.57
Kraj: Grosuplje
|
| Objavljeno: Čet Okt 29, 2015 10:49 pm Naslov sporočila: |
|
|
| int47 je napisal/a: |
........ rele še vedno deluje pod min. napetostjo 24V AC.
Tudi, če za test deluje, je zanesljivost lahko vprašljiva. |
Drži!
Nisem tako podrobno gledal tiste slike, definitivno pa mora pogledat kako delujejo triaki in tiristorji ali pa poiskat DC/DC SSR, čeprav mi ni jasno zakaj ne uporabit Mosfeta?
_________________
Lp, Jaka |
|
| Nazaj na vrh |
|
|
lojzek
Član
Pridružen-a: Pet 25 Jan 2008 8:00
Prispevkov: 3387
Aktiv.: 16.00
|
| Objavljeno: Pet Okt 30, 2015 7:19 am Naslov sporočila: |
|
|
| Jaka57 je napisal/a: |
| lojzek je napisal/a: |
| Pa morebiti triak ni prava rešitev... |
Zakaj pa ne, |
No pa si tam, kjer sem jaz z idejo že bil...
|
|
| Nazaj na vrh |
|
|
Jaka57
Moderator
Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5819
Aktiv.: 24.57
Kraj: Grosuplje
|
| Objavljeno: Pet Okt 30, 2015 11:22 am Naslov sporočila: |
|
|
Zakaj imam občutek, da se bolj kot ne, pogovarjamo drug z drugim, brez bodočega diplomanta , ali pa noben prispevek ni bil vreden njegovega odgovora?
_________________
Lp, Jaka |
|
