[marko-x]

Pozdravljeni,

Iščem shemo za TV GTA40HDSA11S.
TV je izdelal World of Vision koliko pa sem zasledil pa ima isti model tudi Gericom.

Problem se pojavi v napajalniku. TV se ne prižge vedno. Zamenjal sem že elektrolite pa se stanje ni popravilo.

L.P.

[surla]

Verjetno si zamenjal samo elektrolite na sekundarni strani (nizkonapetostne).
Da se napajalnik ne vklopi vedno je dostikrat kriv elektrolit na primarni strani, ki gladi napetost krmilnega PWM čipa. Ta kondenzator je ponavadi 47uF 63V.

[marko-x]

V bistvu sem menjaval kondezatorje na primarni strani. Zamenjal nisem samo usmerniškega kondenzatorja na primarni strani.
Tv se po par vklopih zažene, dokler a ne dam iz omrežja za en čas deluje ok.
Sedaj menjujem kondezatorje na sekundarni strani. Upam da ni kriv kaki SMD kondezator.

Faj bi bila shema, bi bilo lažje.

[matic_scetinec]

Zdravo!

Dvomim, da boš kje našel shemo za ta tv.
Pripni sliko napajanlika.

Lp, Matic

[marko-x]

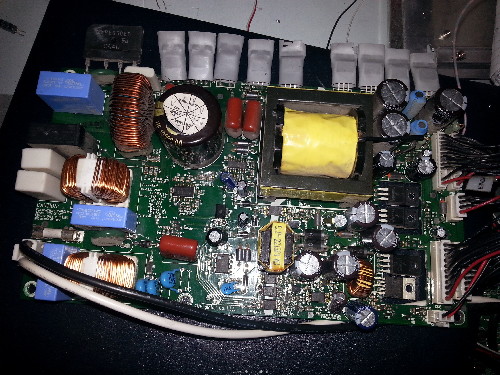

Pripenjam sliko napajalnika.

[lipa]

Nekaj zelo podobnega...

[marko-x]

Ja napajalnik je Savvy42W. Žal se shema ne vidi je bolj zmazek.
Drugače pa je nekaj v tem stilu.

[matic_scetinec]

Zdravo!

Kakšna je točno sploh napaka? Ali sveti st-by led, ko noče vklopiti, in ali je st-by napetost (verjetno 5V) ok? Ali st-by led spremeni barvo /ugasne, če ga poizkusiš vklopiti?
Preveri tudi, če napajalnik dobi signal za vklop iz osnovne plošče, da se prepričaš da je napaka res na napajalniku.

Lp, Matic

[marko-x]

Led sveti, 5V je stabilnih. Pri vklopu zasveti zelena, rele pritegne, čez čas (10 - 15s) TV ugane (rdeča ledka).
Pri ponovnem vklopu se zgodba ponovi ali pa začne delovati normalno. Če ga ugasnem in ga v kratkem času ponovno prižgem deluje normalno.
Ko je en čas v pripravljenosti je zgodba ista.

Signal za vklop je ok.

[kastaneda]

Največji elektrolit na primarju je zanič, ali pa ima hladen spoj.

[marko-x]

Elektrolit sem menjal, našel nekaj hladnih spojev.
TV pa se še vedno vede isto.
Prvi vklop ne uspe drugi vedno. Zadeva je že rahlo ..... .

[shmandi]

Meni se sliši, kot da je napaka kje drugje, kot na napajalniku. Ne bom pa, kot nekateri, trdil, točno katera komponenta je zanič.
Lahko bi "grabila" kakšna zaščita. Lahko bi bil problem v procesorju, softveru ali kje okoli.

[bostjang]

Preveri, če PFC dela v redu. Torej ca. 400V na elektrolitu (ko naj bi bil TV v aktivnem načinu) in ne 320V.

[marko-x]

Pri vklopu napetost na primarnem kondenzatorju naraste iz 320 na 380V.

Pri vklopu vse napetosti narastejo normalno 24V, 12V, 33V, 3,3V, 5V. Ampak se TV če dolgo ni bil prižgan ugasne čez 10- 15s. Po večkratnem vklopu (2x ali več) začne TV delovati normalno.

Je možno da je hladen lot na procesorski kartici?
Vse kar sem do sedaj meril je normalno. Nimam več idej, kako naprej.

[DusanK]

Mislim, da te heca en kondenzator, lahko eden od tistih treh bajsi rjavih keramičnih (preveri tudi spoje) ali pa nek smd/tantal/elko kondenzator, ki je/so okoli vhodnih pinov (8,9,10,11,13,16) switching regulatorja 16142FP. Če večkrat vklopiš se nek kondenzator sčasoma le napolni na vrednost, ki je pogoj za štart switcherja. Lahko pa se seveda motim.
Daj še ostro (makro) sliko ostalih čipov (ali napiši točne oznake), ki so na tiskanini, mogoče se najde kak podoben načrt, ki uporablja te čipe.

p.s.
Sem našel podobno rusko stran.

Kot je na tej shemi vloga C816 - 471/1KV (test point 32) kjer gre skozi njega signal za vklop čipa L6598 na pin9 (EN2). Nekaj v tem stilu.
