Ugotavljam da še vedno ne poznam vseh vrst kondenzatorjev še posebej pa ne poznam njihovih lastnosti, da bi točno vedel kateri je za kam najbolj primeren.

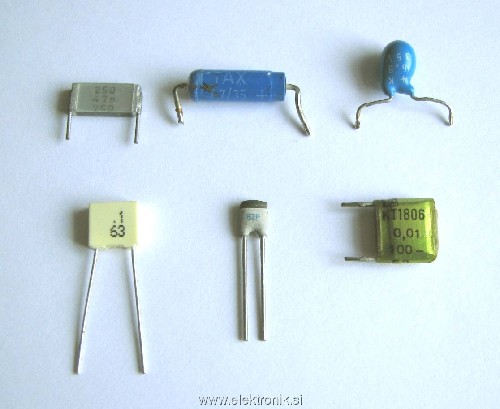

Nekaj različnih sem poiskal doma in so vidni na spodnji sliki.

Zanimajo me predvsem izrazi kako se kateremu prav reče in seveda namen uporabe.

Hvala za pomoč.

Lp.

Darko

[Jule]

Mene tudi zanima nekaj:

Kupil sem od Vellemana set keramičnih kondenzatorjev(rjavi bombončki) ampak vmes so tudi modri z plastično prevleko. A so tisti tantal ali so samo keramični z takim izgledom(kot tretji v prvi vrsti na zgornji sliki)

[Sokrat]

Ali imajo oznako, da so polarizirani ? Kaksne kapacitete so ?

[Andrej64]

Kondenzatorji v zaporedju
123
456

1. Folijski
2. Folijski ?
3. Tantal
4. Multilayer
5. Keramičen
6. Folijski

Naj me kdo popravi, če se kje motim.

Za kaj se uporabljajo... Keramični se uporabjajo pri kakšnih VF zadevah kolikor vem, multilayer so jim zelo podobni. Za folijske in tantal pa nevem točno.

[borber]

kot vidim nisem bil prvi
1, 4, 6 so folijski narejeni na različne načine.
2, 3 sta polarizirana, elektrolitska, 2 je aluminijev in 3 tantalov, izdelavi se razlikujeta.
5 je keramičen.

Osnovne električne lastnosti so: kapacitivnost, kvaliteta (tako imenovani tangens(delta), ki je v zvezi z izolacijsko upornostjo kondenzatorja) in serijska upornost ali ESR. Posamezen tip je bolj primeren od drugih za določen namen. Folijski tam kjer je potrebna velika upornost izolacije, elektrolitski tam kjer je pomembna velika kapacitivnost in majhen volumen in keramični tam kjer je pomemben ESR še zlasti pri radijskih frekvencah.

Toliko na kratko in če znaš tuje jezike, boš na guglu našel vse.

Kakšnega tudi razdri in poglej kaj je notri.

[T42]

Jaz o tem ne vem kaj veliko, je pa to iz enega drugega foruma .. le o audio tehniki.

[VolkD]

[mznida]

A ni prvi kondenzator sljudni?

[borber]

Darko, keramični imajo izražen Piezo efekt, kar audiašem-lampašem nikakor ne paše.

[gumby]

[MadMax]

Izvzeto iz konteksta ker nekateri ne preberejo vsega.
Saj ni napisano, da so nasploh neuporabni, le v audio tehniki nimajo svojega stolčka.

Vsak tip ima nekaj dobrih in nekaj slabih lastnosti.
Če ne, bi se povsod uporabljalo le enega, univerzalnega.
Kako je pa z "univerzalnimi" zadevami (na vseh področjih) je pa druga tema...

[borber]

Keramiki in keramičnim filtrom se izogibajo tudi v avioniki, zaradi tresljajev, ki se prenašajo preko njih v signal. Pred leti, v časih analogne tehnologije so uporabljali LC filtre.

[Profesor Einstein]

Pozdravljeni

Hvala za odgovore.

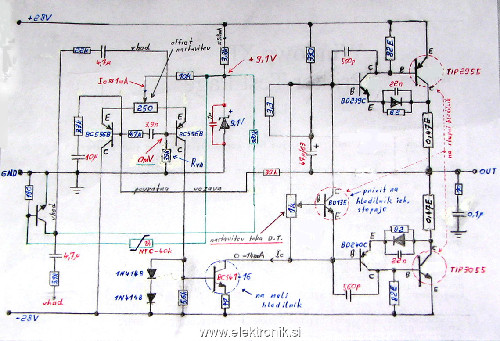

V priponki je načrt enega izmed starejših ojačevalnikov manjše moči ki sem ga prerisal iz PCB vezja ker ga je eden zavrgel in sem ga popravil.

Naredil sem eno napako ki jo moram ob priliki popravit namreč vhodne vezne kondenzatorje 2*4,7uF in 10uF sem menjal iz tantalovih z navadnimi elektroliti in se je zvok precej poslabšal kot da bi sedaj imel klasiko TDA-je; visokih frekvenc več ni tako čistih morda se pa motim ampak zvok ni več enak kot prej.

Menjavo sem naredil ker so bili pomešani nekaj elektrolitov in nekaj tantalov na vsaki ploščici drugače in sem želel imeti enako kombinacijo na obeh kanalih.

V čem je lahko prišlo do razlike ?

Hvala za odgovore.

Lp.

Darko

[VolkD]

V RF tehnologijah dandanes naprave brez keramičnih kondenzatorjev sploh ni mogoče narediti. Več kot 80 % vseh SMD kondenzatorjev, ki se danes proizvajajo je keramičnih.

Je sicer res, da to ni več ena plošča z naparjenim nanosom metala na obeh straneh, a dialektrik je še vedno keramika.

In ta keramika ima lahko zelo različne lastnosti. Tako glede stabilnosti Er, kot tudi glede mehanskih obremenitev in piezo efekta.

Pri prvih keramičnih kondenzatorjih - ploščicah z naparjeno kovino z obeh strani, velja opomniti na še eno "elektronsko" zmoto: Včasih so se ploščici z veliko površino izogibali, misleč, da je tak kondenzator bolj občutljiv na prenos vibracij preko piezovega efekta v signal. Ker je površinsko večji naj bi prejel iz okolice več temperaturnih sevanj in bil s tem temperaturno bolj občutljiv. No podrobne raziskave so pokazale, da so načeloma veliki in tanki kondenzatorji praviloma kvalitetnejši. Razlog tiči v dejstvu, da so lastnosti keramike take, da se tako termična občutljivost na Er, kot tudi piezo efekt večata z večanjem Er.
Keramika, ki ima relativno majhen Er pa povzroči, da je za isto kapaciteto potrebno narediti tanjšo in večjo ploščico. Kondenzatorji, ki imajo keramiko z zelo majhnim Er in so termično zelo stabilni se označuje z oznako NP0 ali tudi z COG. Klasični kondenzatorji tega tipa pa so imeli na vrhu črno piko.
