Pozdravljeni.

Prosim za pomoč.

Izdelal sem 2 vezja in sicer prvo vezje je dnevno/nočno stikalo in drugo vezje je zakasnjen relejski izklop.

Delovanje je tako, da prvo vezje ob mraku vklopi RELE 1 in s tem da napajanje vezju 2. Ko pa vezje 2 dobi napajanje pa sproži RELE 2 za nastavljen čas, nato se RELE " povrne v normalno stanje. Vse skupaj deluje OK, edino težavo imam v tem, da ko je vezje 1 aktivno (celo noč do jutra) in je rele 1 vseskozi aktivirano, je poraba vezja cca 120mA, kar pa mi v nekaj dneh izprazni akumulator. Čez dan, ko pa rele 1 ni aktivno, pa je poraba vezja 10mA.

Torej iscem resitev, da bi namesto RELE 1 dal kak drugi element, da ima čim manjso porabo in vklopi vezje2, ko pade noč.

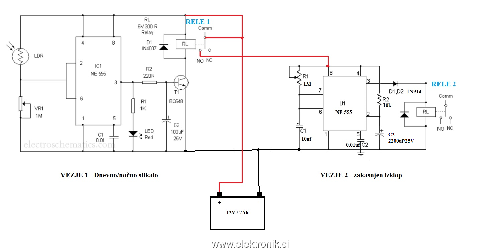

V priponki je shema. Hvala že v naprej.

[ElGrigon]

Pa naredi brez releja1, samo tranzistor.

[orka]

Sej to bi rad, pa ne znam povezati, da bi delovalo.

[Jaka57]

Na pin 4 drugega 555 pripelji izhod prvega 555, namesto na bazo tranzistorja, s tem, da pin 4 drugega 555 ni več na Vcc.

[orka]

Hvala za odgovor.

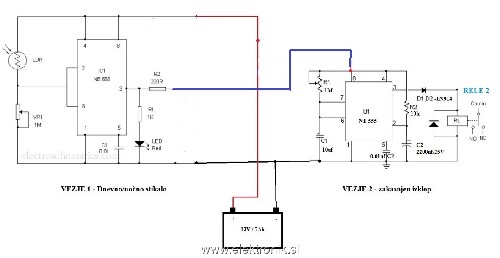

Ali ste mislil takole?

[stane]

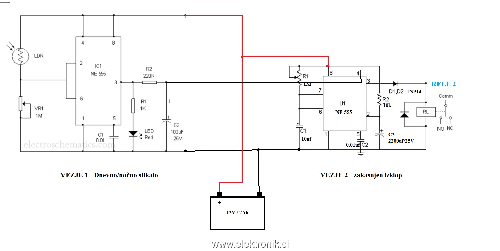

Če se boš držal spodaj napisanega lahko povežeš tako kot je na sliki.

To velja za NE555.
The output circuit is capable of sinking or sourcing current up to 200mA.

[Jaka57]

Orka, ja, jaz sem mislil tako kot si narisal. Verjetno pa bi bilo potrebno zmanjšati kondenzator 100uF, saj je RC člen 220E->100uF verjetno služil, da ni tranzistor vklopil ob kratkotrajni zatemnitvi (motnji).

[DusanK]

Jaz bi odstranil tudi R2 (220R) in C2 (100uF/25V) in če ne rabiš indikacije-ledice (gori ti ponoči) tudi njo.

[orka]

sem probal ravnokar varianto staneta in ni delovala, ker je bila napetost 10,3V .

potem sem odstranil se upor 220ohm in dobil 12,2 V.

torej imam sedaj iz pina 3 na prvem 555 zvezano direkt na Vcc drugega vezja in zadeva funkcionira.

Je pa res Jaka zelo občutljiv na spremembo....takoj preklaplja LDR

[ElGrigon]

Dodaj en 100kR iz 3-pina na 2,6.

[v.j.]

@orka
Tvoja prva shema je sicer v redu in deluje tako kot si napisal, ampak si zadevo poimenoval popolnoma narobe. To vezje ni "zakasnjen izklop" ampak "impulz ob vklopu".

Ne vem kako to, da nihče od sodelujočih tega še ni ugotovil

Tvoja druga shema, to je tista pred stanetovo, bo delovala, mora delovat, upor 220R in kondenzator 100uF lahko kar pustiš, saj gre signal na R (reset) vhod, ki ima visoko vhodno upornost.

Stanetov predlog ni dober, ker je vezje napajano preko tega 220R upora in se zato napetost seseda.

Predlog DusanK je v redu le drugi del, kjer odstraniš LED, če jo res ne rabiš, lahko pa daš enotako LED, ki vidno sveti že pri 1mA in daš 10K predupor. Poraba enega 555 je običajno kar 3mA in več, tako da 1mA za LED ne bo imela velikega vpliva.

Jaka je lepo razložil in pojasnil nalogo RC člena


@ElGrigon
Povratna veza za histerezo ni potrebna in je po tvojem predlogu celo napačna.
555 je že vezan v vezavi schmitt trigerja in ima histerezo 1/3 napajalne napetosti.
Pri taki vezavi 555, ko sta 2 in 6 skupaj s kondenzatorjem na GND, iz 3 pa narediš povratno vezo, v bistvu narediš astabilni multivibrator ali utripalnik, žmigovc po domače
