Živjo,

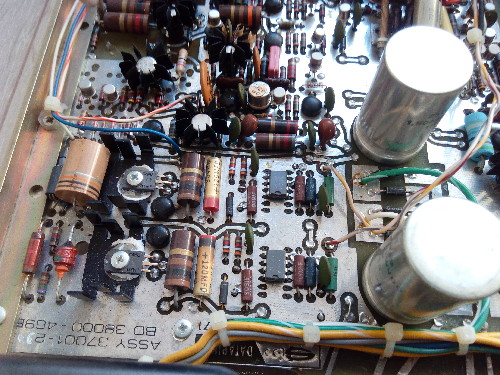

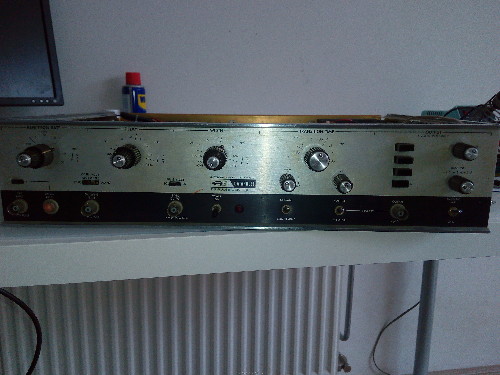

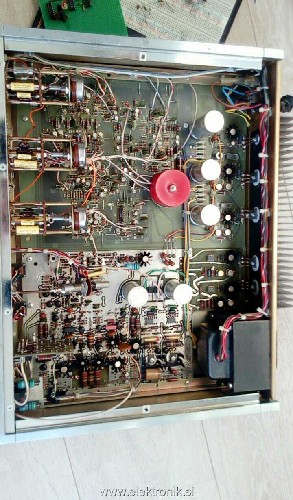

Domov sem privlekel star pulz generator (Datapulse 116 Pulse generator), ki seveda ne dela. Na spletu nisem uspel najti navodil oz. sheme ali podobnega, tako da nevem točno kje naj začnem z odkrivanjem napake. Preveril sem napajanja in usmernike napetosti, torej ta del je v redu. In tukaj se mi malo vstavi. Vezje v napravi je na dveh ploščicah (glej sliko spodaj), in predvidevam da je ena polovica nekakšen VCO (ker se delaye, frekvenco.. nastavlja z gumbi), druga pa ojačanje, venar v vezju nič ne oscilira.. Ima torej kdo kakšno idejo kako naprej, kaj izmeriti?

LP Jošt

[MOND]

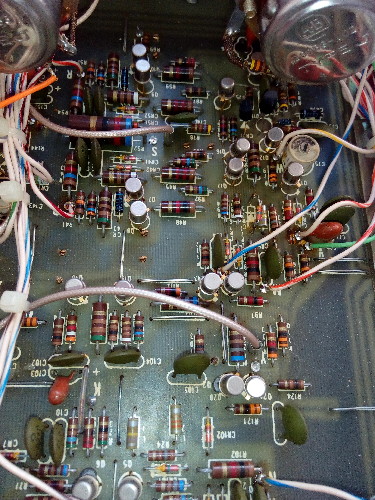

Poslikaj prvo sliko v malo boljši ločljivosti, da se vidijo napisi na elementih.... Morda bo potem kdo kaj lažje napisal.

[cheese]

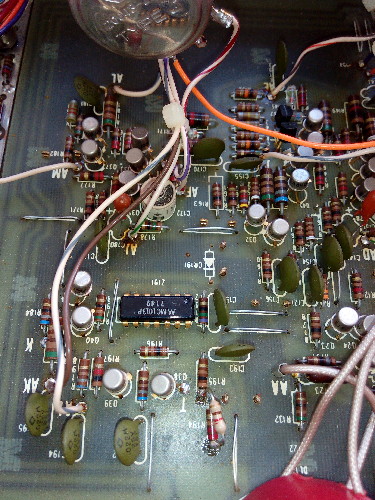

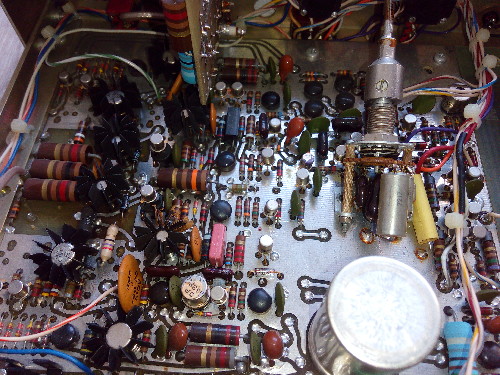

Tako, od bliže poslikano vezje znotraj, brez napajalnega dela..

[MOND]

Tole je težko na daljavo, ampak če mene vprašaš, glede na to, da si napisal da "nič ne oscilira", bi se jaz posvetil vezju okoli skrajno levega gumba "repetition rate".
Očitno je tam nekoč že bil problem. Element z oznako CR75 je čudno visoko zalotan... R195 in R194 imata tudi nek novodoben dodatek...
Za tole potrebuješ najmanj osciloskop.

[Jaka57]

Element CR75 je dioda, ki je bila zagotovo že zamenjana.
Tisti, ki je to popravljal je staro enostavno cviknil in na priključne žice stare nalotal novo. Verjetno je bil to najlažji način.
Lahko jo pomeriš z univerzalnim inštrumentom.

[MOND]

Ko je Jaka57 napisal "cviknil", sem opazil še CR191, ki manjka. Ena nogica kot da je cviknjena (ali pa je nekaj od spodaj prilotano), druge pa ni videt.

[DusanK]

Kakšne vse napetosti si izmeril ?
V tem načrtu z blok shemo, ki je sicer za starejšo verzijo, so napetosti +12, +6V in -12V. Tudi -5V ni bila tako redka v tistih časih. Mogoče je podobno tudi pri tvojem modelu.
Večkrat prevrti vse potenciometre levo/desno in preklopi stikala, da ni kje prekinjena povezava.
Začni recimo pri čipih MC1013p (Dual D Master Slave F/F - flip-flop) in ostalih dveh, kjer ne vidim dobro oznak (če je 741393 je mogoče to LM741) ali imajo napajalno napetost in kaj je na posameznih pinih. Mogoče MC1013P opravlja funkcijo delitelja frekvence.
Brez osciloskopa bo seveda težje.

[cheese]

Izmeril sem cr75 in izgleda vredu, padec napetosti čez je 5.6 V.. Ni mi čisto jasno kaj naj z dodanim uporom tam čez r195, je pa 120ohm paralelno z obstoječim 220ohm. Zalotal sem tudi diodo (cr191) , ki je bila cviknjena.

Izmerjene napetosti so -15, -5,5 in 15 V, za enim izmed gretzov pa tudi +/- 35V. So pa napetosti napisane na spodnji strani vezij ob linijah, tako da se ve kaj mora bit.

Pri flip-flopu sem preveril napajanje, ampak na vhodih/izhodih ni pa nič, samo DC. Bom pogledal še manjša čipa, če sta LM741 zna bit da sta bufferja.

Me pa zanima čemu služi linija (z opletom) navita pod rdečim pokrovom? Je to kot kakšna dušilka?

Osciloskop pa imam, pa inštrument tudi tako da ni problem izmeriti stvari.

[cheese]

Problem rešen, je zalaufalo, brez dima
Kot je rekel Dusan sem preveril vhodna stikala in našel slab kontakt, zdaj dela vse, super mašina..

LP Jošt

[DusanK]

Odlično !
Dokumentacije je zelo malo.
Še popravek za MC1013P, ki je Single JK Flip-Flop in ne Dual (MC10131) in ima res tudi -5V napajanje (Vee).

[geier]

Bravo,
pri takih starih stvareh je skoraj vedno najprej fizika,
torej stikala oz. preklopniki ter potenciometri
in najveckrat te resi prav drkanje
