Objavljeno: Tor Apr 19, 2016 11:44 pm Naslov sporočila: Vezje - RF transciever 2.4Ghz (shield DA ali NE) |
|
|
zdravo
izdelujem majhno vezje (usb stick) na katerem bo PIC in transciever (2.4Ghz) in sicer NRF24L01+

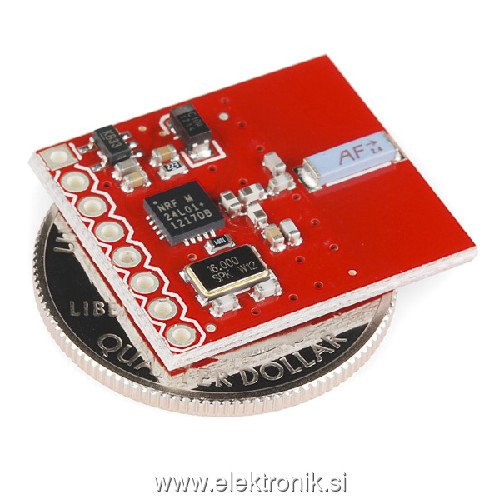

Shema bo praktično identična kot na pripeti sliki.
Zanima me kako in kam se "pravilno" postavi shield? Za anteno bom uporabil keramično anteno, namesto PCB antene.

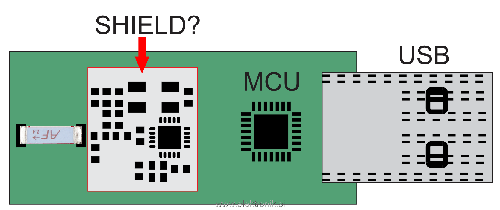

Ali moram z shieldom pokriti vse elemente ali anteno pustim zunaj (predvidevam da?), tako kot sem narisal na sliki?
Pa še eno vprašanje, ali ta shield na vezju povežem na GND plane?
Opis: |
|
Velikost datoteke: |
67.09 KB |
Pogledana: |
0 krat |

|
Opis: |
|
Velikost datoteke: |
122.68 KB |
Pogledana: |
0 krat |

|
|
|
Nazaj na vrh |
|
 |
dgrude Član

Pridružen-a: Sob 15 Nov 2008 13:44 Prispevkov: 203 Aktiv.: 1.00 Kraj: Velike Lašče
|
Objavljeno: Sre Apr 20, 2016 7:25 am Naslov sporočila: |
|
|
Če boš naredil shield, ga naredi tako kot je na sliki in seveda poveži na GND, vsekakor pa ne smeš s shildom pokriti antene.
|
|
Nazaj na vrh |
|
 |
GUMY trgovec

Pridružen-a: Sre 22 Sep 2010 11:03 Prispevkov: 487 Aktiv.: 2.71 Kraj: Bled
|
Objavljeno: Sre Apr 20, 2016 8:16 am Naslov sporočila: |
|
|
Pa poglej sevalno karakteristiko antene in razmisli ali je v redu, če je tako obrnjena ali naj bo raje počez.
|
|
Nazaj na vrh |
|
 |
guardspecialone Član

Pridružen-a: Sre 10 Jun 2015 16:21 Prispevkov: 21 Aktiv.: 0.17
|
Objavljeno: Sre Apr 20, 2016 9:39 am Naslov sporočila: |
|
|

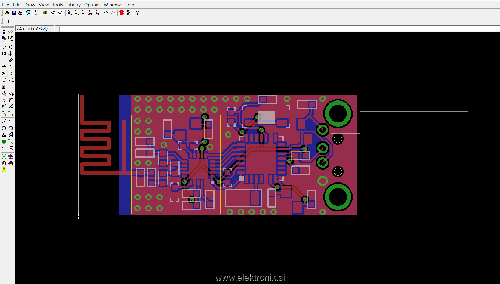

hvala vama. sem nekako dokončal vezje. ker sem imel dovolj prostora, sem narisal kar PCB anteno, delal sem pa po teh navodilih
http://www.cypress.com/file/136236/download
Shield moram še povezat na GND plane, pa GND vie naštukat, potem pa mislim da bi lahko blo.

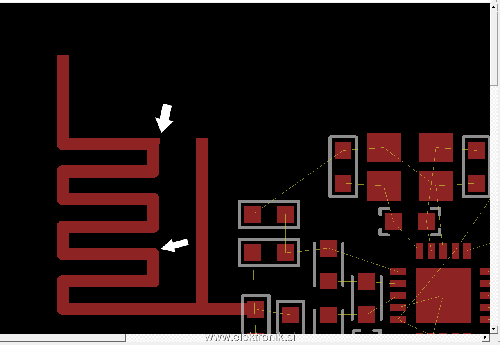

EDIT: ali je pri anteni pomembno če so robovi ukrivljeni, ali je boljše da so ostri?
Opis: |
|
Velikost datoteke: |
19.79 KB |
Pogledana: |
2 krat |

|
Opis: |
|
 Download |
Ime datoteke: |
ScreenShot04909.png |
Velikost datoteke: |
16.42 KB |
Downloadano: |
5 krat |
|
|
Nazaj na vrh |
|
 |
Spajky Član


Pridružen-a: Ned 27 Jun 2010 0:05 Prispevkov: 1095 Aktiv.: 5.99 Kraj: Obala
|
Objavljeno: Sre Apr 20, 2016 10:04 am Naslov sporočila: |
|
|
Keramično anteno postavit pokonci levo glede na tiskanino in čisto na rob nje levo (glede na prvo sliko) ter na PCB potegnit povezavo do nje ... (je že Gumy nekaj omenil v zvezi s tem zgoraj) ... Ps. lahko da shield sploh ne bo nujno potreben ...
... sem malo prepozen s postom zgleda ... ja , je bolje če ni ostrih vogalov povezav na tiskanini ...
|
|
Nazaj na vrh |
|
 |
mosqito Član


Pridružen-a: Čet 07 Apr 2016 23:22 Prispevkov: 3533 Aktiv.: 31.40
|
|
Nazaj na vrh |
|
 |
guardspecialone Član

Pridružen-a: Sre 10 Jun 2015 16:21 Prispevkov: 21 Aktiv.: 0.17
|
|
Nazaj na vrh |
|
 |
mosqito Član


Pridružen-a: Čet 07 Apr 2016 23:22 Prispevkov: 3533 Aktiv.: 31.40
|
|
Nazaj na vrh |
|
 |
mosqito Član


Pridružen-a: Čet 07 Apr 2016 23:22 Prispevkov: 3533 Aktiv.: 31.40
|
|
Nazaj na vrh |
|
 |
guardspecialone Član

Pridružen-a: Sre 10 Jun 2015 16:21 Prispevkov: 21 Aktiv.: 0.17
|
Objavljeno: Sre Apr 20, 2016 10:48 am Naslov sporočila: |
|
|
hvala! čeprav zdaj si me pa našel... se ne spoznam najbolj iz tistega kalkulatorja pri vnosu vseh parametrov. vezje bo debeline 0.8mm. po tistem prvem linku ki sem ga jaz prilepil, sem nekako uspel razbrati, da mora biti širina povezave antene 0.5mm
moram pa še izračunat za ostale povezave
|
|
Nazaj na vrh |
|
 |
mosqito Član


Pridružen-a: Čet 07 Apr 2016 23:22 Prispevkov: 3533 Aktiv.: 31.40
|
Objavljeno: Sre Apr 20, 2016 11:00 am Naslov sporočila: |
|
|
V glavnem, pri izračunu oblike antene moraš upoštevati debelino dielektrika in njegove lastnosti. To dvoje najbolj vpliva (poleg bližnjih kovinskih delov, npr shield-a), ostalo pa veliko manj.
_________________ Always going the extra mile. |
|
Nazaj na vrh |
|
 |
guardspecialone Član

Pridružen-a: Sre 10 Jun 2015 16:21 Prispevkov: 21 Aktiv.: 0.17
|
Objavljeno: Sre Apr 20, 2016 4:47 pm Naslov sporočila: |
|
|

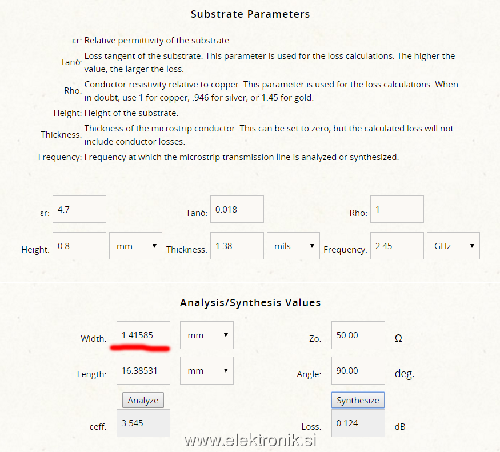

sem malo prečital literature, pa mi vseeno nekaj ne gre skupaj. v tisti kalkulator sem vnesel vse potrebno, za W dobim 1.41mm
To sem zdaj dobil širino antene?
Jaz sem risal širino 0.5mm (po tistem PDFu za MIFA anteno)
Opis: |
|
Velikost datoteke: |
213.48 KB |
Pogledana: |
3 krat |

|
|
|
Nazaj na vrh |
|
 |
GUMY trgovec

Pridružen-a: Sre 22 Sep 2010 11:03 Prispevkov: 487 Aktiv.: 2.71 Kraj: Bled
|
Objavljeno: Čet Apr 21, 2016 8:26 am Naslov sporočila: |
|
|
Za anteno se drži predpisanih vrednosti.

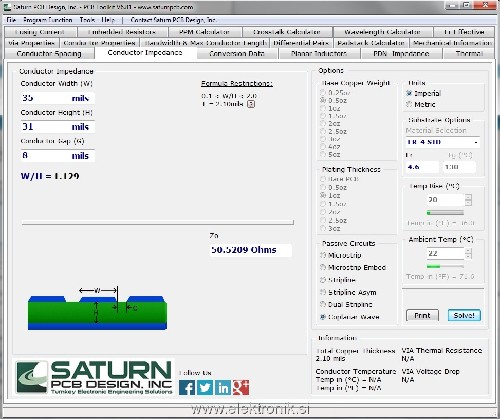

Tale tvoj kalkulator je za microstrip. Ta ima na spodnji strani baker (maso) in je valovod. Za dvoslojno vezje pridejo zelo široke linije za 50Ohm linijo, ker je razdalja do spodnje strani pač velika. Ti pa imaš celo drugačno situacijo, saj imač maso tudi na zgornji strani. V priponki imaš skalkulirano. Te dimenzije moraš uporabiti za vse RF povezave.
Opis: |
|
Velikost datoteke: |
220.12 KB |
Pogledana: |
13 krat |

|
|
|
Nazaj na vrh |
|
 |
mosqito Član


Pridružen-a: Čet 07 Apr 2016 23:22 Prispevkov: 3533 Aktiv.: 31.40
|
Objavljeno: Čet Apr 21, 2016 10:58 am Naslov sporočila: |
|
|
Koplanarne linije so spet drugačne. Prav tako linija, ki ima spodaj samo dielektrik, kot je v primeru tvoje antene.
_________________ Always going the extra mile. |
|
Nazaj na vrh |
|
 |
Iztok_S Član


Pridružen-a: Sre 13 Apr 2016 10:06 Prispevkov: 509 Aktiv.: 4.53 Kraj: Ljubljana, Trzin
|
Objavljeno: Ned Apr 24, 2016 10:12 pm Naslov sporočila: |
|
|
Ta navodila so odličen povzetek vsega, kar moraš vedeti za uspešno projektiranje izhodne stopnje in prilagoditve anten še posebej za SRD (Short Range Devices).
V kolikor želiš lahko pri meni sam opraviš meritve z network analyzerjem.
|
|
