 Objavljeno: Čet Maj 19, 2016 3:49 pm Naslov sporočila:  SSR + IO expander vezava |
 |
|
Zdravo,
imam primer, kjer bi potreboval vaše mnenje.
Imam SSR (v priponki) in IO expander (v priponki).
Zadeva bo napajana z 5V.
Zanima me kakšno vezavo priporočate:

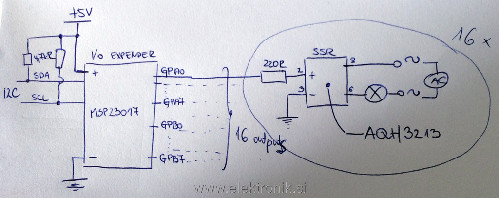

A) SSR vežem preko predupora na IO expander (v priponki)?

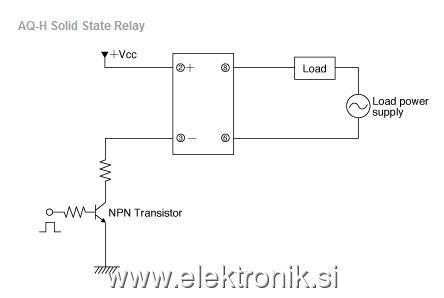

B) SSR vežem preko tranzistorja na IO expander (v priponki)?
In zakaj ste predlagali A ali B?
Verjetno za odgovor potrebujete informacijo koliko SSR potrbuje za vklop, in koliko je zmožen IO expander dati na izhod?
Če prav razumem:
- na strani 27 v specifikaciji IO expanderja, piše da je ouput lahko 20mA (max 25mA)
- na strani 2 v specifikaciji SSR, piše da za vklop potrebuje 20mA(1,2-1,3V)
- torej je možna vezava A?
Hvala za komentar
| Opis: |
|
| Velikost datoteke: |
6.18 KB |
| Pogledana: |
2269 krat |
|
| Opis: |
|
| Velikost datoteke: |
97.95 KB |
| Pogledana: |
9 krat |
|
| Opis: |
|
Download |
| Ime datoteke: |
PANASONIC ELECTRIC WORKS AQH3213J SSR, 600V, 1.2A .pdf |
| Velikost datoteke: |
87.84 KB |
| Downloadano: |
4 krat |
| Opis: |
|
Download |
| Ime datoteke: |
MICROCHIP MCP23017-ESP IO Expander, 16bit, 1.7 MHz, I2C, Serial, 1.8 V, 5.5 V, DIP .pdf |
| Velikost datoteke: |
915.92 KB |
| Downloadano: |
3 krat |
|
|
| Nazaj na vrh |
|
 |
Silvo
Moderator

Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14666
Aktiv.: 62.03
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Čet Maj 19, 2016 3:58 pm Naslov sporočila: |
|
|
Sam bi ga dal direkt preko upora. Mislim, da pin expadenrja zmore tam do 25mA Vhod optokoplerja pa je običajno tam 15-20mA
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
Profesor Einstein
Član
Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1437
Aktiv.: 6.31
Kraj: Rogaška Sl.
|
| Objavljeno: Čet Maj 19, 2016 8:51 pm Naslov sporočila: |
|
|
Še kaki varistor na SSR in varovalko ?
lp
_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain) |
|
| Nazaj na vrh |
|
|
glavič
Član
Pridružen-a: Pon 17 Maj 2004 23:12
Prispevkov: 321
Aktiv.: 1.36
Kraj: Grosuplje
|
| Objavljeno: Čet Maj 19, 2016 8:56 pm Naslov sporočila: |
|
|
| Silvo je napisal/a: |
| Sam bi ga dal direkt preko upora. Mislim, da pin expadenrja zmore tam do 25mA Vhod optokoplerja pa je običajno tam 15-20mA |
Tudi sam bi najraje tako naredil, manj elementov. Hvala!
| Profesor Einstein je napisal/a: |
| Še kaki varistor na SSR in varovalko ? |
Zadeva gre v elektro omarico, kjer sem mislil iz: faze > avtomatsko varovalko 10A > ssr > luč > nula. Bo tako ok?
|
|
| Nazaj na vrh |
|
|
Profesor Einstein
Član
Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1437
Aktiv.: 6.31
Kraj: Rogaška Sl.
|
| Objavljeno: Čet Maj 19, 2016 9:10 pm Naslov sporočila: |
|
|

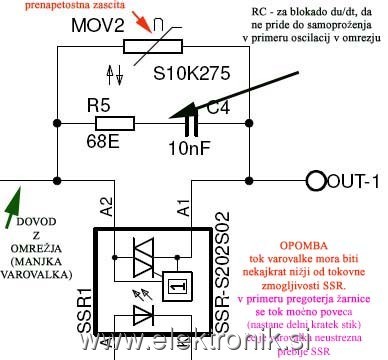

Kvaliteten design in prava izbira varovalke ni tako preprosta.
V priponki primer kako bi bilo potrebno izvesti.
A gre za močnejše žarnice ali za manjše signalne lučke ?
Če prav vidim na 27 strani od MCP23017 skupni tok ne sme presegati 150mA.
16x8mA je zgornja meja brez uporabe dodatnih tranzistorjev.
Lp.
| Opis: |
|
| Velikost datoteke: |
30.11 KB |
| Pogledana: |
9 krat |
|
_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain) |
|
| Nazaj na vrh |
|
|
glavič
Član
Pridružen-a: Pon 17 Maj 2004 23:12
Prispevkov: 321
Aktiv.: 1.36
Kraj: Grosuplje
|
| Objavljeno: Pet Maj 20, 2016 8:37 am Naslov sporočila: |
|
|
| Profesor Einstein je napisal/a: |
| A gre za močnejše žarnice ali za manjše signalne lučke ? |
Načeloma delam control panel za 16xSSR, kamor bo uporabnik priklopil kar bo želel: navadno žarnico, varčna, led, itd... Dvomim da bo na izhodu kdaj večja žarnica od 100W. Je pa SSR omejen na 1,2A RMS tok, tako da mislim da to ne bo problem?
| Profesor Einstein je napisal/a: |
Kvaliteten design in prava izbira varovalke ni tako preprosta.
V priponki primer kako bi bilo potrebno izvesti. |
Lahko za MOV2 element vzamem tole?
Tale RC mi je nekaj znan, je to mogoče po angleško snubber? Vrednosti lahko ostanejo iste kot v vaši priponki?
| Profesor Einstein je napisal/a: |
Če prav vidim na 27 strani od MCP23017 skupni tok ne sme presegati 150mA.
16x8mA je zgornja meja brez uporabe dodatnih tranzistorjev. |
Res je, tudi mene je ta podatek "zmotil". Verjetno, da bom na varni strani, bi bilo bolje kar tranzistorje uporabiti? Torej iščem NPN trazistor ki ima Ib < 8mA in Ic > 25mA?
Nazadnje urejal/a glavič Pet Maj 20, 2016 8:53 am; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
Profesor Einstein
Član
Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1437
Aktiv.: 6.31
Kraj: Rogaška Sl.
|
| Objavljeno: Pet Maj 20, 2016 8:48 am Naslov sporočila: |
|
|
Pozdravljen
Jaz bi vzel močnješe SSR-je za 100W žarnice ... vklopni tok tudi ni zanemarljiv.
Jaz sem uporabljal SHARP S202S02F (SSR+ZCD 4kV 600V 8A 8mA SIP4).
Varistorji bi bili 10S275 čisto OK samo vidim da jih farnell nima na zalogi.
lp.
_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain) |
|
| Nazaj na vrh |
|
|
glavič
Član
Pridružen-a: Pon 17 Maj 2004 23:12
Prispevkov: 321
Aktiv.: 1.36
Kraj: Grosuplje
|
| Objavljeno: Pet Maj 20, 2016 8:51 am Naslov sporočila: |
|
|
| Profesor Einstein je napisal/a: |
Pozdravljen
Jaz bi vzel močnješe SSR-je za 100W žarnice ... vklopni tok tudi ni zanemarljiv.
Jaz sem uporabljal SHARP S202S02F (SSR+ZCD 4kV 600V 8A 8mA SIP4).
Varistorji bi bili 10S275 čisto OK samo vidim da jih farnell nima na zalogi.
lp. |
Problem je, da tudi SHARP S202S02F SSR-je ni nikjer za dobit. Pa tudi precej so dragi...
Edit:
Iz specifikacije vidim, da ima S202S02 repeative peak off-state voltage 600V; kar je isto kot moj AQH3213.
Peak on cycle surge current pa ima S202S02 80A, moj pa 12A (non-repeative surge current).
|
|
| Nazaj na vrh |
|
|
Profesor Einstein
Član
Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1437
Aktiv.: 6.31
Kraj: Rogaška Sl.
|
| Objavljeno: Pet Maj 20, 2016 10:50 am Naslov sporočila: |
|
|

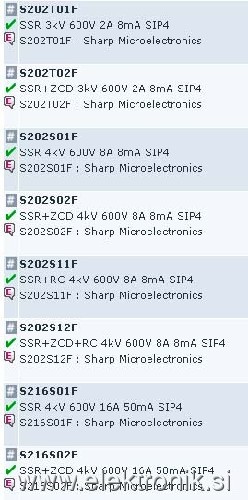

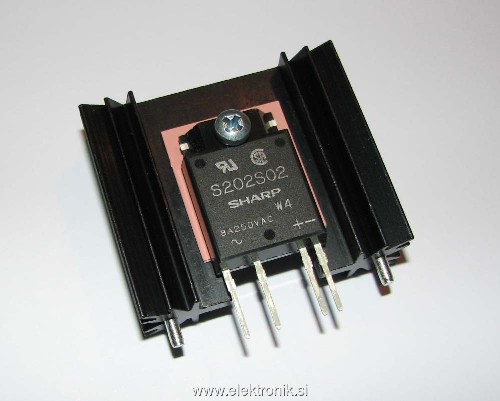

SSR-je od SHARPA s priponke se lahko naroči pri Zdravkotu s podjetja www.eljan.si
lp.
| Opis: |
|
| Velikost datoteke: |
58.76 KB |
| Pogledana: |
1 krat |
|
| Opis: |
|
| Velikost datoteke: |
37.32 KB |
| Pogledana: |
6 krat |
|
