Računanje toka in napetosti z znano upornostjo in napajalno napetostjo.
Uvcc=6V
R=1ohm

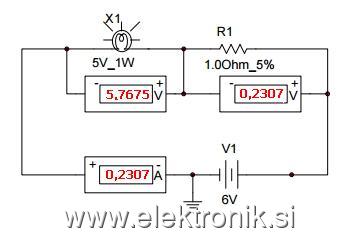

Zanima me kako izračunaš tok skozi žarnico in upor in padce napetosti na žarnici in uporu? V priponki je shema.

[elektr@nik]

Tukaj pa podam rešitve ampak mene zanima kako prideš do rešitev. Zdaj sem opazil, da je bil prvi voltmeter nastavljen na 1ohm drugi pa 1Mohm zato je prišlo do takih rešitev, zdaj vsaj mislim da je prav če sta oba nastavljena na 1Mohm.

[zoran]

osnove elektrotehnike:

U = I * R
P = U * I

potem pa malo "telovadbe"

[Saran]

Tole je pa čist ajnfoh! Uporabiš Ohmov zakon in dejstvo, da je tok skozi žarnico in upor enak.

Tok: I = I(žarnica) = I(upor)
Ohmov zakon pravi: I = U / R
Torej: U(napajalna) / R(vezje) = U(žarnica) / R(žarnica) = U(upor) / R(upor)
U(napajalna) imaš podano, R(vezje) = R(žarnica) + R(upor), itd.

Malo premeči enačbe in dobiš rezultat.

[lipa]

Je ajnfoh ampak narobe. Mislim na rešitve, vsaj A meter je v okvari

Ps No ja, tudi v metra sta oba v okvari

[Slowfly]

@elektr@nik

Kako si prišel do "rešitve"?

Seveda rešitev ni pravilna! Kot so ti že prej povedali je pri izračunu naloge treba uporabiti Ohmov zakon, tudi drugi Kirchhoffov pride prav, vsaj pri preverjanju rezultata.
Naloga je za začetnika postavljena nekoliko "tricky", saj za žarnico nimaš podane upornosti ampak moč, ki se na njej troši ob podanem padcu napetosti. Izračunaš jo iz enačbe moči.
Predvidevam, da si pravkar končal (ali pa tudi ne) prvi letnik. Če pri osnovah elektrotehnike nisi sedel na ušesih, bi to moralo iti brez večjih težav. Je pa res, da je zelo dobro, če prej omenjene zakone tudi razumeš, ne samo znaš na pamet.

[igo]

V okvari je spice model nelinearne upornosti žarnice, ki se pri nižjih napetostih od nazivne zelo čudno obnaša.

Če bi to zvezal v živo z realnimi elementi, upornosti žarnice niti ne rabiš. Znan tok in padec napetosti na tuljavi povsem zadostujeta za določitev ohmske upornosti tuljave. Žarnica je le zaradi varnosti, da omeji tok in prepreči uničenje tuljave.
Če je upornost tuljave zelo nizka (naprimer 1 ohm), bo pač žarnica na polno svetila in omejila tok na močŽ/napetostŽ, ki bi brez žarnice bil 12 A.

Če imaš dva multimetra, z enim meriš tok, z drugim pa napetosti.
Če imaš enega, najprej pomeriš tok, nato pa ga umakneš iz vezja in v naslednjih meritvah meriš napetosti. Napaka izračunane upornosti tuljave, ki jo povzroči umik upornosti A-metra iz vezja, je zanemarljiva.

p.s.: elektr@nik, od kod si? Kak sosed bi ti vsaj multimeter posodil, ali pa pomagal povsem usposobiti pastirja.

[Slowfly]

Igor, malce si ga pihnil mimo. Kje pa si videl tuljavo? V neki drugi temi mrbit.
In po shemi kot je narisana R= 1 Ohm, Vbat=6 V, žarnica (5 V, 1 W) ki je v vezavi tudi slučajno ne bo svetila na polno ampak celo nekoliko bolj. Cca 33 % bolj.

[igo]

Tuljavo omenjam zato, ker sem v drugi temi istemu avtorju jaz predlagal tako vezavo za merjenje upornosti tuljave. Na mestu ---[R]--- je torej ohmska upornost tuljave v enosmernem načinu delovanja.

Vezava je popolnoma v redu, je pa krepko kihnil mimo program za simulacijo.
Skozi 5V/1W žarnico pač ne bi smelo teči 3,5 A pri 2,9 V.
Na zdravje!

[Slowfly]

Najbrž vprašanje v tej temi nima nobene zveze s temo o el. pastirju.
Po moje ima elektr@nik težave v šoli pri predmetu Osnove elektrotehnike, zato sprašuje kako omenjeno nalogo pravilno rešiti. S programom za simulacijo najbrž tudi ni nič narobe. Če mu ne vneseš vhodnih podatkov v obliki, ki jo zna obdelati, bo rezultat vsaj nekoliko čuden.

[DusanK]

[Slowfly]

Dušan res misliš, da se bo elektr@nik na ta način kaj naučil? Boš kontrolke v šoli tudi pisal namesto njega?
In mimogrede tvoj rezultat je glede na podatke napačen!


Koliko % močneje bo svetila žarnica?

[elektr@nik]

DusanK sem se zmotil v nastavitvah prvega voltmetra sem po pomoti moral narobe nastaviti notranjo upornost voltmetra namesto 1Mohm sem nastavil 1ohm in so bile rešitve napačne. Poznana sta samo 2 podatka R=1ohm in Ubat=6V se opravičujem da nisem že prej tega povdarjeno napisal, podatki za žarnico so samo izbor iz simulatorja, izbral sem pač najbližje lastnosti za žarnico ampak žarnica je neznanka, v simulatorju pač moraš podati neko vrednost, tako tudi bi v realnem svetu taka žarnica hitreje pregorela če bi bila 5V saj je napetost na žarnici 5.769V, V simulatorju pač moraš nekaj izbrati.

[int47]

Zaradi pomanjkljivega opisa naloge, sta možna (vsaj) dva različna rezultata.

Lahko so podani podatki žarnice: Nazivna napetost 5V in moč 1W.
Druga možnost je napetost na žarnici v vezju je 5V in na njej se troši moč 1W.

Besedilo naloge ni nepomembno.

[Slowfly]

Narobe. Glede na podatke, je možno neskončno število rezultatov.
