[arksi]

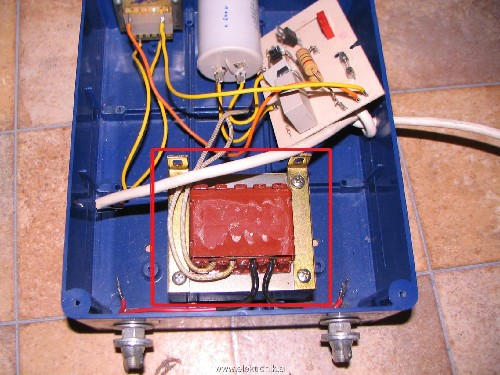

Poizkušam popraviti "Pečovnikov" električni pastir. Po vsej verjetnosti je prebilo izhodni visokonapetostni transformator - na sliki. Žal na njem ni nobene oznake in je ves zalit v plastiko.
Mogoče kdo ve, kakšen je omenjeni transformator? Kakšne so karakteristike?
Če bi vedel karakteristike VN trafota bi ga, mogoče, dal tudi navit po naročilu.
Kje nabaviti tak ali podoben visokonapetostni transformator?



LP

[jani18]

Ko sem jaz delal električnega pastirja sem
dal transformator naviti po naročilu v Kranj

TRANSFORMATORJI
ŽANOVA ULICA 28
4000 KRANJ
04 232 39 75

Izdeluje jih nek starejši gospod po naročilu cena je bila
15 evrov

LpJ

[arksi]

Hvala.
A lahko poveš s kakšnimi karakteristikami si ga navijal. Koliko je bilo navojev na primarju in koliko na sekundarju? Kakšen premer žice si vzel za primar in sekundar?
Kakšno jedro si uporabil, če je to sploh pomembno.?

LP

[reber]

Tale pečovnikov "pastir" ima že vgrajen "Dolinškov" transformator, ki seveda ni original... tako je videti po slikah, ki so priložene... deluje pa bolje od originala, seveda pod pogojem, da je elektronika brezhibna.
Original Pečovnikov "transformator" seveda ni transformator, pač pa neugledna "špula", ki je zapolnjena z odpadno pločevino in sploh ne deluje tako slabo... ampak še vedno je skrpucalo.

VN transformator za 15eur je zeloooo poceni in če "Dolinšku" poveš, da gre za VN transformator pastirja, ti bodo naredili izredno kvaliteten izdelek, pod pogojem, da daš uporabne podatke. Če nimaš pojma, kako se streže stvarem okoli "pastirjev" pridi na Bled na kremšnito in mimogrede se oglasi pri meni in izvedel boš tisto, kar potrebuješ!

[aljoš]

Podobnega sem 1x popravljal... Sramota za tipa ki ga je naredil.... A upaš TIV poslikati od spodaj? Jaz sem se zgrozil, ko sem odprl to škatlo...

[ule]

Trafo ima po vsej verjetnosti razmerje 1:10. Če imaš voljo in materjal, ga previješ doma.

[jani18]

Jaz imam trafo pri pastirju 1:10
samo za info.

LpJ

[poule]

Odvisni na koliko se nabija kondenzator (x2). Eni imajo razmerje 1:10, drugi 1:18.

[psevdonim]

[arksi]

Hvala za informacije, ampak še vedno ne vem s kakšnimi karakteristikami naj dam naviti VN transformator. Recimo, da je transformator navit v razmerju 1:10 Bi prosil za kakšen bolj konkreten podatek, vsaj za debelino žice in pa število ovojev. Sem prepričan, da marikdo ima ta podatek, vendar ga noče izdati. Da bi ga sem previjal, to raje ne. Za 15 evrov ga dam raje naviti.

Kondenzator v pastirju je 20uF in se nabije na cca 500V.

Se pa strinjam, da ta pastir ni ravno kakšen "biser" izdelave. Oscilator je izveden s PIC-om in je vezje po vsej verjetnosti skonstruial naš moderator Silvo, ker so na vezju kratice "SŠ". Pastir ima dva tiskana vezja. Na enem je oscilator na drugem pa prožilnik visoke napetosti s tiristorjem, ki se proži na cca 1 sek in nima možnosti regulacije časovnih intervalov.

LP

[ule]

Silvotova verzija je pripeta tukaj na forumu KLIK Poglej shemo in preglej pcb v tvojem pastirju, če sta si podobni oziroma enaki.

[Silvo]

Pretvornik 12DC->230VAC je res moje delo. Nastal je verjetno tam pred enimi 15-timi leti (takrat ko so se na trgu pojavile varčne žarnice) Namenjen je bil prav varčnim žarnicam. Naredil sem ga za nekoga, ki je imel vikend brez elektrike. Za razsvetljavo je uporabljal akumilator. Pravzaprav sem takrat vse skupaj dal osebi, da si je sama naredila pretvronike. Kasneje so to to "spojili" s pastirjem. Pastir pa ni moj izdelek. Edini moj pastir, ki je prišel v "javnost" je tale na forumu. V delavnici je sicer v času objave tega nastajala ena "inteligenta" verzija pastirja, ki pa zaradi nekaterih osebnih razlogov nikoli ni "prišla" iz nje.
(no nekaj idej morda za koga, ki jih izdeluje)
Ideje so bile kontrola ograje, daljinski vklop izklop preko ograde, reducirana moč v nočnem času, povečana moč ob zaznavanju stika ograje... Večina stvari je bila takrat že realiziranih. Na vezju je bil en večji pic.

[arksi]

Hvala za pojasnilo. Mogoče veš kakšen je VN trafo v tem pastirju?

[Silvo]

Glede trafotov nimam pojma - mislim da so jih sami navijali.

Glede objave projekta:
Ko gre za zaedevo, ki se napaja z omrežja mora imeti le ta vse potrebne ateste preden se da na trg. Električni pastir je posebej delikatna zadeva. Naj slučajno naključni sprehajalec s slabim srcem naide na tako ograjo s pastirjem brez atesta, pa človeka slučajno ubije? Tisti, ki ga je postavil je skoraj zaneslivo v restu, pa še proizvajalec oz razvijalec... To je bil tudi glavni razlog za opustitev projekta.

[reber]

Glede objave projekta imaš še kako prav. Sicer pri objavi ne nosiš tako velike odgovornosti, če pravilno opoozoriš bralce, pa vseeno, težave so hitro. Da bi objavljal projekt, za katerega je bil opravljen drag atest, mi pa še na misel ne pride, kot bi lulal in kakal sebi v žep in še na glavo. Sam sem se že davno odločil, da o pastirjih ne bom pisal javno, kakšno opazko bom že dal, načrtov in podobnih zadev pa ne bom dajal nikoli več, je bilo enkrat in bilo je preveč. Osebno na štiri oči pa lahko dam nasvet, pokažem vezje, shemo, razložim način delovanja in še kaj. Inteligentni pastir pa za večino naših kmetov ali uporabnikov ni primeren, ker so zelo pogosto malomarni uporabniki hkrati pa želijo preprosto "trotlzihr" verzijo, ki je enostavna za uporabo in še nadpovprečno vzdržljiva ali še bolje, da je neuničljivo... ja, seveda pa glasbeno željo in zlato uro
