Pozdravljeni,

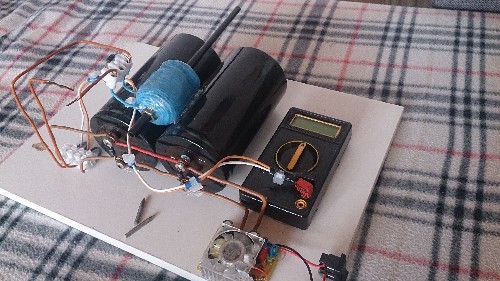

Že pred leti sem izdelal tako imenovani coil gun. Je neke vrste elektromagnetni
pospeševalnik. Kondenzatorja napolnim, ter v delčku sekunde jih izpraznim v tuljavo, kjer elektromagnetna sila pospeši žebelj do velike hitrosti. Žal projekt ni bil dokončan, saj sem ostal pri samem stikalu. Zanima me kako bi sprožil, ker do zdaj sem samo sklenil žice in je spokalo ( zaiskrilo) .veliko energije je šlo v nič. Slišal sem za SCR diode, vendar ne vem katero bi potreboval. Zanima me tudi kako preprečim povratni tok ( kick back) ki se pojavi ob sprožitvi in lahko uniči napajalnik ali kondenzator.

Hvala za bilokake nasvete

Kondenzator: 2x 2000Uf 450V

[dgrude]

Za stikalo daj dovolj močan tiristor recimo nekaj od tega, bi pomojem mnenju moralo zadostovati. Za napetostne špice (kick back) pa imaš že poskrbljeno z diodo, katero imaš vezano paralelno tuljavi (edino malo majhna se mi zdi čeprav ne vidim oznake na njej. Jaz bi jo zamenjal za močnejšo-recimo p600).

[gregca1234]

Oznaka diode je 1N5406.

[gregca1234]

Tale tiristor bi bil vredu? Kako pa se veže?
http://www.tme.eu/sl/details/40tps08apbf/tht-tiristorji/vishay/

[Highlag]

Če ne veš kako dolg pulz generiraš in kakšen tok teče je težko ocenit ali bo tiristor zdržal. 35A ni ravno veliko za takšne kondenzatorje. Pri nas uporabljamo za takšne stvari IGBT tranzistorje. Recimo takšne: https://www.semikron.com/products/product-classes/igbt-modules/detail/semix453gal12e4s-27890144.html
Banka 30000uF U=800V. Zaščitna dioda vezana paralelno z dušilko v zaporni smeri - kot na kotvi releja bi rešila povratne sunke. Mora pa biti hitra in zdržati mora napetost, ki jo dušilka generira, ko zmanjka toka iz kondenzatorjev. Brez meritev je težko karkoli reči.
