Vezava DC motorja in končna stikala


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Energetika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
DaniloM66
Neznanec
Neznanec



Pridružen-a: Pet 11 Nov 2011 23:33
Prispevkov: 6
Aktiv.: 0.04
Kraj: Šentjur
PrispevekObjavljeno: Sre Sep 20, 2023 5:47 pm    Naslov sporočila:  Vezava DC motorja in končna stikala Odgovori s citatom
Prosim za pomoč

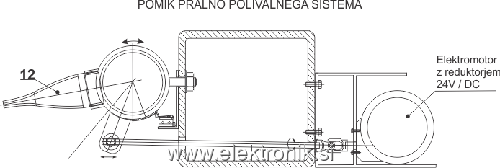

V izdelavi imam pralno polivalno napravo. Za pomik šob bo uporabljen 24V DC motor z reduktorjem (motorček od brisalcev). Pomik šob je omejeno pod določenim kotom z končnimi stikali, krmiljeno bi pa bilo z dvopolno menjalno preklopno stikalo (I O II). Težava mi ja nastala pri električni vezavi in prosim za pomoč.

Pralno polivna naprava.png
 Opis:
 Velikost datoteke:  55.15 KB
 Pogledana:  15 krat

Pralno polivna naprava.png
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bostjang
Član
Član



Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3469
Aktiv.: 14.62
Kraj: Postojna
PrispevekObjavljeno: Čet Sep 21, 2023 10:18 am    Naslov sporočila:   Odgovori s citatom
Vsak od polov menjalnega stikala naj preklaplja med plus in minus napajanja, skupna kontakta pa naj gresta na motor. Kot pri pomiku okna v avtomobilu. Končni stikali lahko vežeš zaporedno s (plus) napajanjem do stikala.

Lahko tudi obratno (ker imaš pri I-0-II stikalu zagotovljeno razklenitev pred sklenitvijo). Torej plus in minus napajanja prideta na skupni kontakt menjalnega stikala in potem naprej na motor.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
DaniloM66
Neznanec
Neznanec



Pridružen-a: Pet 11 Nov 2011 23:33
Prispevkov: 6
Aktiv.: 0.04
Kraj: Šentjur
PrispevekObjavljeno: Ned Sep 24, 2023 12:42 pm    Naslov sporočila:   Odgovori s citatom
Pozdravljen,
hvala vam za odgovor in predlagano rešitev. Naprava deluje. Tole je pa shema.

 Opis:
 Velikost datoteke:  15.72 KB
 Pogledana:  764 krat
