S triak regulacijo si nisem preveč domač.

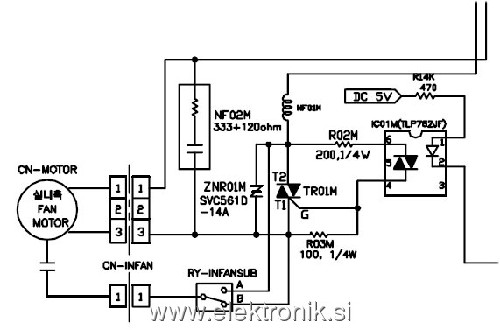

Imam vezje, ki regulira motor kanalskega ventilatorja klima naprave. Zdaj to nalogo upravlja mikrokrmilnik (ima 3 hitrosti), kot je narisamo na spodnjem vezju.
Želja je odvzeti upravljanje temu mikrokrmilniku in ga posredovati drugemu, ki pa ima relejske izhode. Torej 3 releji za 3 hitrosti. Kakšna ideja, kako modificirati pripeto vezje (npr. zadošča že večji upor na diodi (optosklopniku) ali mogoče večji upor (R02M)?)

Povezava spodaj desno gre zdaj na izhod mikrokrmilnika, zgoraj je vhod 230V AC (leva faza, desna nula).


Tiristorski optokopler je TLP762J

[bostjang]

Sicer manjka desni del sheme.
Ugotavljati moraš položaj pulza za proženje triaka glede na pol-periodo. Najlažje je rešiti z MCU-jem. Na eno prekinitev pelješ zero-cross signal, na drugo pa signal optospojnik in gledaš zakasnitev.
Če ostaja optospojnik odprt do konca periode, potem bi lahko enostavno signal pretvoril v analogni in s pomočjo primerjalnik vklapljal releje. Tudi sicer bi se dalo izvesti analogno.

[lojzek]

Jaz bi poskusil z klasično regulacijo triaka s kondenzatorjem in uporom, pri čemer bi bil stalni kondenzator, z relejem pa bi vklapljal različne upore
