KOLESARSKI ZVONEC MALO DRUGAČE
Kategorija projekta:

    Avdio


težavnost: 3
tehnologija: od 3
potrebno predznanje: 2

predviden čas za izdelavo: 10h
predvidena orodja in oprema:

    pribor za izdelavo tiskanih vezij
    spajkalnik
    pinceta
    potrplenje

kosovnica:
Koda:

Oznaka: Vrednost:          Ohišje:
+9V     spajkalno uho      Buerklin, 07F815
C1      220uF 16V          R=3.5 fi8
C2      0,1uF              1206
C3      0,1uF              1206
C4      0,1uF              1206
C5      0,1uF              1206
C6      4,7uF 63V          R=2 fi5
C7      1nF                1206
C8      0,1uF              1206
C9      0,1uF              1206
GND     spajkalno uho      Buerklin, 07F815
IC1     ISD1400D           DIL28
IC2     7805               TO220
MIC     kondenzatorski mic.
PLAY    mikro tipka
PLAY1   mikro tipka
REC     mikro tipka
R1      1K                 1206
R2      5,1K               1206
R3      10K                1206
R4      10K                1206
R5      470K               1206
R6      100K               1206
R7      100K               1206
R8      100K               1206
R10     150K               1206
R11     150K               1206
U$1     TPA2005D1          8-PIN-QFN
ZV+     spajkalno uho      Buerklin, 07F815
ZV-     spajkalno uho      Buerklin, 07F815

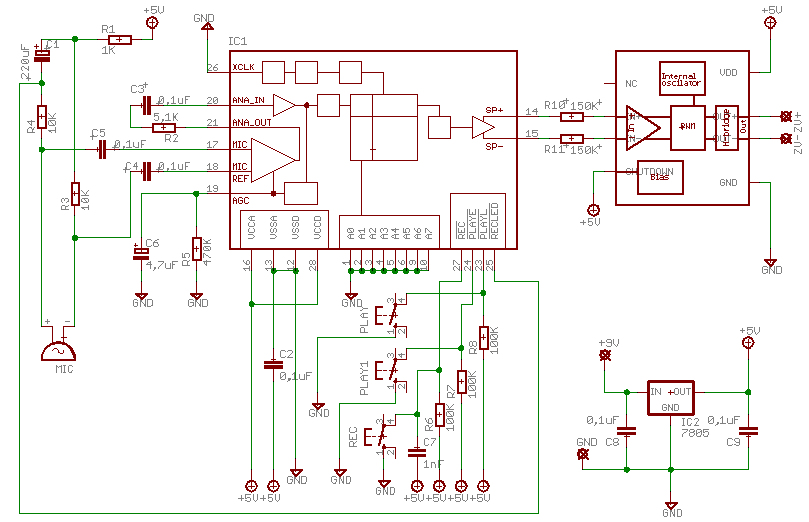

shema:

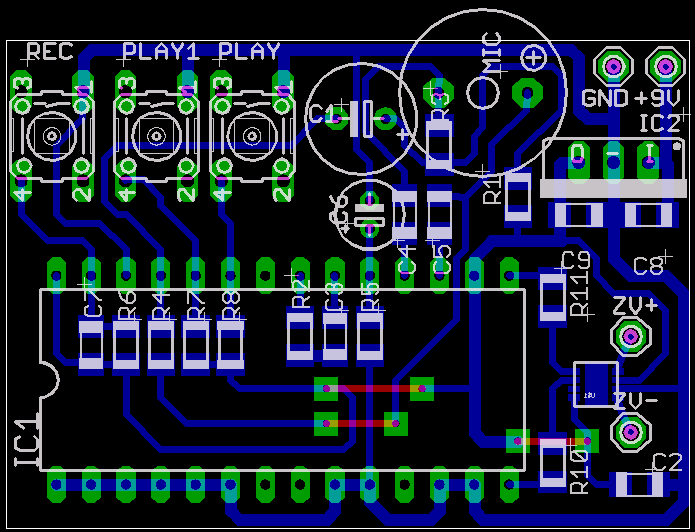

montažna shema:

tiskano vezje: glej priponko

kratek povzetek projekta:
Nekje sem nekoč staknil en snemalni čip ISD1420P. Ker sem kljub dvomom dobil še PDF za uporabo sem prišel na idejo,
da bi naredil za moje delavno kolo en zvonec ki bi bil malo drugačen od običajnih. Recimo tak, ki bi mukal, rjovel kikirikal ali kaj podobnega...

Čip sicer zmore poganjati zvočnik z impedanco 16Ohm direktno, vendar je bil za mojo idejo preslaboten. Zato sem se spravil v lov
za ojačevalcem relativno velike moči, ki bi deloval na nizki napetosti. Glede na kvaliteto predvajanega posnetka ojačevalec ne potrebuje
biti HiFi razreda. Tako sem našel pri Texas Instruments ojačevalnik TPA2005D1 ki zmore pri 5V napajalne napetosti v 8Ohmski zvočnik spustiti kar 1,4W
moči. Ker čipka nisem našel v nobenem katalogu distributerjev sem naročil vzorec in ga celo dobil, vendar žal ne v takšnem ohišju kot bi želel.
Sledilo je še iskanje primernega zvočnika. PRedvsem zato, ker pod sedež ne morem namontirati zvočnika premera 8cm. Tako sem pristal pri zvočniku Visaton FRWS 5 , ki se je iskazal kot najboljši kompromis.

opis projekta:
Izdelava vezja
Spajkanje komponent in preizkus.
Vezje vsebuje tri tipke.
REC sproži snemanje od začetka naslovne lokacije. Že kratek pritisk na tipko zbriše celotno vsebino.
Play - sproži predvajanje celotnega posnetka
Play1 - sproži predvajanje posnetka, ki se konča, ko tipko spustimo.


značilnosti in posebnosti pri izdelavi:
Posebnost je bilo le spajkanje čipa ojačevalnika dimenzije 3x3mm z 8 priključki brez pravih nogic.
Tudi spajkalnik z ostro konico mi je pomagal le malo. Pomagal sem si s povečevalnim steklom. Baker sem prej pospajkal in močno segreto konico
spajkalnika najprej omočil z cinom in se dotaknil ploščice na stranici čipa. Postopek sem ponovil na vsaki nogici parkrat.
Občutek sem imel, da je proizvajalec nogice namazal z nekakšno pasto, ker so se drugače svetile v barvi bakra.
Uporabljen kondenzatorski mikrofon je nekoč služil svojemu namenu v že zavrženem radiokasetofonu.

Ne pozabite na tri kratkospojnike na sestavni risbi označenih z rdečo barvo (dva se montirata pod snemalni čip), s katerimi sem eliminiral izdelavo dvostranskega vezja.

V kolikor je posnetek trajen se mikrofon in tipko za snemanje lahko odstrani.

Vezje vsebuje 5V napetostni regulator v TO220 ohišju, ker sem le takšnega imel. Zaradi porabe bi bil lahko tudi 0,1A v to92 ohišju.
Napajanje sem vzel iz 9V baterije. Zaradi uporabljenega regulatorja je imel moj izdelek za moj okus preveliko mirovno porabo - 10mA
Verjetno bi se to dalo rešiti z uporabo drugač[slovenščina je zame španska vas] regulatorja.

Snemalne čipe se dobi tudi v SMD ohišju.

Projekt je ostal v fazi izdelave ohišja.....

avtor in viri:
sam + PDF datoteke za obe glavni komponenti

fotografije in drugo gradivo:

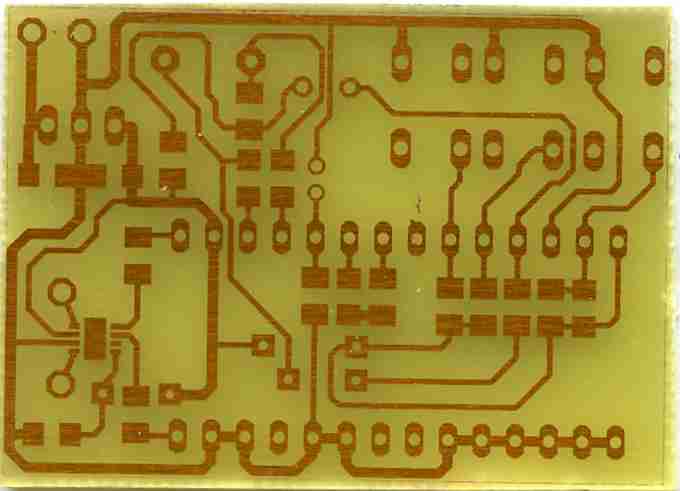

Fotografija TIV:

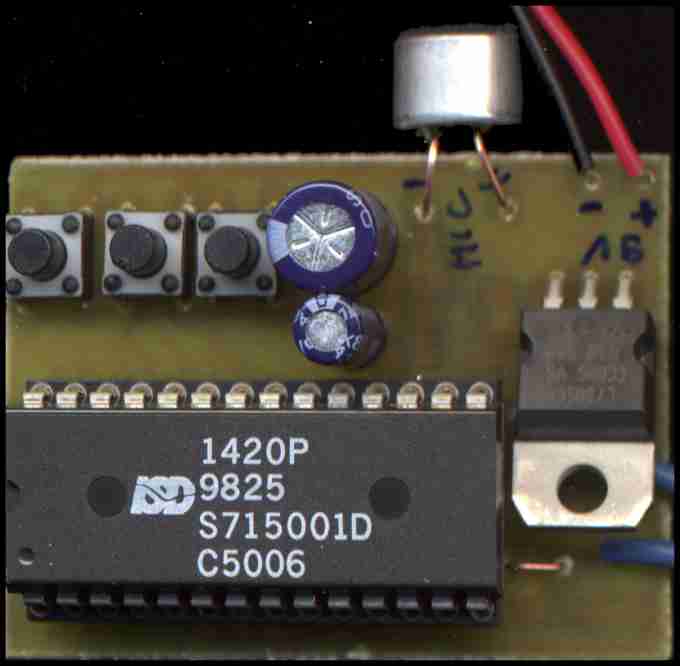

TIV pogled zvrha:

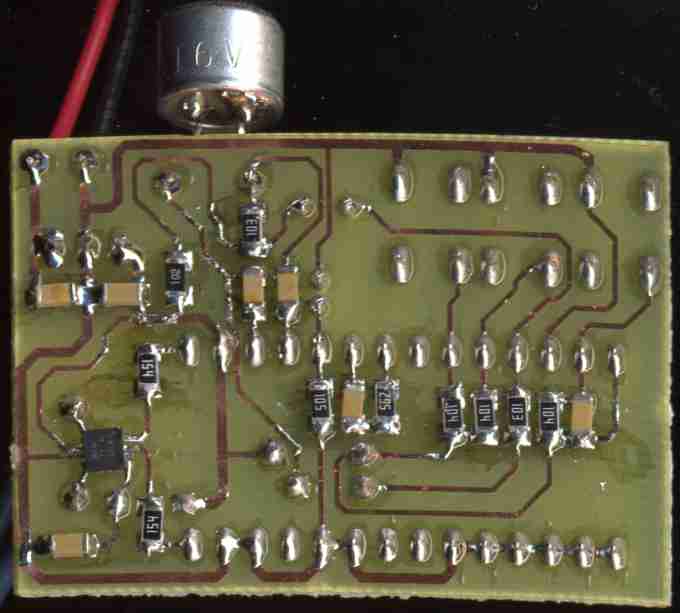

TIV pogled na spodnjo stran:


rekorder.pdf
 Opis:
Predloga za izdelavo filma vezja.

Download
 Ime datoteke:  rekorder.pdf
 Velikost datoteke:  19.74 KB
 Downloadano:  52 krat
