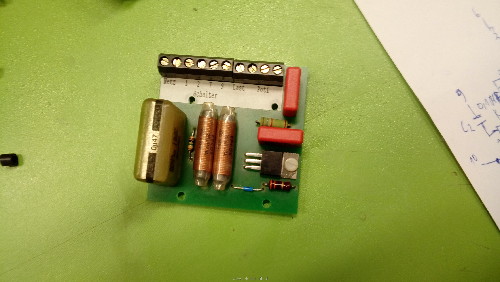

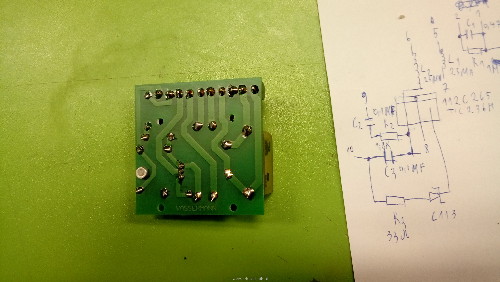

Prosil bi za pomoč, zakaj triak ne reagira na potenciometer v vezju v prilogi. Vezje je kopija vezja iz vibratorja, katerega rabimo v zobozdrastvene namene za presejanje kobalt kroma v prahu. Sedaj pa izdelujemo kopijo tega vibratorja, katerega dobi stranka zraven, ko kupi laserski 3d metal printer za dentalne namene. v prilogi sta sliki spodje in zgorje strani originalnega vezja iz vibratorja, iz katera sem prerisal vezje. Bi pa prosil, če lahko še enkrat preverite iz teh slik, če sem kaj napačno prerisal.

Na tem vezju je en element podoben neki diodi (oznaka na tem elementu C113), kateri se je obnašal, kot 100nF kondenzator in smo namesto njega dali notri 100nF kondenzator (nikjer nismo našli, kje bi lahko ta element dobili).

[Jaka57]

Če misliš tisti modri element, potem to zagotovo ni kondenzator, temveč zna biti diac.

[Nace]

Tisti plavi element je diac.

[damjango]

Torej zaradi tega, ker mi manjka diak, oziroma imam namesto diaka kondenzator, zato triak ne reagira na potenciometer?

[DusanK]

Nekaj ne razumem...
Torej prva slika (elementi) in druga slika (spodnje povezave) je original plošča?
Na osnovi česa si narisal shemo v priponki Vibro1.pdf ? Ker na original ploščici ni nobenih oznak za elemente (R1, R2, R3...C1, C2, C3, C113..., L1, L2 ...) kot jih potem navajaš v shemi?
Od kje si torej vzel te oznake ? Imaš še kak original načrt?

Na original plošči je moder element (podoben diodi), kot so že povedali predhodniki, diak. Od kje ti potem ideja, da je tam kondenzator, če delaš kopijo ?

Triak bo vklopil, če bo njegov gate futran s strani/linije, ki gre na pin 2 (A2, MT2, A) triaka.
Zato na original plošči ohmsko preveri, če sta spodaj sponki 8-9 brikani/sklenjeni, podobno kot sta brikana kontakta na sponki 2-3. Če sta in na tvoji kopiji ploščice nista (vsaj v načrtu tudi nista) je mogoče potem to vzrok, da triak ne vklopi.
Je pa v načrtu še skrivnostna vsebina škatlice "preklopnik".

[damjango]

Te oznake sem si sam določil. Drugega načrta nimam.

Do te ideje za kondenzator tistega elementa sem prišel tako, da sem ga poskusil pomeriti z multimetrom, pokazal je nekaj kapacitivnosti in tako sem sklepal za kondenzator.

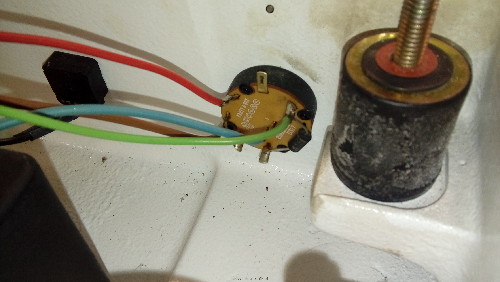

Trijak je ves čas odprti. Tisto preklopnik je klasični preklopnik, kjer izbiraš enkrat direktno sklenjeno, drugič preko diode, da se mu moč tresenja zmanjša na polovico. S potenciometrom pa nastavjaš potem še fino nastavitev tresenja vibratorja.

Kaj se pa zgodi z triakom, če mu zamenjaš pina 1 in 2, glede na to, da je to dvosmerni element, nebi smelo biti vpliva.

Glede na to, da nimam tega vezja doma, ga bom jutri izmeril. Doma imam samo slike.

[Branez]

220VAC Motor Speed Controller Schematic Dodaš še samo preklopnik za polovično hitrost.

[laura]

[Slowfly]

Mater, ste zakomplicirali!

Damjango, zakaj preprosto ne kupiš že narejeno zatemnilno stikalo za konvencionalne transformatorje - regulator, recimo kaj iz asortimana EM Lendava, zraven dodaš še eno izmenično stikalo in diodo.
Na ta način ne boš imel kakšnih težav s certificiranjem in podobnih, saj imajo njihovi proizvodi vse potrebne ateste in certifikate. Vsekakor precej manj težav, kot razvijanje (kopiranje) in izdelva svojega regulatorja. Pa še noben te ne bo mogel obtožiti kopiranja.
Razmisli malo v tej smeri.
