Pozdravljeni, sem nov na tem forumu, sem neki ljubitelj avdio glasbe, predvsem rad poslušam glasbo na starejših glasbenih predvajalnikih. Nekaj sem jih že uspešno popravil (mehanske poškodbe, jermena, itd..), vendar navkljub uspešno zaključenem šolanju, elektrikar elektronik, nimam kaj dosti znanja, ker sem se bolj posvetil strojništvu, gostinstvu (obisk bufetov)..., da ne nakladam, sem amater v elektroniki.
Imam v lasti Hitachi ojačevalec HA-1, tuner, deck, zvočnike in gramofon, (bo darilo za očeta, ki si želi gramofon, ker ima obilo vinilk)

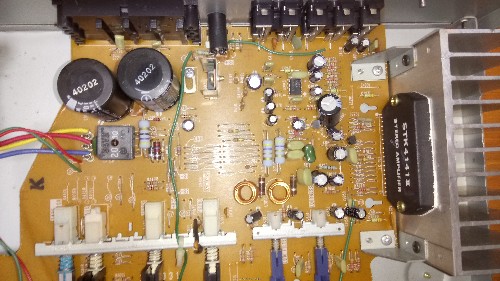

Ko sem to kupil, sem priklopil in delal je samo desni izhod. Vse sorte kombinacij, menjava kablov, levi,desni zvočnik, A/B zvočniki, ni obrodilo sadov, da bi delal levi kanal.Odprem ojačevalnik, pregorela varovalka 2A, menjam varovalko, vklopim, vrže varovalko ven, ponovno menjam varovalko, dam potenciometer glasnosti na nulo, dam malo bolj na glas, pregori bas pri zvočniku na levem kanalu, desni dela normalno. Prilagam shemo od čipa ojačevalnika STK 4141 II ter nekaj meritev.
http://www.electronica.ro/audio/STK4141II.shtml
meritve so sledeče:

med pin10 in maso 35V
med pin13 in maso 0V
med 9 in 11 68V
med 18 in maso 0,24V
med 9 in maso 35V
med 11 in maso 35V

(meritve so cca)

Je mogoče od tega spoznati kaj je skurjeno.

Namreč, ni mi jasno, zakaj je vhodna napetost na 1pin in na 18pin drugačna, mogoče zaradi poškodbe čipa ali zaradi prejšnjih elementov vezja.
Hvala za razumen odgovor, navkljub nerazumnemu vprašanju.

[Profesor Einstein]

Vse kaže na to, da je levi kanal prebit (na izhodu polna napetost) in bo potrebna menjava STK ojačevalnika.

Vzrok za okvaro.... uporaba 4-ohmskih zvočnikov, na shemi vidim 8-ohmske.

lp.

[vinskiduh]

Hvala, sem tudi jaz pomislil na to. Res je, zvočniki so bili 4 ohmski, vendar je mož, ki mi je prodal komplet komponent z original zvočniki hitachi, ki jih je imel od začetka, ko je vse to kupil novo. Verjetno napaka prodajalca. Bom menjal, še enkrat hvala.

[Profesor Einstein]

S podatkov proizvalajca: STK4141-II napajanje +/-26V in 8-Ohmov.

Kako je pa nastavljen mostiček na napajalnem transformatorju ? da ni napačno in je napajanje malo višje.

lp.

[laura]

Če imaš med pinoma 9 in 11 68V pomeni da imaš napajanje +/- 34V, kar je nekaj manj kot Vcc max- +/- 39V in krepko več od priporočenega- +/- 26V/8ohm in +/- 22V/4ohm.
Mogoče je kdo "friziral" ojačevalnik?
Po teh podatkih čipa jaz ne bi šel prek +/- 32V/8ohm oz. +/- 28V/4ohm.
Z višanjem napetosti se ti tudi povečuje popačenje- THD (total harmonic distortion).
Seveda je pa levi kanal v preboju- pin10 35V!

[MadMax]

Vsi ti STK hibridi so zgolj "hitre improvizacije" v enem ohišju in skoraj vedno na meji, brez zaščit...
Napetost, višjo od predvidene pa dobiš že ker je naprava narejena za ("podmerskih") 220V priklopljena na današnjih ("nadmerskih") 230.

[Profesor Einstein]

Za ohranitev PCB vezja se z drobnimi ščipalkami previdno porežejo pini na starem STK-ju in odspajka/očisti pin po pin s PCB-ja... in gre lepo potem pa novega not.

lp.

[vinskiduh]

Hvala za namige. Sedaj sem meril gretz in pride iz transformatorja 52,4V izm., ven pa da 70,6V enosmerne. Se da kje to zmanjšat ali je to povratna napetost iz STK-ja, ki ima stik? (laično razmišljanje)

[Profesor Einstein]

Če je transformator fiksen (brez odcepov/mostičkov) se napetost lahko zniža le s priključitvijo na nižjo napetost... verjetno to ni nujno potrebno... če se ne bo navijala glasnost do konca in čez bo tudi s 4-ohmskimi zvočniki STK preživel.

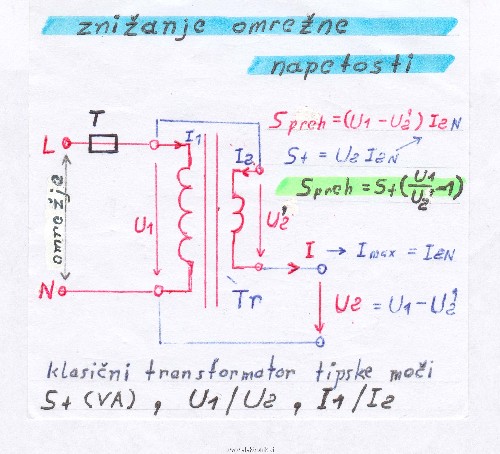

Sicer pa je možno znižati napetost s pomočjo zunanjega transformatorja ... sekundar povežeš tako, da se napetost odšteva od omrežja.

Lp.

[vinskiduh]

Moti me to, da v gretz pride 53~, ven pa gre 72=, ali je to normalno?
, omrežje ima 230~.
