jozzze2000
Član
Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 167
Aktiv.: 1.01
Kraj: Novo mesto
|
 Objavljeno: Pet Maj 05, 2017 4:51 pm Naslov sporočila: DC DC pretvornik in Atmega8 |
 |
|
Zanima me ali so DC DC pretvorniki, naprimer LM2596, primerni za napajanje mikroprocesorjev, kot je recimo Atmega8.
| Opis: |
|
| Velikost datoteke: |
35.83 KB |
| Pogledana: |
1 krat |
|
|
|
| Nazaj na vrh |
|
 |
mato1111
Član
Pridružen-a: Pet 28 Dec 2012 14:42
Prispevkov: 617
Aktiv.: 4.07
Kraj: Vrhnika
|
| Objavljeno: Pet Maj 05, 2017 9:55 pm Naslov sporočila: |
|
|
Meni TOLE deluje brez problema že 2 leti. Stvar pa deluje 24/7 (tudi tiste 3x na leto ko zmanjka elektrike ker imam zasilno baterijo)
|
|
| Nazaj na vrh |
|
|
int47
Član
Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2104
Aktiv.: 8.88
Kraj: Ljubljana
|
| Objavljeno: Pet Maj 05, 2017 10:16 pm Naslov sporočila: |
|
|
Ja.
Samo izhodno napetost je potrebno nastavit preden priklopiš procesor.
Tokovne zmogljivosti teh modulov jemlji z rezervo.

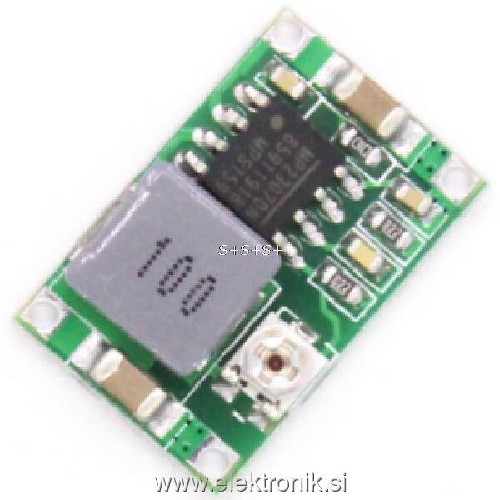

Večina modulov, kot ta na tvoji sliki, ima max. vhodno napetost malo nad 20V.
_________________
Kdor ni skregan, ni Slovenc ! |
|
| Nazaj na vrh |
|
|
jozzze2000
Član
Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 167
Aktiv.: 1.01
Kraj: Novo mesto
|
| Objavljeno: Pet Maj 05, 2017 10:18 pm Naslov sporočila: |
|
|
Seveda, izhod se prej prilagodi.
Potem ni možnosti, da bi kakor koli tak napajač skuril procesor?
|
|
| Nazaj na vrh |
|
|
int47
Član
Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2104
Aktiv.: 8.88
Kraj: Ljubljana
|
| Objavljeno: Pet Maj 05, 2017 11:37 pm Naslov sporočila: |
|
|
Možnost za to vedno obstaja.
Če misliš, da rabiš zaščito pred previsoko napajalno napetostjo, dodaj t.i crowbar vezje.
Še ena verzija crowbar vezja.
_________________
Kdor ni skregan, ni Slovenc ! |
|
| Nazaj na vrh |
|
|
jozzze2000
Član
Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 167
Aktiv.: 1.01
Kraj: Novo mesto
|
| Objavljeno: Sob Maj 06, 2017 8:58 am Naslov sporočila: |
|
|
Pri enem projektu sem za napajanje uporabil te kitajske module in čez čas nekaj skuri procesor, Atmega8.
Skuri ga tako, da če pomeriš na vezju upornost med maso in Vcc 5V, kaže cca 20ohmov.
Predpostavljam, da če bi bilo kar koli "narobe" na vhodno/izhodnih pinih procesorja, bi se skuril samo tist pin, mar ne?
Ker pa skuri "cel" procesor, upam, da je problem v teh modulih in pač zamenjam napajače in je projekt rešen.
Še to, na vseh vhodnih pinih zaznavam, kdaj se pojavi masa, zato sem na vse te pine dodal diode, tako da lahko tok teče samo iz procesorja ven.
|
|
| Nazaj na vrh |
|
|
mato1111
Član
Pridružen-a: Pet 28 Dec 2012 14:42
Prispevkov: 617
Aktiv.: 4.07
Kraj: Vrhnika
|
| Objavljeno: Sob Maj 06, 2017 9:19 am Naslov sporočila: |
|
|
| Kaj ce bi objavil vezalno shemo? (Upam da ne meris z ohmmetrom pri vkljuceni napetosti)
|
|
| Nazaj na vrh |
|
|
jozzze2000
Član
Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 167
Aktiv.: 1.01
Kraj: Novo mesto
|
| Objavljeno: Sob Maj 06, 2017 3:46 pm Naslov sporočila: |
|
|

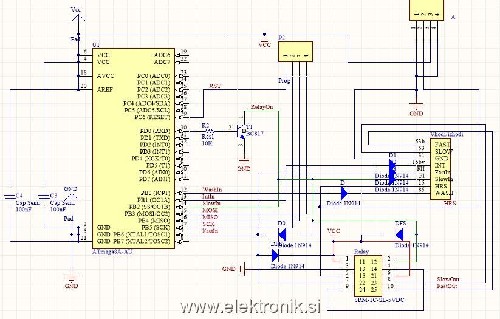

Gre za rele, ki krmili brisalce na avtu.
Na elementu Vhodi/izhodi so:
FAST 12V izhod za hitro hitrost brisalcev
SLOW 12V izhod za normalno hitrost brisalcev
GND masa
INT vhod iz stikala brisalcev za vklop intervalnega brisanja (ko je stikalo na tej poziciji, se tu pojavi masa)
FastIn vhod iz stikala brisalcev za vklop hitre hitrosti brisanja (ko je stikalo na tej poziciji, se tu pojavi masa)
SlowIn vhod iz stikala brisalcev za vklop normalne hitrosti brisanja (ko je stikalo na tej poziciji, se tu pojavi masa)
HRS napajanje 12V
WASH vhod iz stikala brisalcev za vklop pranja vetrobranskega stekla (ko je stikalo na tej poziciji, se tu pojavi masa)
Element Relay je sestavljen iz dveh SPDT relejev:

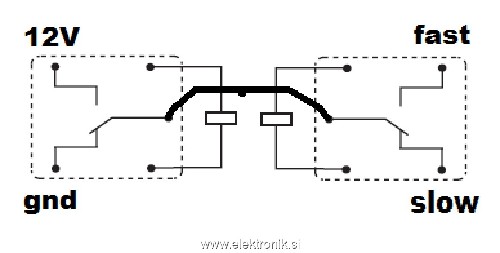

Releja sta vezana kot kaže skica.
Torej s prvim relejem vklopimo brisalce, z drugim pa preklapljamo med normalno in hitro hitrostjo brisanja.
11 pozitivna stran tuljave prvega releja
12 negativna stran tuljave prvega releja, krmilimo jo z Atmega8 ali s SlowIn
13 preklopni kontakt, ki je v mirovanju releja
15 preklopni kontakt, ko je rele aktiven
14 izhod prvega releja
21 pozitivna stran tuljave drugega releja
22 negativna stran drugega releja
23 preklopni kontakt, ki je v mirovanju releja
25 preklopni kontakt, ko je rele aktiven
24 vhod v rele
Element A pa je služil za napajanje, DC DC pretvornik.
| Opis: |
|
| Velikost datoteke: |
94.59 KB |
| Pogledana: |
25 krat |
|
| Opis: |
|
| Velikost datoteke: |
69.84 KB |
| Pogledana: |
0 krat |
|
|
|
| Nazaj na vrh |
|
|
mato1111
Član
Pridružen-a: Pet 28 Dec 2012 14:42
Prispevkov: 617
Aktiv.: 4.07
Kraj: Vrhnika
|
| Objavljeno: Sob Maj 06, 2017 5:06 pm Naslov sporočila: |
|
|
| Vhodi se sklenejo kot vhod-masa?
|
|
| Nazaj na vrh |
|
|
jozzze2000
Član
Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 167
Aktiv.: 1.01
Kraj: Novo mesto
|
| Objavljeno: Sob Maj 06, 2017 6:12 pm Naslov sporočila: |
|
|
| mato1111 je napisal/a: |
| Vhodi se sklenejo kot vhod-masa? |
Ja.
|
|
| Nazaj na vrh |
|
|
jozzze2000
Član
Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 167
Aktiv.: 1.01
Kraj: Novo mesto
|
| Objavljeno: Sob Maj 06, 2017 7:02 pm Naslov sporočila: |
|
|
| Še tole, nekaj modulov dela brez problemov. Pri drugih je pa skurilo mikroprocesor...
|
|
| Nazaj na vrh |
|
|
GUMY
trgovec
Pridružen-a: Sre 22 Sep 2010 11:03
Prispevkov: 487
Aktiv.: 2.72
Kraj: Bled
|
| Objavljeno: Pon Maj 08, 2017 8:30 am Naslov sporočila: |
|
|
| Vse kar je priključeno v avtu potrebuje na vhodu eno pošteno prenapetostno zaščito. Vsaj kakšno supresorsko diodo...
|
|
| Nazaj na vrh |
|
|
jozzze2000
Član
Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 167
Aktiv.: 1.01
Kraj: Novo mesto
|
| Objavljeno: Sre Maj 10, 2017 12:00 pm Naslov sporočila: |
|
|
| GUMY je napisal/a: |
| Vse kar je priključeno v avtu potrebuje na vhodu eno pošteno prenapetostno zaščito. Vsaj kakšno supresorsko diodo... |
Se strinjam, bom v prihodnje upošteval.
|
|
| Nazaj na vrh |
|
|
|
|
