 Objavljeno: Čet Maj 04, 2017 12:10 am Naslov sporočila: Reguliran usmernik 230/12V |
 |
|
Pozdravljeni,
Naprođšam vas za nasvet. Izdelujem usmernik 230V/12V preko grec mostička in preko 12V regulatorja.
Ker je moje znanje o elektroniki bolj šibko me zanima naslednje. Ali je za transformator bolje vgradit 230/12V in mostišč ter regulator na 12V, ali je bolje da vgradim transformatov malo višje sekundarne napetosti?
Nekje na internetu sem prebral, da je bolje vgraditi tradsformator 230V/15V ter mostišček in potem 12V regulator? Zanima me ali opbstaja z visjo vhodno napetostjo v regulator tudi večja moznost da 12 regulator prej crkne?
Prosim za vasa mnenja oziroma nasvete
|
|
| Nazaj na vrh |
|
 |
sscott
Član
Pridružen-a: Pet 10 Jul 2009 12:11
Prispevkov: 1133
Aktiv.: 5.84
Kraj: Medvode
|
| Objavljeno: Čet Maj 04, 2017 6:45 am Naslov sporočila: |
|
|
| odvisno kater regulator boš uporabil. Fino pa je, da je napetost cca 2-3v višja od izhodne. Moraš pa vedeti, da se z večjo napetostjo na transformatorju, pojavi večja razlika napetosti na regulatorju . To pa povzroči večjo izgubno moč na regulatorju in posledično gretje.
|
|
| Nazaj na vrh |
|
|
borzon
Član
Pridružen-a: Čet 17 Sep 2015 23:14
Prispevkov: 150
Aktiv.: 1.26
Kraj: Postojna
|
| Objavljeno: Čet Maj 04, 2017 8:06 am Naslov sporočila: |
|
|
Nemen imam uporabiti 12V regulator m7812. Sej glih tist padec napetosti me skrbi, ker bo 3 volte in se bo regulator grem min z 3W moci.
Verjetno kakih transformatorjev 230/13V ali 14V se pa ne dobi?
|
|
| Nazaj na vrh |
|
|
Profesor Einstein
Član
Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1437
Aktiv.: 6.30
Kraj: Rogaška Sl.
|
| Objavljeno: Čet Maj 04, 2017 9:31 am Naslov sporočila: |
|
|
Stabilizirani adapterji 12V/1A se tudi že dobijo.
Celo po 1-2€/kos v CPU.
lp.
_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain) |
|
| Nazaj na vrh |
|
|
damjango
Član
Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 756
Aktiv.: 4.86
Kraj: Murska Sobota
|
| Objavljeno: Čet Maj 04, 2017 11:07 am Naslov sporočila: |
|
|
| Iz greatza dobiš za koren iz dva višjo napetost, dobiš približno nekje malo nad 16V. Odvisno tudi, kakšen kondenzator vzameš, če bo večji se bolj približaš 16,8V. Poskusi izmeriti kakšno enosmerno napetost dobiš iz greatza.
|
|
| Nazaj na vrh |
|
|
borzon
Član
Pridružen-a: Čet 17 Sep 2015 23:14
Prispevkov: 150
Aktiv.: 1.26
Kraj: Postojna
|
| Objavljeno: Čet Maj 04, 2017 8:16 pm Naslov sporočila: |
|
|
| damjango je napisal/a: |
| Iz greatza dobiš za koren iz dva višjo napetost, dobiš približno nekje malo nad 16V. Odvisno tudi, kakšen kondenzator vzameš, če bo večji se bolj približaš 16,8V. Poskusi izmeriti kakšno enosmerno napetost dobiš iz greatza. |
Sicer nisem strokovnjak s tega področja, ampak a ne dobiš na izhodu iz mostiča ponavadi za koren iz dva NIŽJO napetost kot na vhodu v mostiček? In jo nato zgladiš s pomočjo kondenzatorja?
Je ze kar nekaj let preteko od takrat ko sem se jaz to učil tako da nisem 100%.
|
|
| Nazaj na vrh |
|
|
MOND
Član
Pridružen-a: Sre 12 Okt 2005 20:05
Prispevkov: 623
Aktiv.: 2.63
Kraj: Ljubljana
|
|
| Nazaj na vrh |
|
|
damjango
Član
Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 756
Aktiv.: 4.86
Kraj: Murska Sobota
|
| Objavljeno: Čet Maj 04, 2017 8:54 pm Naslov sporočila: |
|
|
| borzon je napisal/a: |
In jo nato zgladiš s pomočjo kondenzatorja?
|
In kaj dobiš, če vrhove Um napetosti povezeš med seboj? V realnosti ravne črte ne boš dobil, se pa lahko čim bolj približaš.
Trafo ti pretvori iz efektivne napetosti 230 v efektivno 12V greatz pa naredi to, da ti eno polperido odreže in jo preslika gor in dobiš vrhove Um napetosti. Katere nato zgladiš z kondenzatorjem.
|
|
| Nazaj na vrh |
|
|
borzon
Član
Pridružen-a: Čet 17 Sep 2015 23:14
Prispevkov: 150
Aktiv.: 1.26
Kraj: Postojna
|
| Objavljeno: Čet Maj 04, 2017 9:25 pm Naslov sporočila: |
|
|
OK...
Torej če vas prav razumem je za samo delovanje in pregrevanje usmernika bolje, da vgradim transformator 230/12V kot pa 230/15V.
Torej na izgodu iz mostiča dobim za koren iz 2 višjo napetost torej:
12V x sqe2 =16,9 ... torej pomeni da bo napetost predno pride v regulator 17V.
Glede na to da je regulator 12V, bo na njemu padec napetosti 5V. Če to vrednost pomnožino s tokom cca max. 1A se bo na regulatorju trošila moč 5W.
To je pa kar veliko za tako majhno vezije. Obstaja še kakšna druga možnost, katera bi omogočala manjse izgube na regulatorju?
|
|
| Nazaj na vrh |
|
|
damjango
Član
Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 756
Aktiv.: 4.86
Kraj: Murska Sobota
|
| Objavljeno: Čet Maj 04, 2017 9:31 pm Naslov sporočila: |
|
|
| borzon je napisal/a: |
OK...
Torej na izgodu iz mostiča dobim za koren iz 2 višjo napetost torej:
12V x sqe2 =16,9 ... torej pomeni da bo napetost predno pride v regulator 17V.
|
Idealno po izračunu dobiš skroraj 17V. V tem primeru boš moral imeti tudi kondenzator nekaj 1000uF Ampak sem že prej napisal v realnosti boš dobil nekje 15, 16V Tudi če upoštevaš, da še diode v greatzu poberejo svojih 0,7V.
Najboljše, je preveriti, če imaš pri roki merilnik, boš videl točno, ker tako na pamet je težko napisati, pravo realno vrednost, ki jo dobiš
Nazadnje urejal/a damjango Čet Maj 04, 2017 9:37 pm; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
MOND
Član
Pridružen-a: Sre 12 Okt 2005 20:05
Prispevkov: 623
Aktiv.: 2.63
Kraj: Ljubljana
|
| Objavljeno: Čet Maj 04, 2017 9:34 pm Naslov sporočila: |
|
|
| Diode poberejo 1,4V...
|
|
| Nazaj na vrh |
|
|
borzon
Član
Pridružen-a: Čet 17 Sep 2015 23:14
Prispevkov: 150
Aktiv.: 1.26
Kraj: Postojna
|
| Objavljeno: Čet Maj 04, 2017 10:51 pm Naslov sporočila: |
|
|
Vsem se lepo zahvaljujem za vašo pomoč pri mojem zarjavelem ne-znanju.
Jutri grem v nabavo elementov, pa bom videl (tako kot je svetoval damjango) koliko bo izhodna napetost.
Sporočim jutri  , in vas verjetno zasujem z novimi vprašanji
|
|
| Nazaj na vrh |
|
|
int47
Član
Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2104
Aktiv.: 8.88
Kraj: Ljubljana
|
| Objavljeno: Pet Maj 05, 2017 10:28 pm Naslov sporočila: |
|
|
Ni videti, da bi bila v izračunu upoštevana toleranca omrežne napetosti +-10%.
_________________
Kdor ni skregan, ni Slovenc ! |
|
| Nazaj na vrh |
|
|
Profesor Einstein
Član
Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1437
Aktiv.: 6.30
Kraj: Rogaška Sl.
|
| Objavljeno: Pet Maj 05, 2017 11:11 pm Naslov sporočila: |
|
|

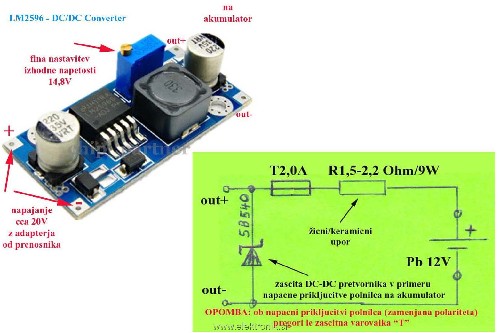

Opcija je tudi stikalni step down pretvornik... na fino se nastavi izhodna napetost.
lp.
| Opis: |
|
| Velikost datoteke: |
116.49 KB |
| Pogledana: |
14 krat |
|
_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain) |
|
| Nazaj na vrh |
|
|
laura
Član
Pridružen-a: Tor 10 Avg 2010 11:48
Prispevkov: 1954
Aktiv.: 10.81
Kraj: Sobota
|
| Objavljeno: Ned Maj 07, 2017 4:55 pm Naslov sporočila: |
|
|
| damjango je napisal/a: |
| Iz greatza dobiš za koren iz dva višjo napetost |
borzon, ti lepo vzami trafo 16-17V, daj graetz, elko 1000uF, LM7812T/hladilnik in ti bo vse špilalo.
_________________
Dela kot švicarska ura-samo pokvarjena |
|
