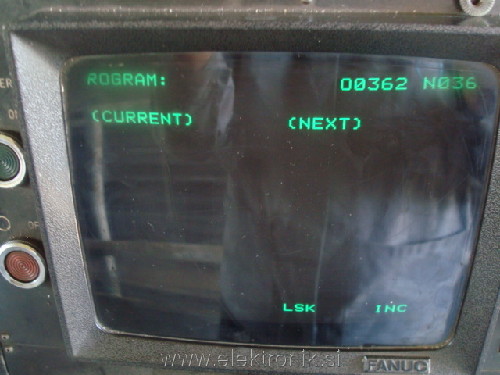

Zdravo, imam problem z 8" monitorjem ki je vgrajen v CNC stroj.

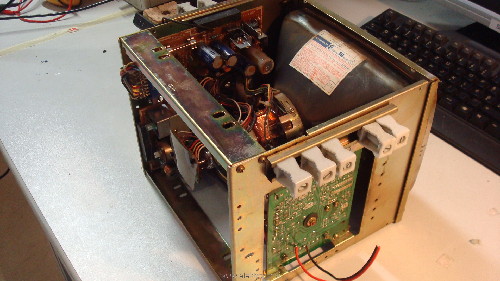

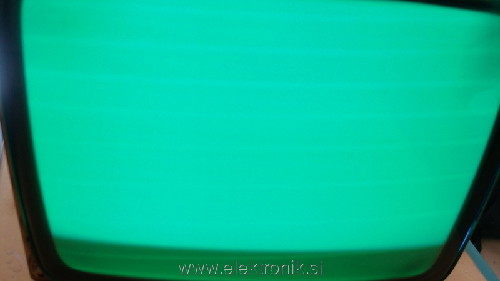

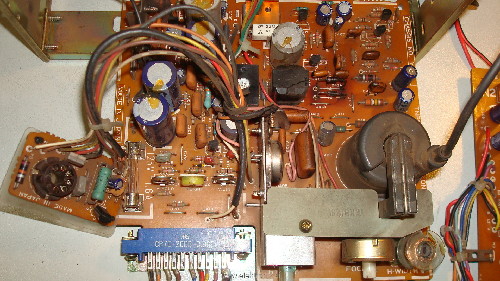

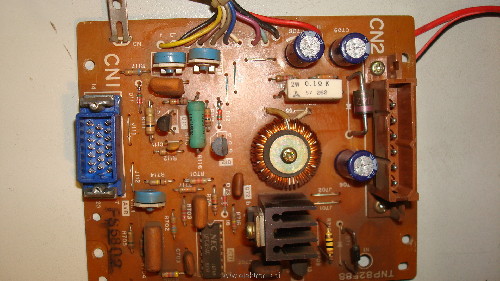

Imam problem, da je zelo svetla slika z horizontalnimi črtami. Podobno kot je pri barvnih v primeru, da nastaviš na visokonapetostnem transformatorju SCREEN na maksimalno, vendar tega pri tem ne najdem. Monitor ima dve plošči, na prvo pride napajanje 24VDC in video konektor, na njej bi naj šlo tudi nastavljat kontrast in svetlost, na drugi pa je visokonapetostni transformator kjer pa so tudi nastavitve za širino, višino in Hold. Vendar nič od tega ne reagira. Kje bi lahko bil problem?

[Pyr0Beast]

Prvo bi zamenjal diode na zapečenem PCB-ju.

Nato polotal vsaj spodnjo stran vseh trimmerjev, zna biti da so zaradi vročine in tresljajev spoji popustili. (lahko pa trimmerje tudi premeriš, kar nebi bilo slabo)

[Azrael]

Menjava spohanh elementov z novimi je nujna.

Napetost g2 pri monokromatskih ekranih ne nastavjaš na VN transformatorju, saj je ta napetost 10x nižja kot pri barvnih (okoli 400 V). Ali je trimer nekje blizu podnožhja katodne cevi ali pa je vse skupaj fiksno z dvema visokoohmskima uporoma, kjer je lahko kateri od njih prekinjen.

Ampak, vrtenje trimerjev na slepo srečo je prekleto butasto početje! Rezultat je največkrat še vedno pokvarjena in še razštelana naprava in imaš pri popravilu še eno težavo več. Ne počni tega.

Namreč povedal si samo, da je ekran presvetel s povratnimi črtami. Nisi pa povedal ali se vidi slika ali je samo raster? Če je slika, je dimenzijsko ustrezna ali je močno prevelika?

Za presvetel zaslon je precej možnih vzrokov, od težav z napajanjem horizontalnega odklona, samega napajanja katodne cevi, okvara v videoojačevalcu, itd, vse do pokvarjene katodne cevi (medelektrodni stiki - zelo malo verjetno, vendar se občasno zgodi tudi to).

Torej nujno je najprej ugotoviti kateri sklop je najverjetneje v okvari in šele nato naprej. Bližnjice se običajno izkažejo za najdaljšo možno pot pri popravilu takih reči.

[elpollo]

[Brane212]

Jaz bi skočil na kak odpad.

Možno je, da je kdo pobrskal po kleti in vrgel stran kak zaprašeni Hercules monitor.

Drugače bo pa rahlo težka. Hercules je imel nekooliko višjo horizontalno frekvenco, kamor niso šli vsi navadni monitorji.

Če ga naviješ do tja, bo pa problem digitalni signal, ki je v bistvu "trobarven" - črna, normalna svetlost, povečana svetlost.

No, tudi to je rešljivo z malo logike in nekaj upori...

IMHO najhitreje bo poservisirat obstoječi monitor. Če ti sinhronizacija ne dela, si poglej kaj je z logiko- da ni crknil kak čip na vhodu, potem gremo pa dalje.

Lahko bi tudi, če imaš dostop do delujočega monitorja, prištekal oba naenkrat in nato pogledal, kje vse slabi odstopa od dobrega...

[Azrael]

Za signal generator:

Dobi eno Hercules grafiko (lahko combo z LPT portom) in nek PC z ISA vodilom.

Hercules kartico v ta PC (VGA ven !) in boš dobil ustrezen signal generator.

Druga možnost so tudi nekatere stare VGA kartice (nekatere WD) in ustrezen kabel.

Tu si programsko VGA kartico prekonfigurirati v Hercules ali MDA način, ampak to ni delovalo z vsemi mnonitorji in še ustrezen program si rabil - ni bil vsak za vse grafične kartice, ampak samo točno določen tip chipseta in je zato Hercules grafika enostavnejša rešitev.

[Pyr0Beast]

[aly]

Sigurno da je bil Hercules priklop??
Po konektorjih tega ne bi rekel.
Če si iskal samo po besedah Monochrome monitor niso rezultati nič kaj zanesljivi.

[borber]

Monitor je MDA:
http://en.wikipedia.org/wiki/Monochrome_Display_Adapter

v starih časih smo take predelovali za uporabo na ZX Spectrumu.

[Brane212]

Si ziher ?

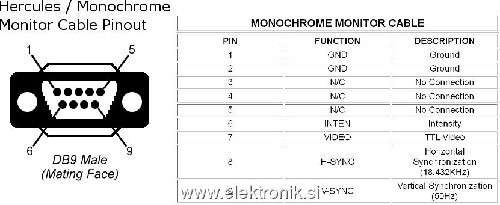

Hercules je imel ravno tak DB-9 šteker...

[Azrael]

Hercules je MDA, ki pozna tudi grafiko (720x348), ne samo alfanumerične znake.

Razlika je samo v grafični kartici, monitor je isti, saj so sinhronizacijske frekvence in video signal enaki pri obeh.
