DC to DC coverter
Pojdi na stran 1, 2  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
glavca
Član
Član



Pridružen-a: Sre 26 Nov 2008 9:19
Prispevkov: 132
Aktiv.: 1.03
Kraj: straža

PrispevekObjavljeno: Ned Jan 06, 2019 5:59 pm    Naslov sporočila:  DC to DC coverter Odgovori s citatom

Zdravo

Zanima me, kako bi najenostavneje kovertiral zvezno dc signal v dc
in sicer nekako takole...

vhod - > izhod

10V - 1,4V
5V - 2,4V
0V - 3,4V

Se bi dalo analogno ali je potreblo z mikrokontolerjem ?

l.p. Jože
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Saran
Član
Član



Pridružen-a: Pet 13 Feb 2009 16:26
Prispevkov: 722
Aktiv.: 5.73
Kraj: Zasavje

PrispevekObjavljeno: Ned Jan 06, 2019 7:12 pm    Naslov sporočila:   Odgovori s citatom

Če razumem pravilno, želiš na izhodu imeti 1,4V, ko je napetost na vhodu enaka 10V in 3,4V, ko je napetost na vhodu enaka 0V? Se pravi odsek je 3,4V, naklon pa -0,2V. Verjetno bi se dalo s kakim invertirajočim operacijskim ojačevalcem, samo pravilne upore moraš izbrati. s tem sem se ukvarjal pred leti tako, da sem že malo pozabil kako gre... Išči pod ključnimi besedami "signal conditioner" na googlu, mislim, da moraš izbrati operacojski ojačevalec v invertirajoči konfiguraciji z offset-om. Offset pa je možno napraviti z dodatno referenčno napetostjo na enem izmed vhodov, če se ne motim, ali pa na posebnem offset pinu, ki ga imajo nekateri ojačevalci.

lp

_________________
Moja mama je strela, moj fotr je grom. Če hočeš bit moja, prključ se na štrom.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Jan
Član
Član



Pridružen-a: Sob 10 Jun 2006 14:19
Prispevkov: 285
Aktiv.: 1.80
Kraj: Dolenjska

PrispevekObjavljeno: Ned Jan 06, 2019 8:09 pm    Naslov sporočila:   Odgovori s citatom

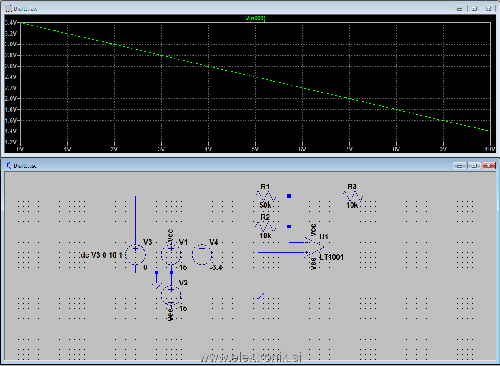

To lahko narediš z enim operacijskim ojačevalnikom (ali pa dvema, pri čemer enega izkoristiš za generiranje offset napetosti -3.4V).
Za osnovo vzameš vezavo "invertirajoči seštevalnik". V shemi je princip vezave, verjetno bi rad imel enojno napajanje - to se lahko pa sam poigraš in predelaš.

Jan



linearna funkcija.png
 Opis:
 Velikost datoteke:  28.24 KB
 Pogledana:  32 krat

linearna funkcija.png


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
glavca
Član
Član



Pridružen-a: Sre 26 Nov 2008 9:19
Prispevkov: 132
Aktiv.: 1.03
Kraj: straža

PrispevekObjavljeno: Pon Jan 07, 2019 8:52 am    Naslov sporočila:   Odgovori s citatom

Točno to bi rabil, rabim za igračkanje z eno regulacijo - krmiljenje ene regulacije s standardnim signalom - 0-10V.

Glede na sem slabši analogni elektronik (beri - strojnik), je kdo pripravljen to naredit 1 kos ali pa vsaj narisat načrt, seveda proti plačilu....

l.p. Jože
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
milan62
Član
Član



Pridružen-a: Ned 04 Jan 2004 23:19
Prispevkov: 2282
Aktiv.: 13.92
Kraj: Kranj

PrispevekObjavljeno: Pon Jan 07, 2019 4:45 pm    Naslov sporočila:   Odgovori s citatom

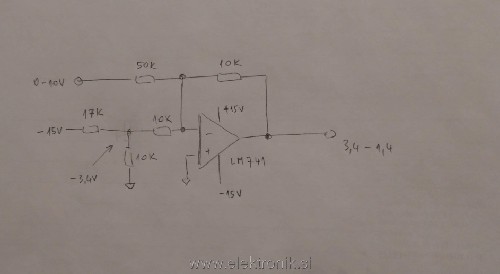

Evo, brezplačno Smile


LP



 Opis:
 Velikost datoteke:  69.35 KB
 Pogledana:  30 krat




_________________
Wasting time online since 1999
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
glavca
Član
Član



Pridružen-a: Sre 26 Nov 2008 9:19
Prispevkov: 132
Aktiv.: 1.03
Kraj: straža

PrispevekObjavljeno: Pon Jan 07, 2019 4:55 pm    Naslov sporočila:   Odgovori s citatom

Vidim da si s Kranja....

Kam dostavim vsaj za malco pa pivo al pa salamo pa 5l rdečega ?

l.p. Jože
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
milan62
Član
Član



Pridružen-a: Ned 04 Jan 2004 23:19
Prispevkov: 2282
Aktiv.: 13.92
Kraj: Kranj

PrispevekObjavljeno: Pon Jan 07, 2019 5:06 pm    Naslov sporočila:   Odgovori s citatom

Jože,
nič ne rabiš dostavljat. Saj poznaš forum, take zadeve počnemo iz veselja in lastnega zadovoljstva.
Izdelaj zadevo in naj ti dobro služi!

LP

_________________
Wasting time online since 1999
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Saran
Član
Član



Pridružen-a: Pet 13 Feb 2009 16:26
Prispevkov: 722
Aktiv.: 5.73
Kraj: Zasavje

PrispevekObjavljeno: Pon Jan 07, 2019 9:17 pm    Naslov sporočila:   Odgovori s citatom

milan62: Zakaj imaš pa dvojno napajanje +15V in -15V?
Mar nebi bilo enostavneje vzeti rail-to-rail ojačevalec in ga napajati z 0 do 12V?

lp

_________________
Moja mama je strela, moj fotr je grom. Če hočeš bit moja, prključ se na štrom.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
milan62
Član
Član



Pridružen-a: Ned 04 Jan 2004 23:19
Prispevkov: 2282
Aktiv.: 13.92
Kraj: Kranj

PrispevekObjavljeno: Pon Jan 07, 2019 10:16 pm    Naslov sporočila:   Odgovori s citatom

Mogoče bi delovalo tudi po tvoji zamisli. Negativno napetost pa še vseeno rabiš, saj moraš nekje dobiti -3,4V

LP

_________________
Wasting time online since 1999
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
MOND
Član
Član



Pridružen-a: Sre 12 Okt 2005 20:05
Prispevkov: 425
Aktiv.: 2.59
Kraj: Ljubljana

PrispevekObjavljeno: Pon Jan 07, 2019 11:09 pm    Naslov sporočila:  Re: DC to DC coverter Odgovori s citatom

glavca je napisal/a:


vhod - > izhod

10V - 1,4V
5V - 2,4V
0V - 3,4V


Fantje, a ste prepričani, da želi glavca +10V pretvoriti v minus 1,4V? Da niso tistole pomišljaji od "vhod pomišljaj >izhod".
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Saran
Član
Član



Pridružen-a: Pet 13 Feb 2009 16:26
Prispevkov: 722
Aktiv.: 5.73
Kraj: Zasavje

PrispevekObjavljeno: Pon Jan 07, 2019 11:11 pm    Naslov sporočila:   Odgovori s citatom

Saj zato sprašujem, ker se mi zdi, da on želi samo pozitivno napetost; se pravi od +1,4V do +3,4V. Glavica, ali se motim?
_________________
Moja mama je strela, moj fotr je grom. Če hočeš bit moja, prključ se na štrom.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Jan
Član
Član



Pridružen-a: Sob 10 Jun 2006 14:19
Prispevkov: 285
Aktiv.: 1.80
Kraj: Dolenjska

PrispevekObjavljeno: Pon Jan 07, 2019 11:20 pm    Naslov sporočila:   Odgovori s citatom

Verjetno je mislil pozitivne izhodne napetosti.
Tako tudi deluje vezje po moji zgornji shemi, če je kdo pogledal simulacijo.
Dvojno napajanje sem narisal zato, ker je bila ta shema "princip delovanja na hitro".

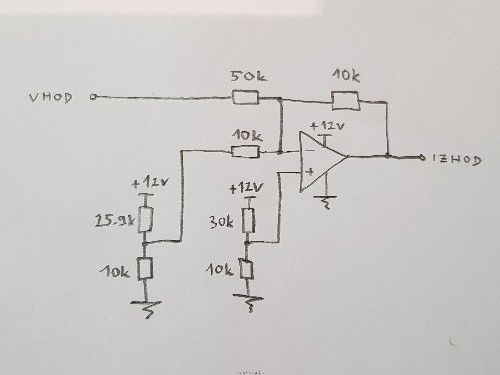

Bolj komot je pa seveda enojno napajanje, npr. 12V. Potem narediš nekaj takega:


Jan



enojno napajanje.jpg
 Opis:
 Velikost datoteke:  1.91 MB
 Pogledana:  6 krat

enojno napajanje.jpg


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
glavca
Član
Član



Pridružen-a: Sre 26 Nov 2008 9:19
Prispevkov: 132
Aktiv.: 1.03
Kraj: straža

PrispevekObjavljeno: Pon Jan 07, 2019 11:33 pm    Naslov sporočila:   Odgovori s citatom

Ja, zgleda da sem zavajajoče napisal....


rabim +1,4 do +3,4V .... tis minus je bil mišljen kot pomišljaj....

se opravičujem....

A je potem zadnja shema prava ? ojačevalec je še vedno verjetno LM741... ?

probam jutri, pa javim delovanje...

l.p. Jože
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
milan62
Član
Član



Pridružen-a: Ned 04 Jan 2004 23:19
Prispevkov: 2282
Aktiv.: 13.92
Kraj: Kranj

PrispevekObjavljeno: Tor Jan 08, 2019 12:05 am    Naslov sporočila:   Odgovori s citatom

glavca je napisal/a:


A je potem zadnja shema prava ? ojačevalec je še vedno verjetno LM741... ?

probam jutri, pa javim delovanje...

l.p. Jože


Za vezje po zadnji shemi bo bolj primeren LM358

LP

_________________
Wasting time online since 1999
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Jan
Član
Član



Pridružen-a: Sob 10 Jun 2006 14:19
Prispevkov: 285
Aktiv.: 1.80
Kraj: Dolenjska

PrispevekObjavljeno: Tor Jan 08, 2019 12:08 am    Naslov sporočila:   Odgovori s citatom

Ja, vse tri sheme pretvorijo +10V v +1,4V in tako naprej.
Lahko poskusiš z ojačevalnikom 741, ampak verjetno karakteristika ne bo več linearna pri nizkih izhodnih napetostih.
Bolje bo, če boš uporabil kakšen ojačevalnik z rail-to-rail izhodom (LM358 kot je napisal milan62).

Jan
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
