 Objavljeno: Sre Avg 23, 2006 3:19 pm Naslov sporočila: Rad bi naredil en dekoder |
 |
|
Zdravo zanima me kje se bi dalo dobiti vse potrebno za izdelavo dekoderja na telje strani http://www.frederiksson.dk/indexeng.html (dekoder Marklin Compatible Decoder Type 2a bi rad izdelal)Bi se to dalo dobiti kje v sloveniji?Na tej strani pa mislim da so vsi deli ki bi jih poterboval http://www.frederiksson.dk/dec-2-6.gif .
_________________
LP Anej |
|
| Nazaj na vrh |
|
 |
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.70
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Sre Avg 23, 2006 3:29 pm Naslov sporočila: |
|
|
Pri nas v cenikih znanih trgovin ni NDC7002 in SI9955 in NDC351. Se pa najdejo ustrezni enakovredni FE tranzistorji. Funkcionalno gledano opravljajo precej navadne naloge (prižiganje žarnice ali vrtenje motorja). Motor M je verjetno DC motor z za vsako smer svojim navitjem? Konstrukcija (stikalo?) nad pini 6,7,8,9 najbrž regulira hitrost (PWM in smer motorja).
Jur
|
|
| Nazaj na vrh |
|
|
anejTS
Član
Pridružen-a: Sob 19 Avg 2006 22:38
Prispevkov: 61
Aktiv.: 0.27
Kraj: ptuj
|
| Objavljeno: Sre Avg 23, 2006 5:26 pm Naslov sporočila: |
|
|
| jur je napisal/a: |
| Konstrukcija (stikalo?) nad pini 6,7,8,9 najbrž regulira hitrost (PWM in smer motorja). |
Ne razumem prav dobro kaj hočeš z tem reči?Kje pa se bi dalo vse to dobiti in kolk bi nekje prišlo?
Motor pa zgleda takole!
_________________
LP Anej |
|
| Nazaj na vrh |
|
|
bungee
Član
Pridružen-a: Pon 07 Mar 2005 18:49
Prispevkov: 1479
Aktiv.: 6.24
Kraj: Ljubljana
|
| Objavljeno: Sre Avg 23, 2006 8:41 pm Naslov sporočila: |
|
|
PWM - pulzno širinska modulacija, v tvojem primeru se uporablja za regulacijo hitrosti.
Ker se mi dozdeva, da si bolj ko ne začetnik na področju ti priporočam, da se lotiš izdelave česa večjega kot smd, ki je opisan na tisti strani. Poleg tega pa boš elemente, ki so uporabljeni tam zelo težko dobil pri nas. Preveri HTE, Ic itd... te trgovine imajo tudi cenik na netu.
|
|
| Nazaj na vrh |
|
|
anejTS
Član
Pridružen-a: Sob 19 Avg 2006 22:38
Prispevkov: 61
Aktiv.: 0.27
Kraj: ptuj
|
| Objavljeno: Sre Avg 23, 2006 8:53 pm Naslov sporočila: |
|
|
| bungee je napisal/a: |
Ker se mi dozdeva, da si bolj ko ne začetnik na področju ti priporočam, da se lotiš izdelave česa večjega kot smd, ki je opisan na tisti strani |
Ja res sem čisti začetnik zato pa me vse zanima kaj je to smd?
_________________
LP Anej |
|
| Nazaj na vrh |
|
|
frenki
Moderator
Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 6732
Aktiv.: 28.41
Kraj: Ljubljana (JN76GB)
|
| Objavljeno: Sre Avg 23, 2006 9:00 pm Naslov sporočila: |
|
|
| anejTS je napisal/a: |
| bungee je napisal/a: |
Ker se mi dozdeva, da si bolj ko ne začetnik na področju ti priporočam, da se lotiš izdelave česa večjega kot smd, ki je opisan na tisti strani |
Ja res sem čisti začetnik zato pa me vse zanima kaj je to smd? |
Glede na tole ti predlagam, da si prebereš sporočila na tem forumu. Med drugim tudi pravila , če pa bo po branju še kako vprašanje pa na dan z njim.
Lp, Frenki
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Pon 23 Avg 2004 16:16
Prispevkov: 16777190
Aktiv.: 70812.11
|
| Objavljeno: Sre Avg 23, 2006 9:03 pm Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
anejTS
Član
Pridružen-a: Sob 19 Avg 2006 22:38
Prispevkov: 61
Aktiv.: 0.27
Kraj: ptuj
|
| Objavljeno: Sre Avg 23, 2006 9:03 pm Naslov sporočila: |
|
|
aja že vem kaj misliš z tem smd.Ja jaz bi enega od teh dekoderjev rad naredil v večjem številu!(10-15 kosov)Prvega dekoderja prav sploh nisem videl hvala da si povedal!
_________________
LP Anej |
|
| Nazaj na vrh |
|
|
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.70
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Čet Avg 24, 2006 9:59 am Naslov sporočila: |
|
|
Problem je v tem, da glavnih komponent (polprevodnikov) iz načrta pri nas nimajo. Naročiš jih lahko iz tujine (farnell), kar je drago. Lahko pa uporabiš ekvivalente. Najbolje je, da preveriš pri avtorju vezja, kaj je najboljši nadomestek za prej omenjene tranzistorje (NDC7002 in SI9955 in NDC351).
Jur
Nazadnje urejal/a jur Čet Avg 24, 2006 10:14 am; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.70
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Čet Avg 24, 2006 10:12 am Naslov sporočila: |
|
|
| anejTS je napisal/a: |
| jur je napisal/a: |
| Konstrukcija (stikalo?) nad pini 6,7,8,9 najbrž regulira hitrost (PWM in smer motorja). |
Ne razumem prav dobro kaj hočeš z tem reči?Kje pa se bi dalo vse to dobiti in kolk bi nekje prišlo? |

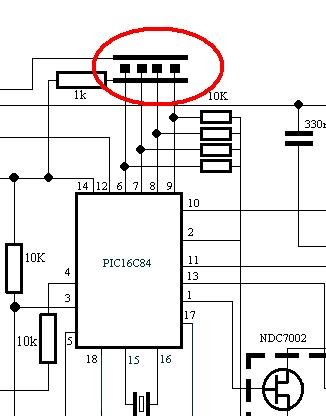

Hotel sem reči, da mi ni jasno kaj dela tisto z rdečim obkroženo (na priloženi sliki).
Videti je kot neke vrste (drsno?) stikalo. Vsekakor ni standarden risarski simbol za risanje vezij.
Jur
| Opis: |
|
| Velikost datoteke: |
22.79 KB |
| Pogledana: |
1 krat |
|
|
|
| Nazaj na vrh |
|
|
NeoTO
Član
Pridružen-a: Pon 28 Mar 2005 19:19
Prispevkov: 2752
Aktiv.: 11.62
Kraj: Trzic
|
| Objavljeno: Čet Avg 24, 2006 10:14 am Naslov sporočila: |
|
|
Ne vem zakaj bi toliko kompliciral. Gre za digitalni dekoder. Tiste tranzistorje pa preklaplja z mikroprocesorjem, zato bi bilo najboljše vzeti kakšne digitalne tranzistorje ali pa MOSFET-e, vezje pa na novo narisat.
_________________
Lp,
Matevž |
|
| Nazaj na vrh |
|
|
NeoTO
Član
Pridružen-a: Pon 28 Mar 2005 19:19
Prispevkov: 2752
Aktiv.: 11.62
Kraj: Trzic
|
| Objavljeno: Čet Avg 24, 2006 10:23 am Naslov sporočila: |
|
|
| jur je napisal/a: |
| anejTS je napisal/a: |
| jur je napisal/a: |
| Konstrukcija (stikalo?) nad pini 6,7,8,9 najbrž regulira hitrost (PWM in smer motorja). |
Ne razumem prav dobro kaj hočeš z tem reči?Kje pa se bi dalo vse to dobiti in kolk bi nekje prišlo? |
Hotel sem reči, da mi ni jasno kaj dela tisto z rdečim obkroženo (na priloženi sliki).
Videti je kot neke vrste (drsno?) stikalo. Vsekakor ni standarden risarski simbol za risanje vezij.
Jur |
Tisto mi zgleda bolj kot kakšen hardware jumper za določanje naslova vlakca.
_________________
Lp,
Matevž |
|
| Nazaj na vrh |
|
|
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.70
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Čet Avg 24, 2006 10:26 am Naslov sporočila: |
|
|
| NeoTO je napisal/a: |
| Ne vem zakaj bi toliko kompliciral. Gre za digitalni dekoder. Tiste tranzistorje pa preklaplja z mikroprocesorjem, zato bi bilo najboljše vzeti kakšne digitalne tranzistorje ali pa MOSFET-e, vezje pa na novo narisat. |
Vezje je seveda preprosto. Ampak če AnejTS ne ve niti tega, kje bi dobil komponente bo/je problem.Če mu predlagamo, da naj namesto NDC7002 in SI9955 in NDC351 da v vezje nekaj drugega in ne bo delalo, bomo mi krivi. Zato je najbolje preveriti pri avtorju (Frankie Frederiksson). Original načrt je že sam po sebi hecno narisan, ker pri tranzistorjih manjkajo puščice. Še nikoli videl kaj takega.
Ja, obkroženi del je res adresa. Kot je opisano nekje na webu se ga na originalnem vezju kar prelota, niti nima jumperja. Glede na to, da gre vezje v lokomotivo, mora biti majhno. Drugo kot SMD skoraj odpade.
Jur
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Pon 23 Avg 2004 16:16
Prispevkov: 16777190
Aktiv.: 70812.11
|
| Objavljeno: Čet Avg 24, 2006 11:46 am Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
anejTS
Član
Pridružen-a: Sob 19 Avg 2006 22:38
Prispevkov: 61
Aktiv.: 0.27
Kraj: ptuj
|
| Objavljeno: Čet Avg 24, 2006 2:33 pm Naslov sporočila: |
|
|
| jur je napisal/a: |
| Vezje je seveda preprosto. Ampak če AnejTS ne ve niti tega, kje bi dobil komponente bo/je problem.Če mu predlagamo, da naj namesto NDC7002 in SI9955 in NDC351 da v vezje nekaj drugega in ne bo delalo, bomo mi krivi. |
Ne neboste vi krivi(ker bi rad mal sprobaval kako in kaj.mi je vseeno skor če dela sam boljše je če dela)Sam potem če bi kaj drugega vzel te bi še rabil vezje mal drugačno ali ne?
_________________
LP Anej |
|
