Dolžina žičk (nogic) pri tuljavah


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika za začetnike
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
SlyCrespo
Član
Član



Pridružen-a: Sob 30 Mar 2019 22:01
Prispevkov: 171
Aktiv.: 2.81
Kraj: Ptuj

PrispevekObjavljeno: Ned Apr 07, 2019 3:10 pm    Naslov sporočila:  Dolžina žičk (nogic) pri tuljavah Odgovori s citatom

Zdravo!

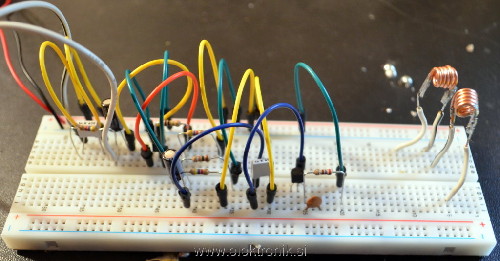

Delam eno vezje, kjer sta dve tuljavi. Ker je debelina bakrenih žičk, iz katerih sem naredil tuljavi 1mm, tuljavi ne greta v preizkuševalno ploščico. Zato sem prilotal na obe tuljavi ene 3 cm dolge žičke? Ali to vpliva na delovanje tuljav? Je to vredu ali ne?



 Opis:
 Velikost datoteke:  142.54 KB
 Pogledana:  10 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Spajky
Član
Član



Pridružen-a: Ned 27 Jun 2010 0:05
Prispevkov: 1095
Aktiv.: 6.54
Kraj: Obala

PrispevekObjavljeno: Ned Apr 07, 2019 6:00 pm    Naslov sporočila:   Odgovori s citatom

Exclamation Če si že oni dve tuljavici dajal na žičke, bi bilo najbolje, da so čimkrajše do "ploščice"; vsako podaljševanje vpliva na induktivnost, kapacitivnost ali oboje ... Vse je pa odvisno od frekvence za katero sta projektirani oz. kompletno vezje Rolling Eyes ...
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
qwertz
Član
Član



Pridružen-a: Ned 01 Jun 2008 11:57
Prispevkov: 2535
Aktiv.: 13.16
Kraj: Vrhnika

PrispevekObjavljeno: Ned Apr 07, 2019 6:41 pm    Naslov sporočila:   Odgovori s citatom

Lastnosti, kot so upornost, induktivnost, kapacitivnost so SNOVNO-GEOMETRIJSKE lastnosti. Torej, induktivnost tvoje tuljave je odvisna od snovi (bakra) in geometrije (premer žice, število ovojev, dolžina žice, premer tuljave...).

Torej, dobiš drugačno induktivnost, če podaljšaš priključke. Za koliko se ti spremeni in ali vpliva na tvoje vezje, je pa treba izračunat in izmerit.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Saran
Član
Član



Pridružen-a: Pet 13 Feb 2009 16:26
Prispevkov: 729
Aktiv.: 3.96
Kraj: Zasavje

PrispevekObjavljeno: Ned Apr 07, 2019 7:35 pm    Naslov sporočila:   Odgovori s citatom

Vsaka žica (tudi ravna) se pri izmenični napetosti obnaša kot tuljava in ima svojo induktivnost.

Pa še tole. Tiste bakrene žice iz katerih si izdelal tuljave morajo biti izolirane ali polakirane oz. se ne smejo stikati skupaj v navitju, ker ti sicer tuljava ne bo delovala pravilno. Lahko poskusiš uporabiti tudi tanjšo žico, ki paše v breadboard. Induktivnost tuljave pa lahko na grobo spreminjaš tako, da tuljavo (razmik med navoji) s prsti raztegneš narazen ali skrčiš skupaj.

_________________
Moja mama je strela, moj fotr je grom. Če hočeš bit moja, prključ se na štrom.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
SlyCrespo
Član
Član



Pridružen-a: Sob 30 Mar 2019 22:01
Prispevkov: 171
Aktiv.: 2.81
Kraj: Ptuj

PrispevekObjavljeno: Ned Apr 07, 2019 8:05 pm    Naslov sporočila:   Odgovori s citatom

Kaj pa če pustim izolacijo gor na žici, da se nebodo stikale ?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Spajky
Član
Član



Pridružen-a: Ned 27 Jun 2010 0:05
Prispevkov: 1095
Aktiv.: 6.54
Kraj: Obala

PrispevekObjavljeno: Ned Apr 07, 2019 9:10 pm    Naslov sporočila:   Odgovori s citatom

naredi novi tuljavici iz bakrene lakirane-izolirane žice ... hudič, nisem niti gledal, da je žica tuljavic gola d'oh!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
s56al
Član
Član



Pridružen-a: Pon 19 Sep 2005 12:03
Prispevkov: 740
Aktiv.: 3.33
Kraj: JN66SI & JN76TM

PrispevekObjavljeno: Pon Apr 08, 2019 1:10 pm    Naslov sporočila:   Odgovori s citatom

Glede na velikost tvojih tuljavic, predvidevam, da gre za nekakšno vezje v UKV frekvenčnem področju. Morda mali UKV oddajnik? Kakorkoli, če želiš kolikor toliko verodostojne rezultate, ti predlagam, da vsaj visokofrekvenčni del vezja okoli teh dveh tuljavic sestaviš:

- s spajkanjem elementov "v zraku" ali
- na kosu nezjedkanega laminata, kjer bakreno površino izrabiš za maso, nekaj v tem stilu - KLIK!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
SlyCrespo
Član
Član



Pridružen-a: Sob 30 Mar 2019 22:01
Prispevkov: 171
Aktiv.: 2.81
Kraj: Ptuj

PrispevekObjavljeno: Pon Apr 08, 2019 1:15 pm    Naslov sporočila:   Odgovori s citatom

Kaj pa pomeni spajkanje v zraku?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Saran
Član
Član



Pridružen-a: Pet 13 Feb 2009 16:26
Prispevkov: 729
Aktiv.: 3.96
Kraj: Zasavje

PrispevekObjavljeno: Pon Apr 08, 2019 1:35 pm    Naslov sporočila:   Odgovori s citatom

Komponente spajkaš tako, da se ne dotikajo plošče.
Zadevo imaš tudi naslikano na linku, ki ti ga je da s56al.

_________________
Moja mama je strela, moj fotr je grom. Če hočeš bit moja, prključ se na štrom.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
