Poskusil sem programirati 12F675 preko ICSP.
Uporabil sem 20 cm dolge žice in PICstart Plus programator. Na eni strani prispajkan na podnožje čipa, na drugi strani konektor, ki paše na vezje.

Če je bil na vezju vgrajen samo PIC je bila uspešnost programiranja večja (mislim, da je običajno javilo 1 napako pri branju).
Če pa so na vezju tudi ostali elementi, pa javi več napak pri branju, včasih javi, da je protected, itd.
Vezje je tako da so pini Vp, CLK in DTA brez povezav v preostalo vezje, na napajanje pa imam nekaj kondenzatorjev (22u, 100n, + 100n pri procesorju)


So kakšne omejitve, posebni programatorji, kakšna "fora" za premostitev težave?


Lp,
Peter

[Sokrat]

[jur]

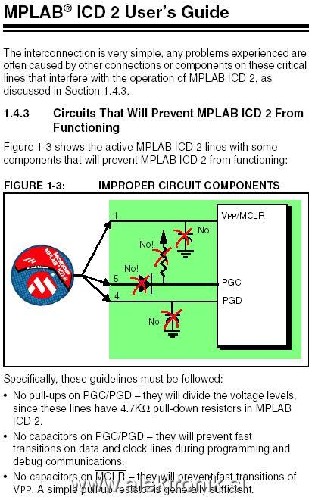

Preberi navodila za microchipov ICD2. Tam je opisano in narisano kaj se sme in kaj ne.

Jur

[igor_k]

Tudi sam imam problem pri programiranju 12F629: MCLR je prazen, CLK in DATA pa preko uporov (330) na en modul (SPI).
Vse je v redu, če ta modul ni priklopljen na napajanje. Če pa ta modul priklopim na napajanje in hočem programirati PIC, mi javi napake.
Vendar to ni najhujše: PIC postane neuporaben. Lahko ga brišeš in ponovno programiraš (verify je ok!), vendar vsi izhodi so mrtvi in tudi program v njemu ne deluje (ne gre v SLEEP).
V čem je fora, ker kmalu mi bo zmanjkalo čipov .

[DMan]

Ali nimaš MCLR preko pullup upora vezanega na VDD. Če je MCLR povsem prazen se seveda PIC ne bo zbudil iz reseta.
Ali ima 12F629 opcijo kot nekateri čipi 18F serije da z konfiguracijskim bitom določiš da MCLR pin uporabljaš kot vhodni/izhodni in ne kot MCLR.

[igor_k]

MCLR je interno vezan na Vdd, torej GP3 deluje kot vhod.
Da bo bolj jasno: vezje deluje normalno, če programiram z izklopljenim modulom.
Če pa modul vklopim in programiram jevi napako in PIC se ne odziva več, čeprav ga potem programiram z izklopljenim modulom in verify javi ok!

[Silvo]

[igor_k]

Uporabljam PICSTART plus programator.

Finta je v tem, da pic-a lahko brišem in programiram, vendar v vezju ne deluje več - na pinih ni signalov in tudi v SLEEP ne gre! Kot da se ne resetira in program ne more štartati.

[Silvo]

[igor_k]

Silvo, nisem ravno expert za pic-e. Če je zadnja lokacija pobrisana, a potem notranji oscilator ne deluje več?

[futuristic]

Še vedno deluje, samo ne moreš ga več takole kalibrirati:

[matjazkariz]

Kalibracijska vrednost na zadnji lokaciji samo umeri notranji oscilator, da je delovna frekvenca pri neki normalni temperaturi v rangu +- 1 do 2%(odvisno od procesorja). Če to vrednost pobrišeš, potem bo odstopanje delovne frekvence precej večje. Procesor pa bo delal še vedno.

[igor_k]

Glede na datasheet tudi jaz tako razumem, da oscilator še vedno mora delati (točnost ni pomembna), vendar sem ravno zdaj pokvaril še zadnji čip. naslov 1024 kaže 0, torej se je kalibracija izbrisala.
Nič mi ni jasno...

[igor_k]

Če vklopim interni oscilator s clkout, potem na izhodu dobim impulze, torej oscilator dela. In to je tudi vse, kar deluje na tem pic-u. Ni mi jasno, kaj bi ga lahko skurlo...
