MI 7022 ne dela
Pojdi na stran 1, 2  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Merilna tehnika in senzorji
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
Kapko
Član
Član



Pridružen-a: Ned 12 Apr 2020 15:06
Prispevkov: 23
Aktiv.: 0.48
Kraj: Javornik

PrispevekObjavljeno: Tor Dec 01, 2020 2:03 am    Naslov sporočila:  MI 7022 ne dela Odgovori s citatom

Zdravo,

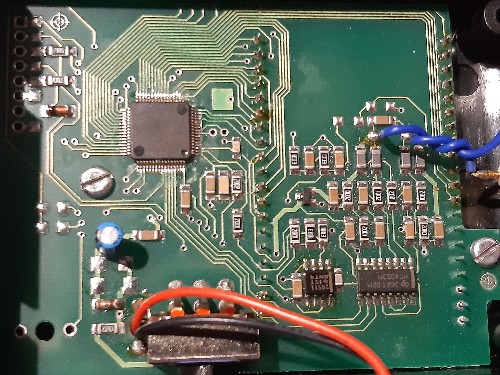

Iskrin termometer Mi 7022, mi ne deluje. Zamenjane baterije, 2x AA, stikalo je o.k., ko ga prižgem, se LCD ne prižge, vleče pa 120 mA. Napetost napajanja pade iz 3 na 2,85V.
Edina stvar, ki ni SMD je elko 10 mF. Pomoje gladilni. Na kondenzatorju namerim samo 0,5V. Vzporedno z njim je element, ki mi zgleda kot dioda.
Je možno, da je prebita, oz. Dela kratek stik?
Na vhodu čipa HC4053M, ravno tako namerim 0,5V.
Če je to dioda na vhodu, je to zaščita pred napačno polariteto?
Jo odtajam proč in probam, seveda z pravilno vstavljenimi batarijami?
Hvala za kakšen nasvet.
Lp



 Opis:
 Velikost datoteke:  3 MB
 Pogledana:  27 krat




_________________
Nisem šolan štromar.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
rplink3r
Član
Član



Pridružen-a: Tor 06 Feb 2007 20:02
Prispevkov: 480
Aktiv.: 2.30
Kraj: Levec

PrispevekObjavljeno: Tor Dec 01, 2020 8:23 am    Naslov sporočila:   Odgovori s citatom

Dioda je lahko prebita, mogoče je narejeno samo upor->zener dioda, samo nekako moraš ugotovit na kakšni napetosti naj bi to dejansko delovalo.

Sicer pa odlotaš diodo in jo zmeriš zunaj vezja, ter preveriš kakšna je upornost na pozicije diode na vezju, če je mala, recimo par ohmov bo nekaj druga narobe na vezju.

_________________
"The statement below is false."
"The statement above is true."
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
Kapko
Član
Član



Pridružen-a: Ned 12 Apr 2020 15:06
Prispevkov: 23
Aktiv.: 0.48
Kraj: Javornik

PrispevekObjavljeno: Tor Dec 01, 2020 1:16 pm    Naslov sporočila:   Odgovori s citatom

Hvala za nasvet.
Zener dioda? Stabilizacija napetosti za inštrument? Bom poizskusil odlotat ter nekako pomerit. (YT). Tisti upor pred Z diodo je upor 20R0. 20 ohmov? Upor je na +.
Brez Z diode bi bila napetost previsoka?
Ima mogoče kdo shemo MI 7022?

_________________
Nisem šolan štromar.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bostjang
Član
Član



Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3158
Aktiv.: 14.23
Kraj: Postojna

PrispevekObjavljeno: Sre Dec 02, 2020 6:59 pm    Naslov sporočila:   Odgovori s citatom

Tudi elektrolitski (ali keramični) kondenzator je lahko v stiku, sicer bolj redko.
Kam teče tok lahko ugotavljaš tudi preko padcev napetosti na vezicah. Pristop sem že večkrat uporabil.


Nazadnje urejal/a bostjang Čet Dec 03, 2020 8:22 am; skupaj popravljeno 1 krat
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Kapko
Član
Član



Pridružen-a: Ned 12 Apr 2020 15:06
Prispevkov: 23
Aktiv.: 0.48
Kraj: Javornik

PrispevekObjavljeno: Sre Dec 02, 2020 9:57 pm    Naslov sporočila:   Odgovori s citatom

Rplink3r je mislim da kar zadel. Tisto zna bit ZD, kakor sem iskal po netu o stabilizaciji z ZD, je to potem nekako točno to.
Napetost iz 3V zniža, oz. stabilizira na nekaj manj 2,2V? 1,8V?

Super bi bilo dobit načrt ali pa izvedeti kakšna je ustrezna napetost iz stabilizatorja.
Diodo sumim tudi zaradi čudnega lota na eni strani, kot bi bil pregret- požrt.
SMD odspajkat mi ni problem, nazaj prispajkat pa. 😁

Ali bi se npr. 3 Si diode serijsko obnašale enako, kot
2,1V Z dioda?

_________________
Nisem šolan štromar.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bostjang
Član
Član



Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3158
Aktiv.: 14.23
Kraj: Postojna

PrispevekObjavljeno: Čet Dec 03, 2020 8:21 am    Naslov sporočila:   Odgovori s citatom

Preveč na hitro sem prebral in mislil, da je baterija 9 V. Iz 3 V pa bi šlo stabilizirati.

Ali ima dioda kakšne barvne obročke? Slika je malo zmigana in ni jasno videti.

Zenerce za tako nizko napetost ima precej okroglo karakteristiko, zato tudi tri zaporedne diode ne bodo veliko slabše.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Kapko
Član
Član



Pridružen-a: Ned 12 Apr 2020 15:06
Prispevkov: 23
Aktiv.: 0.48
Kraj: Javornik

PrispevekObjavljeno: Čet Dec 03, 2020 6:08 pm    Naslov sporočila:   Odgovori s citatom

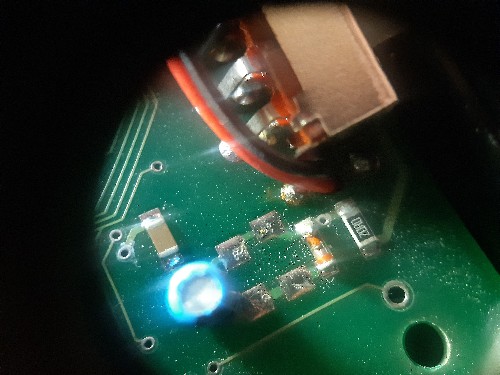

Nekako mi je uspelo slikat, preko dodatne leče u 5x povečavo...
Moje oči vidijo iz pozitivne strani oranžno, črno, bakreno?, oranžno.
Bom poizskusil z tremi Si diodami zaporedno.
Hvala zaenkrat.



 Opis:
 Velikost datoteke:  4.67 MB
 Pogledana:  17 krat




_________________
Nisem šolan štromar.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Kapko
Član
Član



Pridružen-a: Ned 12 Apr 2020 15:06
Prispevkov: 23
Aktiv.: 0.48
Kraj: Javornik

PrispevekObjavljeno: Sre Dec 09, 2020 5:12 pm    Naslov sporočila:   Odgovori s citatom

Deluje!
Pri treh diodah zaporedno namesto ZD, je instrument deloval, vendar je kazal Lo Batt.
Z štirimi 1N4001, imam napetost 2,9V, kljub novim baterijam, 3,2V.

Še vedno pa se priporočam za podatek originalne Z Diode, ali pa pravo napetost stabilizacije.
Hvala.



 Opis:
 Velikost datoteke:  3.48 MB
 Pogledana:  8 krat




_________________
Nisem šolan štromar.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1735
Aktiv.: 12.55
Kraj: Medvode - med vodami

PrispevekObjavljeno: Sre Dec 09, 2020 8:58 pm    Naslov sporočila:   Odgovori s citatom

M430F135 ima napajanje od min. 1V8 do max. 3V6, s tem da je delovno območje od 1V8 do 3V2.

HC4053 Analog multi/demultiplexer ima napajanje od min. 2V do max. 6V.
TLV2451 (marking 2451I) Op-amp ima napajanje od min. 2V7 do max. 6V.

Jaz bi glede na to izbral zenerco 3V.
Tudi, če prav vidim na sliki, ima dioda vsaj en oranžen obroček. Oranžna barva pomeni v barvni lestvici označevanja št. 3. Mogoče je to slučajno.

_________________
Največji čar - električar
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Jaka57
Moderator
Moderator



Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5766
Aktiv.: 25.97
Kraj: Grosuplje

PrispevekObjavljeno: Sre Dec 09, 2020 9:25 pm    Naslov sporočila:   Odgovori s citatom

DusanK je napisal/a:
...HC4053 Analog multi/demultiplexer ima napajanje od min. 2V do max. 6V.........



74HC_HCT4053.pdf
 Opis:

Download
 Ime datoteke:  74HC_HCT4053.pdf
 Velikost datoteke:  377.11 KB
 Downloadano:  4 krat


_________________
Lp, Jaka
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
MOND
Član
Član



Pridružen-a: Sre 12 Okt 2005 20:05
Prispevkov: 623
Aktiv.: 2.81
Kraj: Ljubljana

PrispevekObjavljeno: Sre Dec 09, 2020 9:25 pm    Naslov sporočila:   Odgovori s citatom

Samo še eno razmišljanje: Je kdo pomislil, kaj je bil razlog za uničenje zenerce?
Glede na to da 2xAA alkalne ne presežejo 3,2V kratkotrajno, ko so popolnoma nove, bi jaz razmišljal v smeri, da je tisto lahko tudi navadna dioda, ki prevaja ob narobe vstavljenih baterijah. Tok skozi njo omejuje 20ohm upor, da ne crkne ravno takoj, čeprav jo 100mA najbrž čez nekaj časa le skuri sploh če so dobre baterije ali pa celo kakšne NiMh. Obratna napetost reda 0,5V, ki se ob tem pojavi na njej pa naj ne bi škodovala elektroniki za njo.

Na to razmišljanje sem prišel potem, ko je DusanK podal vršne napajalne napetosti.
Pri nizkih napajalnih napetostih z baterijami sem večkrat naletel na podobno zaščito z navadno diodo. Z zaščito zaporedno vezane diode se izgubi prevelik procent napajalne napetosti.

Aja pa še nekaj: sklop 20ohm + 3V zenerca samo na hitro sprazni višek v baterijah, potem pa služi samo rezanju previsoke napetosti, ki naj bi prišla ...odkod že?

mojih 50Centov
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1735
Aktiv.: 12.55
Kraj: Medvode - med vodami

PrispevekObjavljeno: Sre Dec 09, 2020 9:47 pm    Naslov sporočila:   Odgovori s citatom

Jaka57 je napisal/a:
DusanK je napisal/a:
...HC4053 Analog multi/demultiplexer ima napajanje od min. 2V do max. 6V.........

Jaz sem gledal od TI, kot je ta čip in pozabil pripeti povezavo.

_________________
Največji čar - električar
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Jaka57
Moderator
Moderator



Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5766
Aktiv.: 25.97
Kraj: Grosuplje

PrispevekObjavljeno: Sre Dec 09, 2020 9:52 pm    Naslov sporočila:   Odgovori s citatom

DusanK je napisal/a:
Jaz sem gledal od TI, kot je ta čip in pozabil pripeti povezavo.
Saj ni problema, toda čudno se mi je zdelo, da bi šel HC samo do 6V,
Tudi TIjev je Max Vcc-Vee 10.5V.

_________________
Lp, Jaka
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Jaka57
Moderator
Moderator



Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5766
Aktiv.: 25.97
Kraj: Grosuplje

PrispevekObjavljeno: Sre Dec 09, 2020 9:55 pm    Naslov sporočila:   Odgovori s citatom

Kar se pa Z diode tiče, boš moral malo probat, kajti teli obročki so pri različnih proizvajalcih različni.
Zna biti, da dioda ščiti MCU, da napetost ne bi presegla 3.6V, glede na to, da je v bližini napajalnih povezav.

_________________
Lp, Jaka
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1735
Aktiv.: 12.55
Kraj: Medvode - med vodami

PrispevekObjavljeno: Sre Dec 09, 2020 10:06 pm    Naslov sporočila:   Odgovori s citatom

@MOND, tudi jaz sem pomislil na to, da je lahko navadna dioda kot zaščita pred napačno polariteto.
Upor pa sem potem, ko je @Kapko omenil barvne obročke, ki pa jih na navadni melf diodi ni, razen črne, ki označuje katodo, pripisal bolj sklopu zener diodi kot zaščiti.
Po vsej verjetnosti imaš prav.
Možno je, da je diodo tako scvrlo, da je postala mavrično trupelce. Smile

Sam inštrument MI7022 naj bi imel tipično porabo vsega 1,7mA.

_________________
