kitarski ojačevalec


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Zabavna elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
BLAZ001
Član
Član



Pridružen-a: Ned 18 Jun 2017 22:16
Prispevkov: 34
Aktiv.: 0.41
Kraj: Črenšovci

PrispevekObjavljeno: Sre Dec 09, 2020 5:38 pm    Naslov sporočila:  kitarski ojačevalec Odgovori s citatom

Pozdravljeni!

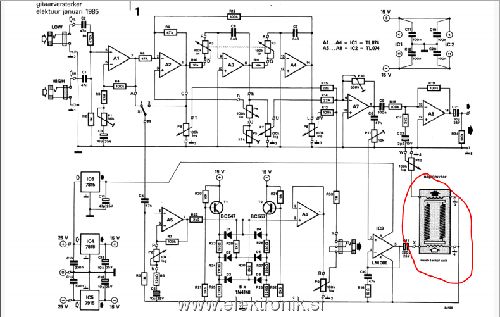

namen imam izdelati kitarski ojačevalec. Načrt sem našel v reviji Elektor in sicer januar 1985. in sem naletel na nekaj težav in me zanima če ga je kdo mogoče poskušal kdaj sestavljati in bi mi svetoval. večina teh težav je nastala ker je besedilo v nemščini, ki pa je zame španska vas.
1. zanima me kakšno vrednost potenciometra P13 predlagate.
2. zanima me če naj posebej pazim na velikost samega ohišja za zvočnik?
3. zanima me še pa en element ki ne vem kaj bi lahko bil in kje se ga da dobit?

lep pozdrav!
Blaž



 Opis:
 Velikost datoteke:  147.72 KB
 Pogledana:  46 krat




januar_1985.pdf
 Opis:

Download
 Ime datoteke:  januar_1985.pdf
 Velikost datoteke:  23.42 MB
 Downloadano:  9 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1735
Aktiv.: 12.55
Kraj: Medvode - med vodami

PrispevekObjavljeno: Sre Dec 09, 2020 6:55 pm    Naslov sporočila:   Odgovori s citatom

V Archive.org se najde marsikaj, tudi angleška verzija Elektorja, če ti je ta bolj domača.
Članek je v februarski št. leta 1985, tvoj nemški pa očitno v januarski 1985.
Spodaj imaš na izbiro še veliko številk različnih letnikov.

_________________
Največji čar - električar
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MOND
Član
Član



Pridružen-a: Sre 12 Okt 2005 20:05
Prispevkov: 623
Aktiv.: 2.81
Kraj: Ljubljana

PrispevekObjavljeno: Sre Dec 09, 2020 7:12 pm    Naslov sporočila:   Odgovori s citatom

Rdeče obkrožen element = "spring reverb" uporabi google
Velikost ohišja je odvisno od uporabljenega zvočnika, pri majhnih kitarskih ojačevalnikih je ponavadi zadaj odprto in ni kritično.
Pripeta slika je tako zrnata, da ne vidim kje je P13.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Jaka57
Moderator
Moderator



Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5766
Aktiv.: 25.97
Kraj: Grosuplje

PrispevekObjavljeno: Sre Dec 09, 2020 8:54 pm    Naslov sporočila:   Odgovori s citatom

MOND je napisal/a:
.......Pripeta slika je tako zrnata, da ne vidim kje je P13.

Saj ga ni na pripeti shemi, drugače pa je to master, ki gre iz tega predojačevalnika na PA (iz C21), ki je na koncu članka (STK077).
V prilogi je članek iz angleškega Elektorja.
Kvaliteta je slaba, ker je bila revija skenirana.



Kitarski ojačevalnik_kpl.pdf
 Opis:

Download
 Ime datoteke:  Kitarski ojačevalnik_kpl.pdf
 Velikost datoteke:  8.84 MB
 Downloadano:  14 krat


_________________
Lp, Jaka


Nazadnje urejal/a Jaka57 Sre Dec 09, 2020 9:18 pm; skupaj popravljeno 4 krat
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
MOND
Član
Član



Pridružen-a: Sre 12 Okt 2005 20:05
Prispevkov: 623
Aktiv.: 2.81
Kraj: Ljubljana

PrispevekObjavljeno: Sre Dec 09, 2020 8:59 pm    Naslov sporočila:   Odgovori s citatom

Jaka57:) Saj sem lepo napisal, da ne vidim kje je P13.
Očitno imaš shemo celotnega ojačevalnika. Lahko bi jo pripel v temo, da bomo lažje rešili BLAZev problem:)
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Jaka57
Moderator
Moderator



Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5766
Aktiv.: 25.97
Kraj: Grosuplje

PrispevekObjavljeno: Sre Dec 09, 2020 9:06 pm    Naslov sporočila:   Odgovori s citatom

Ja, si napisal, toda mislil sem, da je problem v slabi kvaliteti slike, zato se šel pogledat tega Elektorja iz l.1985 in na shemi ga ni vrisanega,
je pa na tisti montažni shemi, ki jo lahko najdeš v prilogi.

_________________
Lp, Jaka
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
MOND
Član
Član



Pridružen-a: Sre 12 Okt 2005 20:05
Prispevkov: 623
Aktiv.: 2.81
Kraj: Ljubljana

PrispevekObjavljeno: Sre Dec 09, 2020 9:35 pm    Naslov sporočila:   Odgovori s citatom

Hvala za shemo Jaka57. Prej je še nisem videl v tvojem prispevku, zato sem prosil zanjo. (vidim da si uredil prispevek pred mojim, verjetno si jo kasneje dodal)
Odgovor za P13 je napisan na shemi za končno stopnjo 30W z STK. Označen z P1 100K log. Kot master...

Ok zdaj se pa že greva, kdo bo večkrat uredil svoj prispevek;) 4:2 zate.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Jaka57
Moderator
Moderator



Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5766
Aktiv.: 25.97
Kraj: Grosuplje

PrispevekObjavljeno: Sre Dec 09, 2020 9:46 pm    Naslov sporočila:   Odgovori s citatom

MOND, Very Happy Very Happy , ne mislim več, ja spregledal sem, da je takoj za tem predojačevalnikom shema za PA, ki se lahko vidi na montažni shemi.
_________________
Lp, Jaka
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Horzen
Neznanec
Neznanec



Pridružen-a: Pet 19 Feb 2021 21:04
Prispevkov: 2
Aktiv.: 0.05

PrispevekObjavljeno: Pet Feb 19, 2021 9:11 pm    Naslov sporočila:  Potrebujem mojstra za ojačevalec Odgovori s citatom

Pozdravljeni,

Sem nov na tem forumu, sem me je pa zanesla tema o ojačevalcih in da ne odpiram nove, bi vprašal tukaj. Rabim mojstra za kitarski ojačevalec z efekti (peavey vypyr VIP-1, programski ojačevalec), nekaj piska tudi brez instrumenta priključenega. Sem iz Dolenjske/Posavja. A je kdo ki se razume v te zadeve? Sem resna stranka.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Horzen
Neznanec
Neznanec



Pridružen-a: Pet 19 Feb 2021 21:04
Prispevkov: 2
Aktiv.: 0.05

PrispevekObjavljeno: Pon Feb 22, 2021 5:12 pm    Naslov sporočila:  Re: Potrebujem mojstra za ojačevalec Odgovori s citatom

Horzen je napisal/a:
Pozdravljeni,

Sem nov na tem forumu, sem me je pa zanesla tema o ojačevalcih in da ne odpiram nove, bi vprašal tukaj. Rabim mojstra za kitarski ojačevalec z efekti (peavey vypyr VIP-1, programski ojačevalec), nekaj piska tudi brez instrumenta priključenega. Sem iz Dolenjske/Posavja. A je kdo ki se razume v te zadeve? Sem resna stranka.


Sem že našel
