Diagnostika in popravilo PHILIPS "Stradivari" BA22


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Stari radijski sprejemniki
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
sebaveh
Član
Član



Pridružen-a: Sob 19 Jan 2008 13:51
Prispevkov: 1614
Aktiv.: 8.19
Kraj: Slovenska Bistrica

PrispevekObjavljeno: Pon Mar 29, 2021 12:14 pm    Naslov sporočila:  Diagnostika in popravilo PHILIPS "Stradivari" BA22 Odgovori s citatom

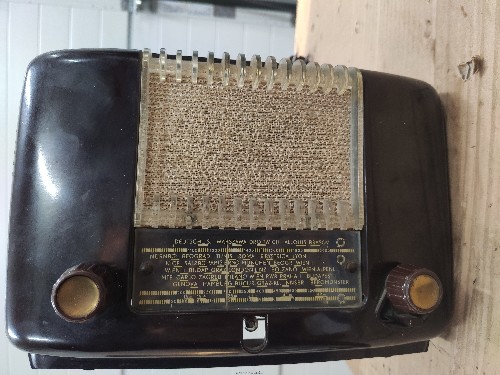

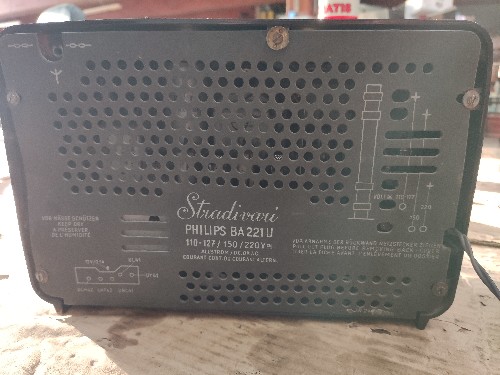

Torej, prijatelj me je poprosil, če mu lahko pogledam™ en starejši radio. Gre se za Philips "Stradivari" BA221U.

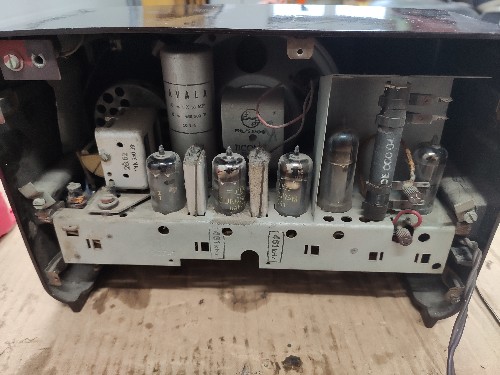

Zelo lepo ohranjen, notranjost izgleda večinoma originalna, z izjemo enega Iskrinega kondenzatorja, in premoščenega glavnega stikala.

Problem pa je - pri priklopu na napajanje začne s tihim enakomernim brumom, ki postane vedno glasnejši - do najvišje jakosti. Nato smo ga raje odklopili, da ne bi bilo kakšne škode.
Pilotna žarnica gori, pri vrtenju potenciometrov pa ni nobene reakcije.

Nikoli se še nisem ukvarjal s popravilom česarkoli na elektronke, zato bi bila pomoč dobrodošla. Seveda tudi načrt, ki ga nimam...



 Opis:
 Velikost datoteke:  1.88 MB
 Pogledana:  2 krat




 Opis:
 Velikost datoteke:  1.62 MB
 Pogledana:  4 krat




 Opis:
 Velikost datoteke:  1.4 MB
 Pogledana:  9 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Branez
Moderator
Moderator



Pridružen-a: Pon 14 Apr 2003 7:21
Prispevkov: 7768
Aktiv.: 34.98
Kraj: Koprivnica HR

PrispevekObjavljeno: Pon Mar 29, 2021 12:54 pm    Naslov sporočila:   Odgovori s citatom

Shema


radiomuseum-philips-osterreich-stradivari-ba221u-56156.pdf
 Opis:

Download
 Ime datoteke:  radiomuseum-philips-osterreich-stradivari-ba221u-56156.pdf
 Velikost datoteke:  106.66 KB
 Downloadano:  17 krat


_________________
The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!

Albert Einstein
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
sebaveh
Član
Član



Pridružen-a: Sob 19 Jan 2008 13:51
Prispevkov: 1614
Aktiv.: 8.19
Kraj: Slovenska Bistrica

PrispevekObjavljeno: Pon Mar 29, 2021 1:35 pm    Naslov sporočila:   Odgovori s citatom

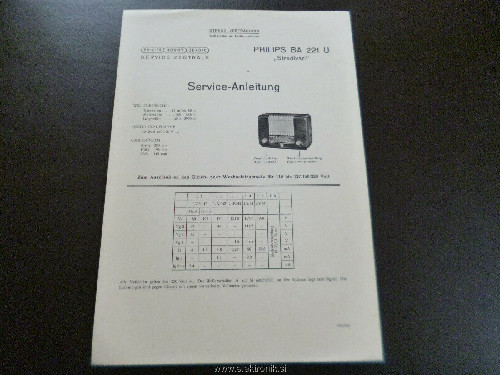

Hvala za shemo Brane, Wink ...čeprav... je na RadioMuseum prikazan izsek v boljši ločljivosti in z dodatnimi stranmi Question
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
sebaveh
Član
Član



Pridružen-a: Sob 19 Jan 2008 13:51
Prispevkov: 1614
Aktiv.: 8.19
Kraj: Slovenska Bistrica

PrispevekObjavljeno: Pon Mar 29, 2021 2:22 pm    Naslov sporočila:   Odgovori s citatom

Smotko jaz... d'oh! Sem že naštudiral tisto stran in potegnil dol kar potrebujem. Mr. Green
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
TheDarkSpirit
Član
Član



Pridružen-a: Pon 24 Avg 2020 20:23
Prispevkov: 174
Aktiv.: 3.98
Kraj: Ljubljana

PrispevekObjavljeno: Tor Apr 06, 2021 12:16 am    Naslov sporočila:   Odgovori s citatom

Zamenjati moraš vse papirne in elektrolitske kondenzatorje. Elektrolitski so najbrž vzrok bruma.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
sebaveh
Član
Član



Pridružen-a: Sob 19 Jan 2008 13:51
Prispevkov: 1614
Aktiv.: 8.19
Kraj: Slovenska Bistrica

PrispevekObjavljeno: Tor Apr 06, 2021 7:43 am    Naslov sporočila:   Odgovori s citatom

Zdravo,
Nekaj sem se ga že lotil in tako na hitro ugotovil da je že nekdo mrcvaril po njem Evil or Very Mad :
-namesto originalnega 50+50 uF elektrolita, je vgrajen 16+16 uF, ki je že ravnotako presušen.
- med obema anodama tega elektrolita, je v originalu 1,5 K upor R20 (za napetostni delilnik napajanja anod elektronk), ki pa je bil premoščen z žico. Rolling Eyes
- vezni kondenzator C30, v originalu bi moral biti 100 nF, sedaj je noter iskrin 330 nF. Še pride na vrsto...
- kontakti glavnega stikala so premoščeni, to bom uredil kasneje.
- žarnica za osvetlitev skale bi v originalu morala biti 12V / 0,1A, tu pa je sedaj 18V / 0,1 A. Vezana zaporedno s kurjavo elektronk. Tudi to bom uredil kasneje, sploh ker je napajalna napetost že sedaj višja.

Po odpravi prvih dveh kiksov, radio sicer deluje, ulovil sem eno daljno balkansko postajo na kratkih valovih, brez antene.

Vendar pa so, verjetno zaradi 233 V namesto 220 V napajalne, tudi vse napetosti na anodah in kurjavi elektronk višje za približno 5-10%. Je to škodljivo zanj?
trenutno s kolegom iščeva kak variak, da bom lahko naredil meritve na realnih 220 V.

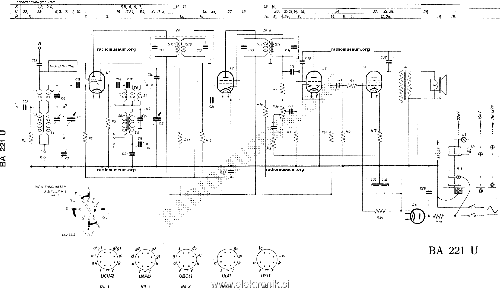

BA221U shema.PNG
 Opis:
 Velikost datoteke:  142.46 KB
 Pogledana:  16 krat

BA221U shema.PNG

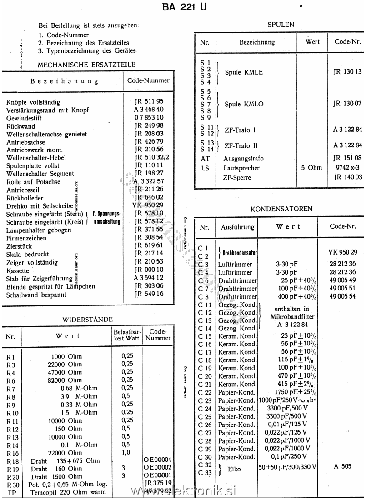

BA221U kosovnica.PNG
 Opis:
 Velikost datoteke:  313.47 KB
 Pogledana:  9 krat

BA221U kosovnica.PNG



 Opis:
napetosti na elektronkah
 Velikost datoteke:  297.63 KB
 Pogledana:  7 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bostjang
Član
Član



Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3158
Aktiv.: 14.23
Kraj: Postojna

PrispevekObjavljeno: Tor Apr 06, 2021 2:50 pm    Naslov sporočila:   Odgovori s citatom

sebaveh je napisal/a:
Vendar pa so, verjetno zaradi 233 V namesto 220 V napajalne, tudi vse napetosti na anodah in kurjavi elektronk višje za približno 5-10%. Je to škodljivo zanj?
trenutno s kolegom iščeva kak variak, da bom lahko naredil meritve na realnih 220 V.

Uporabi transformator 230/12V in veži sekundar odštevalno. Je veliko bolj ekonomična rešitev. Pred priklopom bremena izmeri, da res odšteva in ne prišteva.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
