Sončna elektrarna izračuni
Pojdi na stran 1, 2  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Energetika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
matjaze
Član
Član



Pridružen-a: Pon 20 Mar 2017 7:54
Prispevkov: 15
Aktiv.: 0.29
Kraj: Šenčur

PrispevekObjavljeno: Pon Jun 07, 2021 2:25 pm    Naslov sporočila:  Sončna elektrarna izračuni Odgovori s citatom

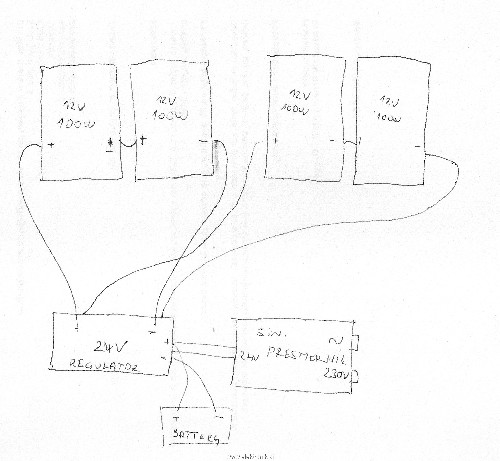

pred kratkim sem postavil sončno elektrarno na vikendu. Ni druge opcije. Slika spodaj.

Ker sem malce pozabil osnove elektronike me zanima v prvi vrsti tole. Dva modula po 100W sta vezana zaporedno, da dobim 24V na regulatorju napetosti. Seveda imam potem vzporedno vezano še po dva ista 100W modula.

Vprašanje pa je sledeče, polnilni tok ene zaporedne veje je potem takem 100W/24 ali 200W/24V?

------------------------

Za regulatorjem smo obesili 3000W sinusni presmernik. Kaka ideja kako pravzaprav pametno preračunati kapaciteto baterij in pa solarnih modulov?
Vse ideje dobrodošle, na zadnje vprašanje.



 Opis:
 Velikost datoteke:  905.58 KB
 Pogledana:  1 krat




_________________
www.watersports.si
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Peter123
Član
Član



Pridružen-a: Tor 13 Jan 2009 15:34
Prispevkov: 1256
Aktiv.: 8.29
Kraj: Lj.

PrispevekObjavljeno: Pon Jun 07, 2021 2:47 pm    Naslov sporočila:   Odgovori s citatom

Vzporedno vezani paneli NISO priporočljivi.
Čim bo na enega od panelov (ali samo na del panela) padala senca od zaporedno vezanih panelov ne bo NIČ.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
matjaze
Član
Član



Pridružen-a: Pon 20 Mar 2017 7:54
Prispevkov: 15
Aktiv.: 0.29
Kraj: Šenčur

PrispevekObjavljeno: Pon Jun 07, 2021 2:55 pm    Naslov sporočila:   Odgovori s citatom

Peter123 je napisal/a:
Vzporedno vezani paneli NISO priporočljivi.
Čim bo na enega od panelov (ali samo na del panela) padala senca od zaporedno vezanih panelov ne bo NIČ.


kaj pa priporočaš?

_________________
www.watersports.si
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Peter123
Član
Član



Pridružen-a: Tor 13 Jan 2009 15:34
Prispevkov: 1256
Aktiv.: 8.29
Kraj: Lj.

PrispevekObjavljeno: Pon Jun 07, 2021 3:26 pm    Naslov sporočila:   Odgovori s citatom

Verjetno bo treba vse panele vezat zaporedno in pazit, da so vsi čisti in na soncu.
Druga opcija je na vsak panel svoj "inverter"/kontroler. Kar pa ne vem če obstaja za nizko napetost.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
matjaze
Član
Član



Pridružen-a: Pon 20 Mar 2017 7:54
Prispevkov: 15
Aktiv.: 0.29
Kraj: Šenčur

PrispevekObjavljeno: Pon Jun 07, 2021 3:28 pm    Naslov sporočila:   Odgovori s citatom

Peter123 je napisal/a:
Verjetno bo treba vse panele vezat zaporedno in pazit, da so vsi čisti in na soncu.
Druga opcija je na vsak panel svoj "inverter"/kontroler. Kar pa ne vem če obstaja za nizko napetost.


problem je, da je kontroler samo 24V....

_________________
www.watersports.si
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Peter123
Član
Član



Pridružen-a: Tor 13 Jan 2009 15:34
Prispevkov: 1256
Aktiv.: 8.29
Kraj: Lj.

PrispevekObjavljeno: Pon Jun 07, 2021 3:44 pm    Naslov sporočila:   Odgovori s citatom

Če žališ obdržati kontroler potem moraš oba panela speljati preko diod.
Pa pazi da bosta imeli čim nižji padec napetosti.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
matjaze
Član
Član



Pridružen-a: Pon 20 Mar 2017 7:54
Prispevkov: 15
Aktiv.: 0.29
Kraj: Šenčur

PrispevekObjavljeno: Pon Jun 07, 2021 3:52 pm    Naslov sporočila:   Odgovori s citatom

Peter123 je napisal/a:
Če žališ obdržati kontroler potem moraš oba panela speljati preko diod.
Pa pazi da bosta imeli čim nižji padec napetosti.


narišeš kako?
diode imajo itak 0,7V Wink

_________________
www.watersports.si
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
S57KSL
Član
Član



Pridružen-a: Tor 17 Apr 2012 14:52
Prispevkov: 217
Aktiv.: 1.94
Kraj: Slov. Konjice

PrispevekObjavljeno: Pon Jun 07, 2021 11:29 pm    Naslov sporočila:   Odgovori s citatom

Diode imajo napetost kolena (Vf) od nekje 0,1 V do kakih 3 V. Poglej predavanje od 23:00 (enačba diode) do 34:00
https://www.youtube.com/watch?v=PogYT5BhjaQ

Na primer tale ima Vf=0,35 V pri 5 A:
https://eu.mouser.com/datasheet/2/115/SBR10U40-464741.pdf

Tale bi bila primerna zate, 0,44 Vf, 30 A, 45 V prebojne napetosti:
https://eu.mouser.com/datasheet/2/427/vt3045c-1768207.pdf
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Peter123
Član
Član



Pridružen-a: Tor 13 Jan 2009 15:34
Prispevkov: 1256
Aktiv.: 8.29
Kraj: Lj.

PrispevekObjavljeno: Tor Jun 08, 2021 8:09 am    Naslov sporočila:   Odgovori s citatom

Padec 0,7V je previsok v tem primeru.
Ker npr.: 0,7V x 5A = 3,5W kar je treba hladiti.
Napetost je odvisna od diode - nižje bolje.
Tok je pa odvisen od moči panela in sonca.

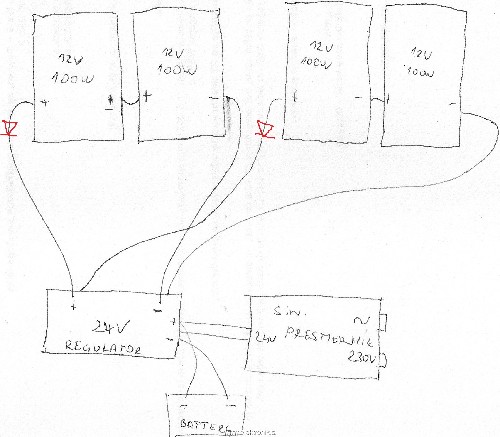

 Opis:
 Velikost datoteke:  873.49 KB
 Pogledana:  1 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
matjaze
Član
Član



Pridružen-a: Pon 20 Mar 2017 7:54
Prispevkov: 15
Aktiv.: 0.29
Kraj: Šenčur

PrispevekObjavljeno: Tor Jun 08, 2021 8:49 am    Naslov sporočila:   Odgovori s citatom

Peter123 je napisal/a:
Padec 0,7V je previsok v tem primeru.
Ker npr.: 0,7V x 5A = 3,5W kar je treba hladiti.
Napetost je odvisna od diode - nižje bolje.
Tok je pa odvisen od moči panela in sonca.


mogoče bi res uporbil tole: https://eu.mouser.com/datasheet/2/427/vt3045c-1768207.pdf

pa še nastavek za hladilno rebro ima Wink

_________________
www.watersports.si
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
matjaze
Član
Član



Pridružen-a: Pon 20 Mar 2017 7:54
Prispevkov: 15
Aktiv.: 0.29
Kraj: Šenčur

PrispevekObjavljeno: Tor Jun 08, 2021 8:50 am    Naslov sporočila:   Odgovori s citatom

Peter123 je napisal/a:
Padec 0,7V je previsok v tem primeru.
Ker npr.: 0,7V x 5A = 3,5W kar je treba hladiti.
Napetost je odvisna od diode - nižje bolje.
Tok je pa odvisen od moči panela in sonca.


mogoče bi res uporbil tole: https://eu.mouser.com/datasheet/2/427/vt3045c-1768207.pdf

pa še nastavek za hladilno rebro ima Wink

_________________
www.watersports.si
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Peter123
Član
Član



Pridružen-a: Tor 13 Jan 2009 15:34
Prispevkov: 1256
Aktiv.: 8.29
Kraj: Lj.

PrispevekObjavljeno: Tor Jun 08, 2021 9:31 am    Naslov sporočila:   Odgovori s citatom

Ja tale dioda (dvojna) bo boljša rešitev od večine diod.
Še vedno jo montiraj na kovinsko površino za hlajenje.
Bodi pozoren: pin 2 je vezan/skupni z ohišjem diode.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
matjaze
Član
Član



Pridružen-a: Pon 20 Mar 2017 7:54
Prispevkov: 15
Aktiv.: 0.29
Kraj: Šenčur

PrispevekObjavljeno: Tor Jun 08, 2021 10:43 am    Naslov sporočila:   Odgovori s citatom

Super fajni odgovori. Sprobam!
Ampak še vedno ne vem, tok se izračuna iz 100w/24V Ali 200w/24V, po posamezni veji?

_________________
www.watersports.si
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
kvarkel
Član
Član



Pridružen-a: Ned 20 Maj 2012 23:21
Prispevkov: 30
Aktiv.: 0.27

PrispevekObjavljeno: Tor Jun 08, 2021 11:51 am    Naslov sporočila:   Odgovori s citatom

Peter123 je napisal/a:
Če žališ obdržati kontroler potem moraš oba panela speljati preko diod.
Pa pazi da bosta imeli čim nižji padec napetosti.

Kaj pa je funkcija teh diod?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
S57KSL
Član
Član



Pridružen-a: Tor 17 Apr 2012 14:52
Prispevkov: 217
Aktiv.: 1.94
Kraj: Slov. Konjice

PrispevekObjavljeno: Tor Jun 08, 2021 12:52 pm    Naslov sporočila:   Odgovori s citatom

Če ima en modul nazivno napetost U=12 V, ali malo čez, in Wp=100 W, potem bo pri največji osvetlitvi (peak, od tod Wp-peak power) pognal tok I=P/U=100 W / 12 V = 8,33 A. Pri zaporedni vezavi je tok isti, napetosti se seštejeta, torej bo napetost 24 V.

Ko dve taki veji povežeš vzporedno, je napetost na njih enaka, tokova se seštejeta, torej bo skupni tok slabih 17 A. V idealnih pogojih, seveda. Moči se seštevajo, skupna vršna moč bo torej 400 W.

Po posamezni veji se tok izračuna 200 W / 24 V = 8,33 A, ker je moč celotne veje P=200 W.

Karateristika fotovoltaičnega elementa je odvisna od osvetljenosti in temperature, navsezadnje je to le osvetljena silicijeva dioda. (Ob osvetlitvi bo vsaka dioda dala od sebe napetost, poskusite npr. z ledico.) Če želimo od panela ves čas maksimalni izkoristek, moramo obremenitev ves čas prilagajati, kar imenujemo MPPT (maximum power point tracking).
https://en.wikipedia.org/wiki/Maximum_power_point_tracking

Na ostala vprašanja naj odgovori kdo, ki se bolj spozna na PV panele. Dioda v vsaki veji je najbrž zaščita, da manj osvetljena veja ne požre toka druge veje.
