[SimonS]

Bom pa jaz prvi
Delam tehnico za čebelje panje. Baterijsko napajanje in logiranje teže na serverju
Trenutno mi živce žre lastna poraba 1117, ki je kar 7mA. To moram nujno znižati na <100uA

[mucek]

1117 menjaj s kaksnim low quiscent current LDOjem (lahko pa tudi switcherjem), pa bo.

Jaz pa se igram s Twinkly-jem po enem letu. So spremenili app in je cela zmeda ...

Lp, G

[v.j.]

@ SimonS
HT75xx
https://www.holtek.com/documents/10179/116711/HT75xx-3v140.pdf

A bo 1uA v redu? primerno za baterjska napajanja.

Omenjeni regulatorji se nahajajo v cenenih kitajskih PIR senzorjih, ki imajo res malo porabo, še posebej tisti s solarnim napajanjem in Li-ion baterijo.

Preverjeno v praksi, s kolegom sva razvila eno vremensko postajo za logiranje temperature in občasen prenos podatkov preko GSM.
Ker je omenjeni stabilizator le do 100mA, GSM modul pa potegne krepko več, je naprava zasnovana tako, da sama po potrebi vklaplja napajanje za GSM modul, ko se le ta poveže in "pride k sebi", sproži prenos podatka, potem ga izklopi in gre vse skupaj v spanje.

Ne samo to, že več naprav sva zasnovala na podoben način, tudi z dvema uC, da je eden v bistvu v vlogi ure in večinoma spi, občasno se zbudi in vklopi napajanje za drugi uC (ki je večinoma izklopljen) in močnejši napajalnik, ki vklopi dodatne module z večjo porabo, ki so večinoma časa izklopljeni.

Ne samo da ima nizko porabo, je tudi low drop in majhnih dimenzij, smešno poceni, zato ga pogosto uporabljam tudi v napravah, ki niso baterijsko napajane. Pri napravicah, ki so napajane iz 230V kar preko kapacitivnega napajalnika, je tudi koristno, če je poraba manjša za kakšnih 5-10mA, potreben je manjši kondenzator in nenazadnje, tudi poraba je lahko tudi do nekaj 10mW manjša, ni veliko, je pa vseeno korak do varčevanja z energijo, ki pri velikem številu napravic lahko predstavlja tudi nekaj W skupne porabe, ki bi bila nesmiselno porabljena.

[SimonS]

Odlični predlog!
Imam ravno solarno svetilko z PIR senzorjem, kjer so baterije fuč. Kot nalašč za to
Hvala.
Sicer pa sem že dosti porihtal. Deluje praktično vse od zajema podatkov do beleženja v oblaku. Edino kar me še čaka je temperaturna kompenzacija tehnice. Namreč te osebne tehnice imajo velik temperaturni drift.

[s55m]

OT!

[Bizgec65]

Hecam se z enim programom za ESP. Kodo sem seveda skopiral z medmrežja, saj sem v programiranju še vedno laik.
Da ne kopiram kode, pripenjam LINK do zadeve, kjer je vse obrazloženo, le tule se zalomi, ker ne vem sploh kaj bi moral naresti, da bi mi prevedlo:
"secured_client.setCACert(TELEGRAM_CERTIFICATE_ROOT); // Add root certificate for api.telegram.org"

ARDUINO IDE mi javi napako:
"no matching function for call to 'BearSSL::WiFiClientSecure::setCACert(const char [1369])"

Prebral sem marsikaj na netu o tem BearSSL, CACert...

[mosqito]

[SimonS]

Bolj kot je vroče, težja je ženska
Je pa res, da se tehnica vedno ko jo vklopiš nullira in težo vedno prkaže pravilno.

Mare: še testiram in razmišljam. Če pa imaš kako idejo kar na plano

[mosqito]

Kar sem videl, je bilo:

1. na vzvod in se tehta samo občasno (poraba, komplicirana mehanika)
2. dragi senzorji z malo creep-a

[Ravne]

[SimonS]

Tako
Sedaj sem na tehtnico dal slabih 30kg teže in postavil pod mizo.
Napaja se baterijsko (18650 3400mAh) in pošilja vsake pol ure meritev na server.
Nima še temperaturne kompenzacije, ampak zaenkrat po par dnevih izgleda da kar bo!
https://cayenne.mydevices.com/shared/61b0deeacd6e0055f73cce1e

[arksi]

Simon, a boš to malo bolj konkretno nam predstavil.?
Kakšna slikca?

[Silvo]

Novoletni okrasek .
To je tretja ali četrta varianta - prve so bile s picem pa kasneje z atmelom. Mislim, da je večina objavljena na forumu med projekti.

Tokratna verzija je izvedena z RGB ledicami WS2812B. Poganja jih atmega328.
Program še "pesnim". Počasi mi zmanjkuje idej. Za enkrat sem spravil skupaj za kakih 15 min kombinacij.
Kako izgleda -par kombinacij ***klik**

Projeta v kratkem ne bom uspel spraviti na papir. Če pa bi kdo zadevo želel sestaviti, pa pahko pripnem tiskano vezje in zadnji HEX.Itak na njem ni drugega kot procesor. Lahko se uporabi tudi kak arduino plata le trak bo bolj nerodno pripeti gor,

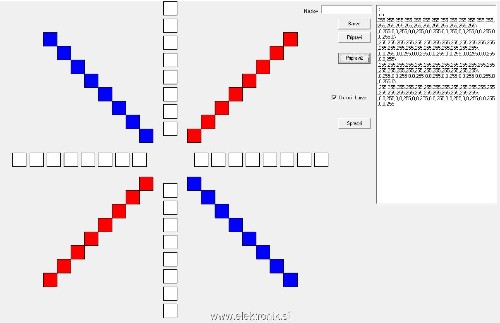

Program je pisan v assemblerju. Naredil sem si tudi pripomoček za lažje generiranje kode kombinacij.

[s53al]

To gre sedaj v avto...

[SimonS]
