Objavljeno: Pon Apr 18, 2022 2:03 pm Naslov sporočila: ELEKTRIČNI PASTIR 12V |
|
|
Pozdravljeni, iščem shemo za električnega pastirja. Napajal se bo prek 12V baterije in izhodna moč naj bi bila okrog 5J. Potreboval bi jo za več kot 5km ograje.
|
|
Nazaj na vrh |
|
|
smatjaz Član
Pridružen-a: Pon 10 Nov 2003 16:33 Prispevkov: 803 Aktiv.: 3.60
|
Objavljeno: Tor Apr 19, 2022 7:14 pm Naslov sporočila: |
|
|
Moj sicer ni tako močan, ker sem uporabil kar vžigalno tuljavo od Zastava -101.
Saj vem, da sem malo zakompliciral, ampak v tem načrtu ni potrebno uporabiti tipk, displaya, RTC, ... Zadostuje kontrolerček in Bluetooth modul. Aplikacijo za android sem naredil z GUI-O www.gui-o.com. Tako lahko moč ali razmik med vklopi nastavim kar s telefonom. Tudi vključim in izključim ga s telefonom. To pomeni, da je elektronika vodotesno zaprta brez dodatnih stikal, ...
Za večjo moč bi potreboval močnejši transformator. Ostalo lahko ostane isto.

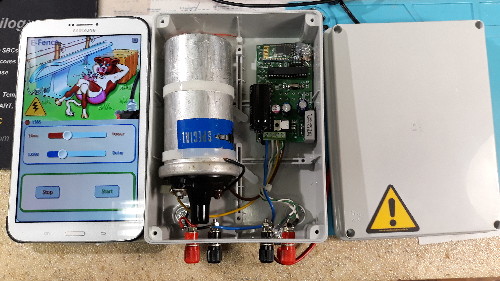

Naredil sem dva uporabniška vmesnika, bolj in malo manj resnega. Več povedo slike screenshot mojega telefona, naprava, načrt in GUI-O init del.
Še to: Bluetooth modulček (HC06) je priključen na Rx in Tx mikrokontrolerja.
Koda: |
@sls 500
@cls
@clh
@clo
@gse COD:0 TSC:39
@guis BGC:#000000 ASR:0.449671
|IM UID:imx X:50 Y:22 W:100 H:100 ROT:0 SHE:0 VIS:1 OPA:1 IP:'https://i.imgur.com/JxT092T.jpg'
|SL UID:sl1 X:50 Y:58 W:55 H:1 ROT:0 RAD:0.3 SHE:1 HAH:6 HAW:6 BGC:#404040 SFGC:#F7DC6F FGC:#990000 VAL:20 LVAL:1 HVAL:40 UD:0
|SL UID:sl2 X:50 Y:68 W:55 H:1 ROT:0 RAD:0.3 SHE:1 HAH:6 HAW:6 BGC:#404040 SFGC:#F7DC6F FGC:#58D68D VAL:1000 LVAL:100 HVAL:5000 UD:0
|BT UID:bt3 X:90 Y:3 W:30 H:7 ROT:0 RAD:2 SHVR:0.8 SHE:1 SHC:#404040 BGC:#002C2C2C SBGC:#002C2C2C FGC:#00FFFFFF FSZ:4 BTH:0 FFA:'font6' TXT:'R' SVAL:'R'
|BT UID:bt1 X:25 Y:85 W:30 H:7 ROT:0 RAD:2 SHVR:0.8 SHE:1 SHC:#404040 BGC:#2C2C2C SBGC:#2C2C2C FGC:#FFFFFF FSZ:4 BTH:0 FFA:'font6' TXT:'Stop' SVAL:'Stop'
|BT UID:bt2 X:75 Y:85 W:30 H:7 ROT:0 RAD:2 SHVR:0.8 SHE:1 SHC:#404040 BGC:#2C2C2C SBGC:#2C2C2C FGC:#FFFFFF FSZ:4 BTH:0.25 FFA:'font6' TXT:'Start' SVAL:'Start'
|LB UID:lb1 X:5 Y:5 ROT:0 SHE:1 ALP:1 FGC:#FFFFFF FSZ:5 FFA:'font7' TXT:'E-Fance'
|LB UID:lb2 X:75 Y:48 ROT:0 SHE:1 FGC:#990000 FSZ:4 TXT:''
|LB UID:lb3 X:22 Y:49.5 ROT:0 SHE:1 FGC:#FFFFFF FSZ:3.5 ALP:1 FFA:'font6' TXT:'25'
|LB UID:lb4 X:83 Y:58 ROT:0 SHE:1 ALP:1 FGC:#FFFFFF FSZ:3.5 FFA:'font6' TXT:'Power'
|LB UID:lb5 X:83 Y:68 ROT:0 SHE:1 ALP:1 FGC:#FFFFFF FSZ:3.5 FFA:'font6' TXT:'Delay'
|SI UID:si1 X:10 Y:49.5 W:5 VIS:1 SHE:1 BGC:#404040 FGC:#990000 EN:1
|IM UID:im1 X:15 Y:39.5 W:30 H:30 ROT:0 SHE:0 VIS:1 OPA:1 IP:'https://i.imgur.com/VyOgmmK.jpg'
|LB UID:lb10 X:10 Y:58 ROT:0 SHE:1 FGC:#FFFFFF FGC:#FFFFFF FSZ:3.5 FFA:'font6' TXT:'40'
|LB UID:lb11 X:11 Y:68 ROT:0 SHE:1 FGC:#FFFFFF FGC:#FFFFFF FSZ:3.5 FFA:'font6' TXT:'1000'
@hls 200 |
Opis: |
|
Velikost datoteke: |
785.38 KB |
Pogledana: |
9 krat |
|
Opis: |
|
Velikost datoteke: |
3.45 MB |
Pogledana: |
31 krat |
|
Opis: |
|
Download |
Ime datoteke: |
El-Pastir SCH.pdf |
Velikost datoteke: |
254.23 KB |
Downloadano: |
26 krat |
_________________ Električni aparati delujejo na dim ... ko dim iz njih uide ... ne delujejo več! |
|
Nazaj na vrh |
|
|
mabi66 Neznanec
Pridružen-a: Pon 30 Maj 2022 10:59 Prispevkov: 2 Aktiv.: 0.09 Kraj: Postojna
|
Objavljeno: Čet Jun 02, 2022 11:00 am Naslov sporočila: Težava s pastirjem |
|
|
Zdravo, oglašam se prvič, pred leti sva s kolegom izdelala pastirja 12V po skici, ki je bila v nemščini, slika na prvi strani pa je bila taka kot na displeju telefona, krava , ki leži na paši. Naprava po zadnjem neurju ne dela več. Iščem če ima kdo tak načrt. Hvala vnaprej.
Marko
|
|
Nazaj na vrh |
|
|
arksi Član
Pridružen-a: Sre 03 Sep 2008 10:19 Prispevkov: 741 Aktiv.: 3.89 Kraj: Dolenjska
|
Objavljeno: Čet Jun 02, 2022 1:50 pm Naslov sporočila: |
|
|
Prilepi povezavo od kje načrt.? Je bil pastir narejen z avto vžigalno tuljavo? Če, da, je tukaj nekaj podobnega, ali tukaj.
|
|
Nazaj na vrh |
|
|
brezimenko Član
Pridružen-a: Tor 06 Jun 2017 12:09 Prispevkov: 471 Aktiv.: 5.63
|
|
Nazaj na vrh |
|
|
mabi66 Neznanec
Pridružen-a: Pon 30 Maj 2022 10:59 Prispevkov: 2 Aktiv.: 0.09 Kraj: Postojna
|
Objavljeno: Pet Jun 03, 2022 7:36 am Naslov sporočila: Priloga sheme |
|
|
Hvala za hiter odziv, prilagam shemo, ki sem jo našel na spletu, ki pa se ne ujema po elementih.
http://www.elektron.si/forum/files/bart_elekt_pastir_b535_168.pdf
Kako lahko naredim najbolj enostaven pastir na avtomobilsko tuljavo.
Marko
Opis: |
|
Download |
Ime datoteke: |
pastir 1.pdf |
Velikost datoteke: |
154.92 KB |
Downloadano: |
15 krat |
|
|
Nazaj na vrh |
|
|
ule Član
Pridružen-a: Tor 13 Jan 2004 20:32 Prispevkov: 1561 Aktiv.: 7.01 Kraj: Babno Polje
|
Objavljeno: Pet Jun 03, 2022 6:19 pm Naslov sporočila: |
|
|
Še enkrat poglej linke katere je pripel @arksi in primerjaj shemo s svojim. Vse je zelo zelo podobno. Shema je že večkrat prežvečena (dodelana/predelana). Spomnim se je še iz revije elektor iz leta 2006, nato je bila objavljena še v reviji "majstor" leta 2007.
|
|
Nazaj na vrh |
|
|
smatjaz Član
Pridružen-a: Pon 10 Nov 2003 16:33 Prispevkov: 803 Aktiv.: 3.60
|
Objavljeno: Tor Jun 07, 2022 3:08 pm Naslov sporočila: Re: Težava s pastirjem |
|
|
mabi66 je napisal/a: |
Zdravo, oglašam se prvič, pred leti sva s kolegom izdelala pastirja 12V po skici, ki je bila v nemščini, slika na prvi strani pa je bila taka kot na displeju telefona, krava , ki leži na paši. Naprava po zadnjem neurju ne dela več. Iščem če ima kdo tak načrt. Hvala vnaprej.
Marko |

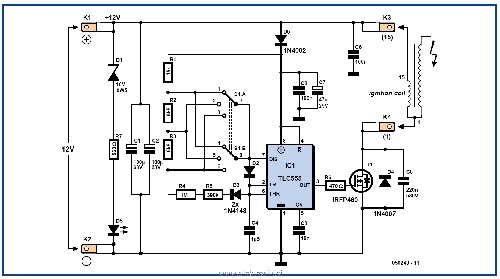

Tukaj je original slika iz tega članka.
To shemo sem predelal in namesto NE555 uporabil ATMEGA8 in GUI-O aplikacijo za telefon.
Tako so nastale te rešitve, ki lepo delajo na ograjenem vrtu.
Opis: |
|
Velikost datoteke: |
253.88 KB |
Pogledana: |
27 krat |
|
_________________ Električni aparati delujejo na dim ... ko dim iz njih uide ... ne delujejo več! |
|
Nazaj na vrh |
|
|
|
|
