PrispevekObjavljeno: Pet Maj 20, 2022 4:09 pm    Naslov sporočila:  Feritni lonček Odgovori s citatom

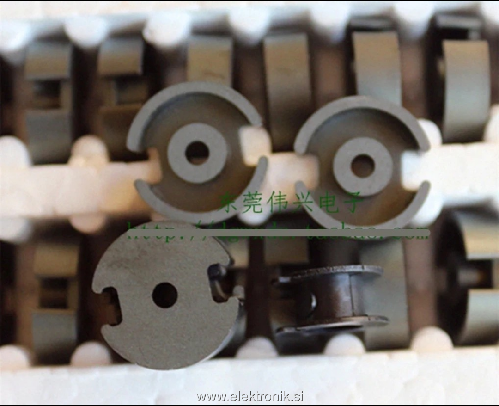

Mogoče kdo ve kje bi se dalo dobiti feritni lonček, premer lončka je 18mm


 Opis:
 Velikost datoteke:  841.83 KB
 Pogledana:  1 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
v.j.
Član
Član



Pridružen-a: Pet 13 Feb 2015 9:47
Prispevkov: 936
Aktiv.: 10.43
Kraj: Veldes

PrispevekObjavljeno: Pet Maj 20, 2022 5:12 pm    Naslov sporočila:   Odgovori s citatom

Feritne lončke je res nekoliko težko dobiti, pa še dragi so...

Koliko tega rabiš? nekaj malega imam, 14mm, 18mm in večje. S tako malimi se ne bom ubadal, največ imam opravka s 36mm premera.

Pomemben je material, naj ima luknjo na sredi, naj ima režo na sredi, če jedro nima reže lahko podložiš celega, bo tudi v redu, če mora biti reža, jedro pa nima reže.

_________________
Kontakt na e-mail, za več informacij klikni gumb www, na ZS ne odgovarjam!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
sloviscek
Član
Član



Pridružen-a: Pet 30 Jan 2015 19:04
Prispevkov: 62
Aktiv.: 0.69

PrispevekObjavljeno: Pet Maj 20, 2022 5:32 pm    Naslov sporočila:   Odgovori s citatom

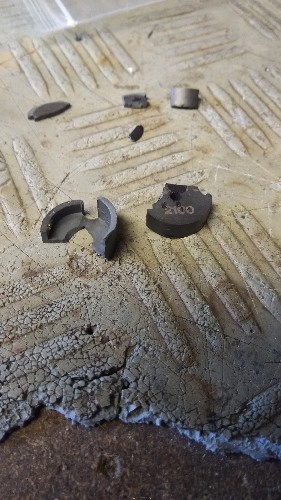

Zunanji premer je 18mm, notranji je 7.5mm ima luknjo na sredini na lončku pa piše 2100 posledično bi rabil tudi pvc tuljavnik za njega


 Opis:
 Velikost datoteke:  3.01 MB
 Pogledana:  4 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Energetik-m
Član
Član



Pridružen-a: Pon 07 Dec 2009 19:16
Prispevkov: 1234
Aktiv.: 8.07
Kraj: Zagorje

PrispevekObjavljeno: Pet Maj 20, 2022 5:49 pm    Naslov sporočila:   Odgovori s citatom

Za tale lonček velja da je induktivnosti v nH 2100 krat kvadrat števila ovojev. Verjetno ga lahko zamenjaš s primerno dušilko, če ni uporabljen kot transformator.
_________________
lp
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
sloviscek
Član
Član



Pridružen-a: Pet 30 Jan 2015 19:04
Prispevkov: 62
Aktiv.: 0.69

PrispevekObjavljeno: Pet Maj 20, 2022 5:59 pm    Naslov sporočila:   Odgovori s citatom

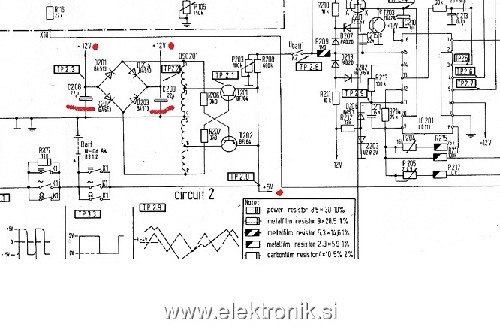

uporabljen je kot step up za napajanje z 5v na 12v in -12v


 Opis:
 Velikost datoteke:  99.42 KB
 Pogledana:  20 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
lado
Član
Član



Pridružen-a: Pon 09 Feb 2004 13:22
Prispevkov: 964
Aktiv.: 4.80
Kraj: Trbovlje

PrispevekObjavljeno: Pet Maj 20, 2022 9:12 pm    Naslov sporočila:   Odgovori s citatom

Imam fi 29....če ti ni prevelik
_________________
In brake we trust...
Nazaj na vrh
Prisoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Dober_Dan
Član
Član



Pridružen-a: Ned 27 Mar 2022 20:13
Prispevkov: 13
Aktiv.: 4.19
Kraj: Ljubljana

PrispevekObjavljeno: Pet Maj 20, 2022 9:17 pm    Naslov sporočila:   Odgovori s citatom

glej Burklin - Ferrite cores LP
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bostjang
Član
Član



Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 2557
Aktiv.: 12.74
Kraj: Postojna

PrispevekObjavljeno: Sob Maj 21, 2022 11:25 am    Naslov sporočila:   Odgovori s citatom

Imam nekaj tega, ampak mislim, da imajo premajhen Al (50, 160, 250 in še kakšen).

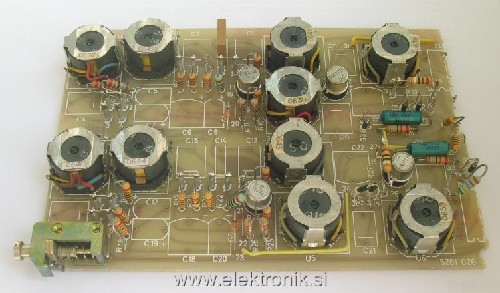

PS: Ali kdo prepozna to kartico?



 Opis:
kartica 5281 026-2
 Velikost datoteke:  70.46 KB
 Pogledana:  6 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bostjang
Član
Član



Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 2557
Aktiv.: 12.74
Kraj: Postojna

PrispevekObjavljeno: Sob Maj 21, 2022 11:42 am    Naslov sporočila:   Odgovori s citatom

P jedra imajo tudi na Farnell. Najboljši približek je P18 Al=2800.
https://si.farnell.com/epcos/b65651d0000r048/ferrite-core-p-18-n48/dp/2355055

Mogoče bi pa šlo z narejenim transformatorjem. Kaj od WE, npr. tale.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
sloviscek
Član
Član



Pridružen-a: Pet 30 Jan 2015 19:04
Prispevkov: 62
Aktiv.: 0.69

PrispevekObjavljeno: Sob Maj 21, 2022 11:52 am    Naslov sporočila:   Odgovori s citatom

Lado, prevelik je sem omejen s prostorom
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
sloviscek
Član
Član



Pridružen-a: Pet 30 Jan 2015 19:04
Prispevkov: 62
Aktiv.: 0.69

PrispevekObjavljeno: Sob Maj 21, 2022 11:53 am    Naslov sporočila:   Odgovori s citatom

Bom probal tega z farnela, verjetno enakega ne bom dobil
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
bbrane
Član
Član



Pridružen-a: Čet 14 Jun 2007 15:02
Prispevkov: 561
Aktiv.: 3.06
Kraj: Cerkno

PrispevekObjavljeno: Sob Maj 21, 2022 2:10 pm    Naslov sporočila:   Odgovori s citatom

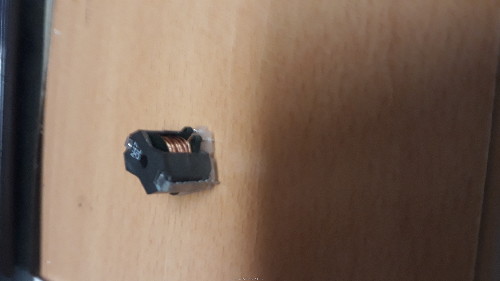

Imam fi zunanji 18mm fi srednjega jedra 6,3mm,luknja v sredini 3,1mm, višina 12,3mm, tuljavnik s 4 pini in na obeh straneh sklopna kovinska objemka, ki ima pin za pritrditev na tiskanino.
Na feritu je oznaka N47, OL. Feritov imam več tuljavnik pa je le eden.
Če ti ustreza lahko dobiš -zastonj seveda.

LP Brane



 Opis:
 Velikost datoteke:  2.15 MB
 Pogledana:  7 krat




_________________
En poizkus je vreden več kot tisoč strokovnih mnenj
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozkoc
Član
Član



Pridružen-a: Sre 16 Jun 2010 13:32
Prispevkov: 230
Aktiv.: 1.57
Kraj: Ljubljana

PrispevekObjavljeno: Ned Maj 29, 2022 8:37 pm    Naslov sporočila:   Odgovori s citatom

bbrane je napisal/a:
Imam fi zunanji 18mm fi srednjega jedra 6,3mm,luknja v sredini 3,1mm, višina 12,3mm, tuljavnik s 4 pini in na obeh straneh sklopna kovinska objemka, ki ima pin za pritrditev na tiskanino.
Na feritu je oznaka N47, OL. Feritov imam več tuljavnik pa je le eden.
Če ti ustreza lahko dobiš -zastonj seveda.

LP Brane


N47 je Siemens oznaka feritnega materiala MnZn (mangan cink) / permeabilnost ui=1400, širše frekvenčno področje uporabe 100kHz - 1MHz, ožje frekvenčno območje (za minimalne izgube) 300kHz - 500kHz.

Glede na mere ki si jih navedel je oblika ohišja RM6, je brez reže (pravi za transformator), Al=1800.

Več podatkov spodaj na straneh 37, 73-75, 216, 217 in mogoče še kje.

https://www.datasheetarchive.com/pdf/download.php?id=91aed89555170576ded5ee536bcec719d5177a&type=P&term=Siemens%2520Ferrite%2520N47

_________________
Nikoli ni tako dobro da ne bi moglo biti še boljše.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozkoc
Član
Član



Pridružen-a: Sre 16 Jun 2010 13:32
Prispevkov: 230
Aktiv.: 1.57
Kraj: Ljubljana

PrispevekObjavljeno: Tor Maj 31, 2022 2:29 am    Naslov sporočila:   Odgovori s citatom

bostjang je napisal/a:
P jedra imajo tudi na Farnell. Najboljši približek je P18 Al=2800.
https://si.farnell.com/epcos/b65651d0000r048/ferrite-core-p-18-n48/dp/2355055

Mogoče bi pa šlo z narejenim transformatorjem. Kaj od WE, npr. tale.


sloviscek je napisal/a:
Bom probal tega z farnela, verjetno enakega ne bom dobil


Gledam podatke in ugotavljam da material N48 ni najbolj primeren, to je high Q material z majhnimi izgubami primeren za tuljave v resonančnih krogih. Boljši material za napajalnik oziroma pretvornik napetosti bi bil power material N27. Ta ima nekoliko manjšo permeabilnost ui=2000, ima pa zato večjo gostoto magnetnega pretoka, večjo maksimalno jakost magnetnega polja in večjo Curie temperaturo kar je bistveno za močno obremenjene transformatorje.

_________________
Nikoli ni tako dobro da ne bi moglo biti še boljše.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozkoc
Član
Član



Pridružen-a: Sre 16 Jun 2010 13:32
Prispevkov: 230
Aktiv.: 1.57
Kraj: Ljubljana

PrispevekObjavljeno: Sre Jun 01, 2022 1:38 am    Naslov sporočila:   Odgovori s citatom

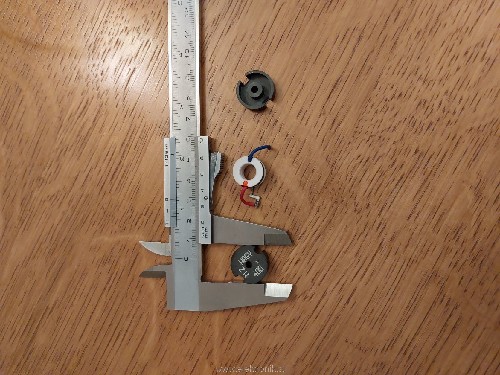

Med svojo ropotijo mi je uspelo najti nekaj kar iščeš. Feritni lonček premera 18mm firme HAGY. To je bila Madžarska firma ki ne obratuje več zato je tudi podatke težje najti, ampak sem uspel nekaj izbrskati iz neta.

https://www.edaboard.com/threads/magnetic-core-doubt-can-you-help-me-out-in-finding-the-datasheet-from-this-core.264719/

https://www.ebay.com/itm/254187041741

https://pp.bme.hu/ee/article/download/4681/3786/0

https://www.italtras.com/pdf/Ferriti_Cross_Reference_Chart_2011.pdf

M2 feritni material naj bi imel permeabilnost ui=2000 ali pa 2200 in naj bi bil hi flux, ali drugače povedano, power material. Podoben naj bi bil Siemens (EPCOS/TDK) materialu N27 ali Philips (Ferroxcube) 3C80.

Oznaka 400 pa po mojem ni Al vrednost ampak pri nekaterih proizvajalcih to pomeni velikost reže, večja številka je manjša reža, manjša številka je pa večja reža. Sem tudi pogledal proti svetlobi in se vidi malo reže.

Če potrebuješ me kontaktiraj na ZS, dobiš džabe.



 Opis:
Feritni lonček 18mm, HAGY M2 400.
 Velikost datoteke:  328.28 KB
 Pogledana:  2 krat




_________________
Nikoli ni tako dobro da ne bi moglo biti še boljše.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
