Pozdravljeni!

Želim si naredit Laboratorijski napajalnik z omejitvijo toka do cca 5A in napetostjo tam nekje od 0-25V. Do tu mi je vse kristalno jasno in izbral sem si tudi switcher čip, ki bi bil srce takega napajalnika. Zataknilo pa se mi je pri digitalizaciji le tega.

Težava je namreč v tem, da ne morem uporabiti digitalnega potenciometra za nastavljanje izhodne napetosti, ker gredo digitalni potenciometri samo do nekje 15V, tu pa bi bilo na tem potencimetru skoraj vsa izhodna napetost.

Pa da še malo definiram s čim sem mislil delat. Všeč mi je LM2679-Adj zaradi višje delovne frekvence in tudi nazivno je namenjen "poganjanju" 5A. Za referenčno vezje pa sem gledal Shemo stikalnega napajalnika, ki se nahaja med projekti.

Rabil bi ideje, kako bi se te naloge lotil. Mogoče sem si malček začinil življenje s tako idejo, pa vseeno zakaj pa ne. Če mi uspe bom projekt tudi objavil

[VolkD]

Potrpi malo. Imam skoraj končan tak napajalnik. Ko bo bom dal vse na forum.

[bungee]

Volk, vem da pravijo da je potrpljenje božja mast , vendar pa bi bil vesel, če bi vsaj namignil kako si se lotil napajalnega dela vezja, digitalnega bom tako ali tako naredil sam

[RaInfFiMa]

Tudi jaz ga bom počakal. Se priporočam za kakšno tiskanino, če se bodo dale delat.
Glede na mojo zasedenost ga bom potreboval enkrat junija.

LPP

[bungee]

VolkD, saj ne da bi želel težit pa me vseeno zanima kako kaj kaže

[VolkD]

No dimne zavese so mimo Zdaj je potrebno še nekaj sw dopolniti. HW se ne bo več spreminjal.

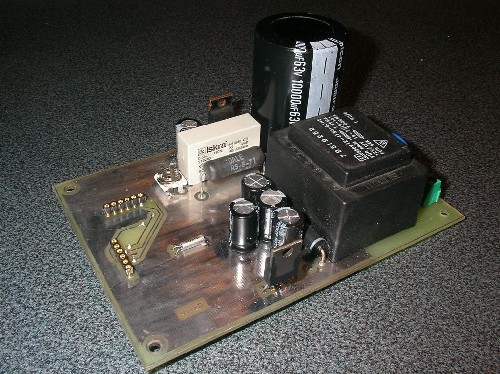

Na sliki ena od predhodnih verzij.
Transformator, ki se tu vidi je zgolj za napajanje logike in za negativno napetost, ki je potrebna, da dosežemo regulacijo do 0 V.

[bungee]

Slince se že cedijo

A naročila že pobiraš?

[VolkD]

Ne bo naročill. Stvar bom dal na uporabo vsem. Potem pa kakor se kdo znajde. Trenutno se ukvarjam z debugerji in sem založil preveč denarja. tako, da si ne upam še karkoli.

p.s.: Še sreča da žena ne prebira foruma.

[s56al]

[bungee]

@VolkD: Razumljivo in imam enako srečo kot ti

@S56al: Včasih ne ločim drevesa od gozda Hvala za nasvet, prototipa še nimam, ker sem bil za enkrat še pri identifikaciji elementov. Ugotavljam, da bom naredil kar dva taka napajalnika, bo prvi analogni in namenjen tudi preizkušanju.
Verjetno pa počakam na Volka, njegove rešitve so mi običajno všeč, kdor je dober je pač dober

[Dagy]

Hojla, nisem zasledil... se je že kdo lotil nastavljivega tokovnega ponora (umetno elektronsko breme) za testiranje napajalnikov? Nekaj takega bi potreboval, pa da ne odkrivam tople vode...
Vsaj kako shemico za nadljnje ideje... morda kaj s FET-i?

Tole z napajalnikom mi je zanimivo... nekaj takega sem pred cca 25 leti naredil, samo brez mikroprocesorja/switchanja, ... 0-20A.... 0-15A. Takrat samo prototip, ki ga je na vsak način hotel imeti kolega in se je nato izgubila sled za njim. Kasneje je bila še izvedba 2 x 0-60 V ... 0-5A s slavnim čipom 1466 (ali nekaj takega... jih itak ni več za dobit) v 19" ohišju, ki sem ga naredil za eno firmo... Darko me prav zanima tvoj koncept...

[lucca brassi]

nekaj takega je v enem od starejših elektorjev - nastavljivo breme 1kw

[Dagy]

Morda veš v katerem letniku? ALi pa ima morda kdo celo shemico?

V naprej hvala

[lucca brassi]

sem šel gledat pa nisem našel - moral bi se spomnit točnega naslova - moralo je bit okoli 1996-2000 pač takrat ko sem bil naročen na elektor direktno iz anglije zato se tudi spomnim takih shem ker smo brali revije.

Vem da je bil izveden s cca 6-7 x 2N3055 paralelno preko darlingtona podobno kot je tokovna regulacija pri starejših napajalnikih pa še nek OPA z regulacijo

nekaj podobnega sem našel tu
http://endless-sphere.com/forums/viewtopic.php?f=14&t=7446

[Dagy]

Odlično... tole bo zelo pomagalo..

Res hvala Lucca!
