Popravilo kretnice
Pojdi na stran 1, 2  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Zabavna elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
Krampus
Član
Član



Pridružen-a: Pon 08 Sep 2008 13:07
Prispevkov: 1801
Aktiv.: 10.27

PrispevekObjavljeno: Ned Jan 22, 2023 11:17 am    Naslov sporočila:   Odgovori s citatom

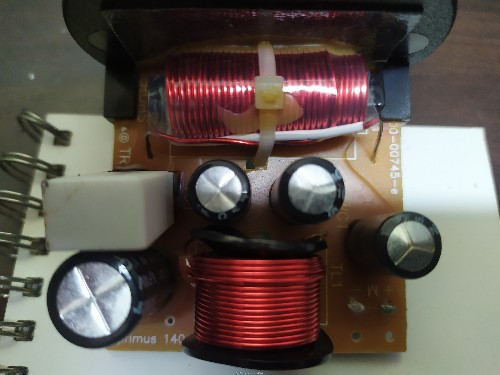

Iščem material za popravilo kretnice, pa so samo neke čudne vrednosti

Elektroliti
9µF 100V
5,1µF 100V
4,3µF 100V
1,8µF 100V

Upor
3 ohm 5W

Vsaj po 3 kom vsakega

Ali se najde kdo, ki ima ali mi lahko nabavi proti plačilu?



 Opis:
 Velikost datoteke:  3.09 MB
 Pogledana:  10 krat




_________________
Nisem ravno najbolj pameten na svetu, tu in tam pa imam kakšno idejo.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
ro-bi
Član
Član



Pridružen-a: Ned 28 Jan 2007 16:53
Prispevkov: 3389
Aktiv.: 17.39
Kraj: Koroška

PrispevekObjavljeno: Ned Jan 22, 2023 11:27 am    Naslov sporočila:   Odgovori s citatom

Elektroliti niso bipolarni?
_________________
3 x 3 = 9
ena dalje
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
a.vidmar
Član
Član



Pridružen-a: Ned 08 Jul 2007 11:03
Prispevkov: 1107
Aktiv.: 5.84
Kraj: Postojna

PrispevekObjavljeno: Ned Jan 22, 2023 2:46 pm    Naslov sporočila:   Odgovori s citatom

Verjetno so uporabljeni "Non-Polarized Electrolytic Audio Capacitor".

Shema je v priponki.



hfe_infinity_primus_140_technical_en.pdf
 Opis:

Download
 Ime datoteke:  hfe_infinity_primus_140_technical_en.pdf
 Velikost datoteke:  552.98 KB
 Downloadano:  17 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
ro-bi
Član
Član



Pridružen-a: Ned 28 Jan 2007 16:53
Prispevkov: 3389
Aktiv.: 17.39
Kraj: Koroška

PrispevekObjavljeno: Ned Jan 22, 2023 4:39 pm    Naslov sporočila:   Odgovori s citatom

TC2 in TC3 bi jaz dal folijska, ker gre direkt signal za TW skozi. Dobro se obnesejo motorski, ker so polypropilen.
_________________
3 x 3 = 9
ena dalje
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Krampus
Član
Član



Pridružen-a: Pon 08 Sep 2008 13:07
Prispevkov: 1801
Aktiv.: 10.27

PrispevekObjavljeno: Ned Jan 22, 2023 5:54 pm    Naslov sporočila:   Odgovori s citatom

Obema hvala za trud , sem iskal shemo, pa je nisem našel.
Odlotam kondenzatorje
Ali se kje na napisih vidi, da je bipolarni
Jaz sem strojnik z veseljem do elektonike Very Happy

_________________
Nisem ravno najbolj pameten na svetu, tu in tam pa imam kakšno idejo.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
PPG78
Član
Član



Pridružen-a: Ned 27 Jul 2003 14:09
Prispevkov: 2273
Aktiv.: 10.93
Kraj: Gorenjska

PrispevekObjavljeno: Ned Jan 22, 2023 9:44 pm    Naslov sporočila:   Odgovori s citatom

Krampus je napisal/a:
Odlotam kondenzatorje
Ali se kje na napisih vidi, da je bipolarni


Bipolarni elektroliti nimajo označenega minusa.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1561
Aktiv.: 12.57
Kraj: Medvode - med vodami

PrispevekObjavljeno: Ned Jan 22, 2023 10:35 pm    Naslov sporočila:   Odgovori s citatom

Nabava točno takih vrednosti bo tombola. Vzemi vrednosti, ki so čim bližje ali kombiniraj z več različnimi.
Glej za bipolarne/non-polarne elektrolitske kondenzatorje. Vseeno je kako ga obrneš, saj ni polariziran.
Pri nas jih boš dobil v IC-ju pa še kje, drugače pa Farnell, Mouser...
https://www.ic-elect.si/catalogsearch/result/?q=bipolar+elco

https://si.farnell.com/w/c/passive-components/capacitors/aluminium-electrolytic-capacitors/leaded-aluminium-electrolytic-capacitors?polarity=bi-polar-non-polar-

https://eu.mouser.com/c/passive-components/capacitors/aluminum-electrolytic-capacitors/aluminum-electrolytic-capacitors-radial-leaded/?product=Bi-Polar%2FNon-Polar%20Electrolytic%20Capacitors

_________________
Največji čar - električar
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
ro-bi
Član
Član



Pridružen-a: Ned 28 Jan 2007 16:53
Prispevkov: 3389
Aktiv.: 17.39
Kraj: Koroška

PrispevekObjavljeno: Ned Jan 22, 2023 11:42 pm    Naslov sporočila:   Odgovori s citatom

https://www.intertechnik.de/shop/kondensatoren/mkt-axial-100-v/583193,de,7433
_________________
3 x 3 = 9
ena dalje
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
joztom
Član
Član



Pridružen-a: Sob 11 Nov 2017 0:42
Prispevkov: 247
Aktiv.: 3.88
Kraj: Ljubljana

PrispevekObjavljeno: Ned Jan 22, 2023 11:51 pm    Naslov sporočila:   Odgovori s citatom

Bipolarni kondenzator narediš iz dveh polarnih. Minus in minus zvežeš, oba plusa sta pa kondenzator s polovično vrednostjo vezanih.
Torej 10uF+10uF v bipolarni vezavi dasta 5uF bipolarca.
Kondenzatorje za audio prodaja Mars audio:
http://www.marsaudio.eu/
V resnih kretnicah so izključno folijski kondenzatorji, imajo jih polno na Aliexpress. Obenem se vedno uporabljajo zračno viklane špule (aircored), ne pa cenene s feritnim jedrom, ker dušijo tranzientne tokove in siromašijo zvok.

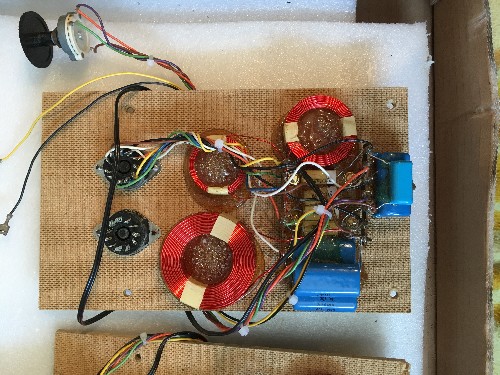

Primer 50 let stare kretnice iz mojega studijskega monitorja:



 Opis:
 Velikost datoteke:  3.07 MB
 Pogledana:  17 krat




EV 500a.jpg
 Opis:
 Velikost datoteke:  112.5 KB
 Pogledana:  7 krat

EV 500a.jpg


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mosqito
Član
Član



Pridružen-a: Čet 07 Apr 2016 23:22
Prispevkov: 2254
Aktiv.: 27.15

PrispevekObjavljeno: Pon Jan 23, 2023 1:00 am    Naslov sporočila:   Odgovori s citatom

Krampus je napisal/a:

Elektroliti
9µF 100V
5,1µF 100V
4,3µF 100V
1,8µF 100V


Nekaj v tej smeri....
9µF -> https://eu.mouser.com/ProductDetail/Panasonic/ECW-FG60905JA?qs=DRkmTr78QAQtzp%2Fijp6ZIQ%3D%3D
5,1µF -> https://eu.mouser.com/ProductDetail/EPCOS-TDK/B32774X4505K000?qs=RcG8xmE7yp2cF08lAeMhiQ%3D%3D
4,3µF -> https://eu.mouser.com/ProductDetail/KEMET/MMK22.5475K100D15L4TRAY?qs=IKDMbYZLynB%252BKVJyVMvZUg%3D%3D
1,8µF -> https://eu.mouser.com/ProductDetail/KEMET/R533N418050P1M?qs=KUoIvG%2F9Ilas0z8tGXc%252B8Q%3D%3D


Malo se poigraj z iskalnikom.

Lahko tudi na octopart

_________________
Always going the extra mile.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
ro-bi
Član
Član



Pridružen-a: Ned 28 Jan 2007 16:53
Prispevkov: 3389
Aktiv.: 17.39
Kraj: Koroška

PrispevekObjavljeno: Pon Jan 23, 2023 11:36 am    Naslov sporočila:   Odgovori s citatom

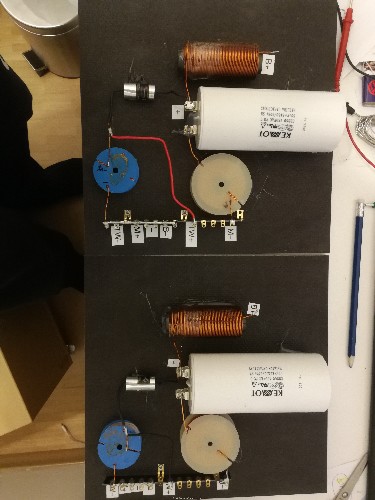

Še moji dve pokažem


 Opis:
 Velikost datoteke:  2.46 MB
 Pogledana:  23 krat




_________________
3 x 3 = 9
ena dalje
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Fantocci
Član
Član



Pridružen-a: Pon 06 Jul 2009 10:52
Prispevkov: 192
Aktiv.: 1.16

PrispevekObjavljeno: Tor Jan 24, 2023 4:36 pm    Naslov sporočila:   Odgovori s citatom

Kako pa veš, da je treba vse te kondenzatorje zamenjat? Si jih premeril? Malo čudno je, da bi vsi pocrkali. Ponavadi prej visokotonec umre.
Zvočnik pa tudi ni takega kakovostnega razreda (vstopni model za hišni kino), da bi zahteval folijske kondenzatorje in zračne tuljave, so konstrukterji verjetno kar dobro uskladili sistem. Da ne bo skretnica dražja od zvočnikov in po velikosti večja od razpoložljiivega prostora. Ker potem boš moral še bas reflex tuning preračunavat in cev spreminjat Smile
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1561
Aktiv.: 12.57
Kraj: Medvode - med vodami

PrispevekObjavljeno: Tor Jan 24, 2023 7:04 pm    Naslov sporočila:   Odgovori s citatom

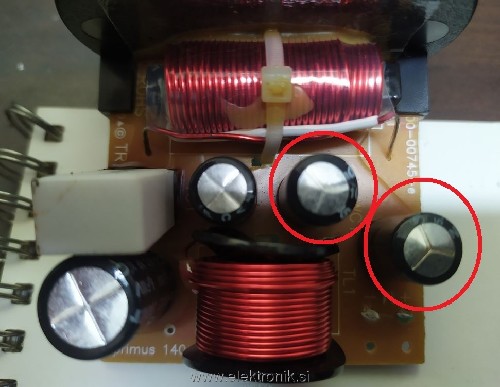

Meni se iz foteljeve perspektive zdita vsaj desna dva sumljivo napihnjena...


 Opis:
 Velikost datoteke:  132.7 KB
 Pogledana:  1 krat




_________________
Največji čar - električar
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Krampus
Član
Član



Pridružen-a: Pon 08 Sep 2008 13:07
Prispevkov: 1801
Aktiv.: 10.27

PrispevekObjavljeno: Tor Jan 24, 2023 8:57 pm    Naslov sporočila:   Odgovori s citatom

Hvala vsem za trud in čas in voljo, ki ste jo porabili za analize

Sedaj je pa počasi čas, da odgovorim na vaš trud.

Zvočniki so iz rabljenega kompleta za hišni kino.
Dobil sem jih pri pospravljanju kluba.

Preživela sta dva satelita, ki delujeta in imata kretnice videti čisto v redu.

Tretji satelit ima kretnico na sliki.
Sama zvočnika sta po meritvi v redu, pojeta in imata isto upornost kot delujoča dva. Kondenzatorji so napihnjeni, upor je pregoret, prekinjen, tuljave so tudi pregrete.

En satelit manjka, izgleda da je nekam pobegnil.

Center zvočnik ima en visokotonec in dva nizkotonca. Kretnica je podobno uničena, upor pregoret, kondenzatorji napihnjeni.
Sta pa oba nizkotonca pregoreta.

Prva dva bom uporabil za stereo v delavnici. Imel sem idejo, da usposobim še tretji zvočnik za rezervo, material pa nabavim za vsak slučaj.

Kolikor vidim se ne splača truditi za en delujoč zvočnik.

Kaj je bilo narobe:

Po analizi z bivšimi lastniki, so bile zadeve priklopljene mala tako, malo tako, nihče ni gledal na "+" ali "-", samo da je ropotalo.


Iz istega vira imam štiri pasivne zvočnike 450W sin, kjer so kretnice preživele, na dveh 8" nizkotoncih pa so sneta navitja (navitje žice sneto s tuljavnika).
Po vsej verjetnosti isti problem, zamenjana polariteta.
Za te sem naročil nizkotonce in bodo šli v uporabo.
Mogoče jih predelam v aktivne, ali pa kupim ojačevalnik.

_________________
Nisem ravno najbolj pameten na svetu, tu in tam pa imam kakšno idejo.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
ro-bi
Član
Član



Pridružen-a: Ned 28 Jan 2007 16:53
Prispevkov: 3389
Aktiv.: 17.39
Kraj: Koroška

PrispevekObjavljeno: Sre Jan 25, 2023 12:04 am    Naslov sporočila:   Odgovori s citatom

Če na zvočnikih zamenjaš + in - ne more crknit. Samo faza je za 180° obrnjena.
Če je na enem obrnjeno in na drugem prav, potem se lahko zgodi, da je bas švoh in stereo slika čudna.
Če je na obeh narobe, pa ne boš opazil in delata normalno.
