[mitchW]

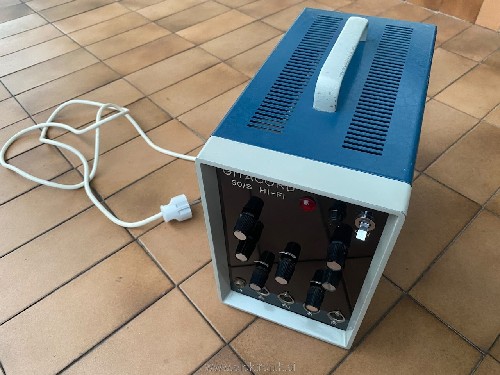

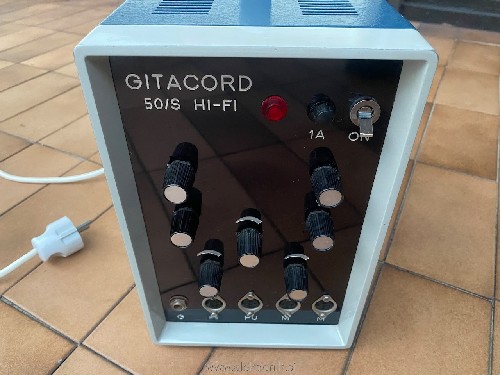

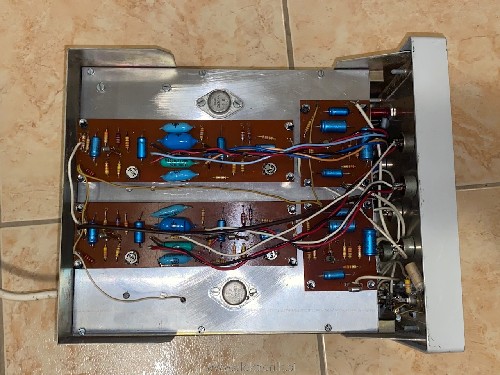

Nekaj dni nazaj sem prejel GITACORD 50/S HI-FI ojačevalec. Na spletu ni nobenih podatkov o njem. Zasledil sem edino podatke oz. predstavitev De Luxe verzije takšnega ojačevalca.

Kot tak je dobro ohranjen, sama konstrukcija pa sicer bolj spomninja na kakšno samogradnjo kot na serijski proizvod.

No prvi priklop na omrežje (preko 25W žarnice), ni bil uspešen. Zgodilo se ni nič. Vzrok je bil manjkajoča glavna 1A varovalka. Da skrajšam, izhodna tranzistorja sta v kratkem stiku, nekdo pa je varovalke tranzistorjev prebrikal z avtomobilskimi varovalkami (8A in 10A).

Tranzistorja sta 2N3055, kar ne bo problem dobiti nadomestnih.
Me pa zanima, če ima morda kdo shemo tega ojačevalca? Oz. vsaj vrednosti teh manjkajočih varovalk.

[mitchW]

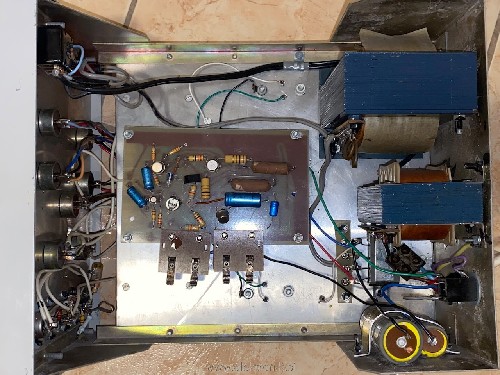

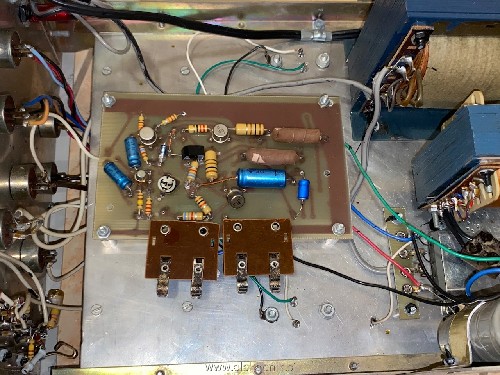

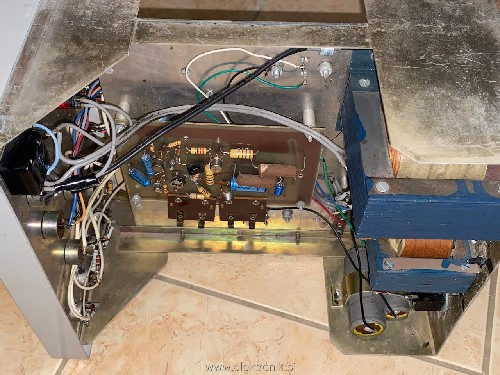

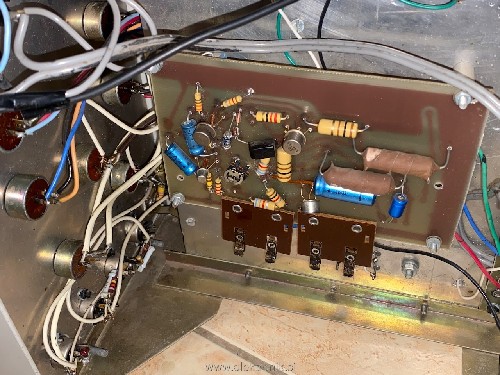

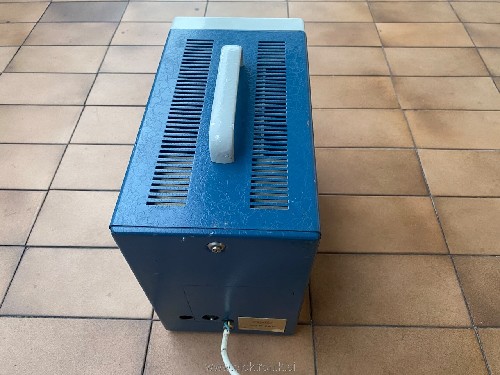

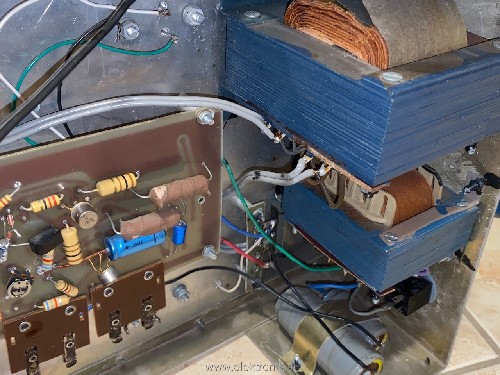

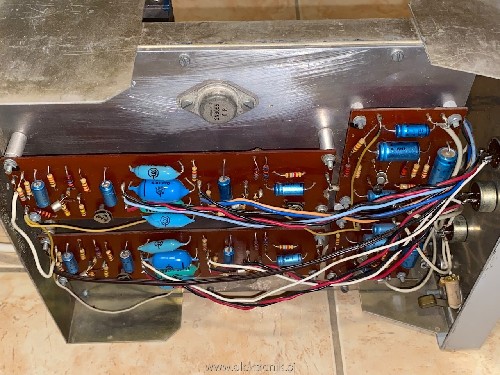

Še več slik:

[DusanK]

Zna biti TOLE, le v drugi preobleki.

[mitchW]

Hvala, to sem že našel

Je podoben, ampak vrednosti varovalk ni tam.

[Bjarni]

Vrednost varovalk boš pa ja lahko sam določil, saj ne gre za nek precizen element, da bi bil natančno predpisan s strani proizvajalca. Tudi če bi bil, bi jaz glede na firmo raje sam določil vrednost.

[DusanK]

V crowave opisu samo piše, da v originalu izhodna stopnja ni imela nobene zaščite od kratkega stika zato so dodali varovalke v napajalni in izhodni liniji.
Če ti kaj pomaga je tam edina varovalka, ki se vidi 3,15A (steklena z barvnimi obročki) samo se mi zdi, da je spodaj prebrikana na vezju.

Povprašaj na sosednjem forumu @PrimozL-ja, če ga še ima in naj pokuka v drobovje kakšni sta varovalki tam kjer ti manjkata.
Povezava

p.s.
Sta žična rjava upora dobra kljub temu, da se jima koža že malo lupi od pretiranega sončenja?

[mitchW]

Hvala, bom kontaktiral.

Upora sta še dobra. Sta žična in sta verjetno bila (malo) pregreta. Žica kot takšna je pa še vedno dobra, saj je tudi ni dosti za teh 0.47 ali 0.33 ohma.

Btw, prejel sem tranzistorja. Edino kar me muči je to, da sta po testih različna, eden ima beta 12, drug pa 40. Verjetno ni dosti pomembno... je pa verjetno boljše, da sta uparjena.
