 Objavljeno: Sre Apr 12, 2023 3:58 pm Naslov sporočila: proizvajalec večplastnih tiskanih vezij čez mejo |
 |
|
Pozdravljeni,
ima morda kdo kakšne izkušnje s proizvajalcem tiskanih vezij pri naših sosedah - Hrvaška, Italija, Madžarska? Najbrž obstajajo kakšne firme tam, ki se bavijo s tovrstnim delom?
Janez
|
|
| Nazaj na vrh |
|
 |
mosqito
Član
Pridružen-a: Čet 07 Apr 2016 23:22
Prispevkov: 3533
Aktiv.: 31.41
|
| Objavljeno: Sre Apr 12, 2023 4:05 pm Naslov sporočila: |
|
|
Naročam pri preverjenih kitajskih dobaviteljih. Če želiš, ti posredujem direktni kontakt.
https://www.bestpcbs.com/
Cena je pol lingve, oz. četrt intec.
Poleg je vedno report, testni presek in mikroskopija (poleg standardnih testov), če je zahtevana kontrolirana impedanca, pa merijo tudi to na vsaki sarži (na izrezu linij, kjer se zahteva).
_________________
Always going the extra mile. |
|
| Nazaj na vrh |
|
|
GUMY
trgovec
Pridružen-a: Sre 22 Sep 2010 11:03
Prispevkov: 487
Aktiv.: 2.71
Kraj: Bled
|
|
| Nazaj na vrh |
|
|
mucek
Član

Pridružen-a: Tor 01 Avg 2006 10:47
Prispevkov: 5537
Aktiv.: 24.03
Kraj: Domzale
|
| Objavljeno: Čet Apr 13, 2023 10:56 am Naslov sporočila: |
|
|
JLCPCB za prototipe in enostavna 2L vezja
PcbWay za bolj resne zadeve
Ima pa zdaj JLC tudi flex itd.
Lp, G
_________________
...lahko pa se tudi motim ... |
|
| Nazaj na vrh |
|
|
Dober_Dan
Član
Pridružen-a: Ned 27 Mar 2022 20:13
Prispevkov: 38
Aktiv.: 0.95
Kraj: Ljubljana
|
|
| Nazaj na vrh |
|
|
red_mamba
Član
Pridružen-a: Ned 20 Feb 2005 17:56
Prispevkov: 1486
Aktiv.: 6.26
Kraj: Yogyakarta
|
| Objavljeno: Čet Apr 13, 2023 5:21 pm Naslov sporočila: |
|
|
| mucek je napisal/a: |
JLCPCB za prototipe in enostavna 2L vezja
PcbWay za bolj resne zadeve
Ima pa zdaj JLC tudi flex itd.
Lp, G |
Jaz jih obcasno uporabljam tudi za manjse serije po 50 ali 100 kosov
Ce se ti ne mudi in lahko pocakas do 1 mesec, ter rabis samo 5 kosov za prototip so super.
_________________
Bad things happen to good people all the time for no reason!
Blog |
|
| Nazaj na vrh |
|
|
tilz0R
Član
Pridružen-a: Čet 31 Maj 2012 15:39
Prispevkov: 898
Aktiv.: 5.63
Kraj: Črnomelj
|
| Objavljeno: Pet Apr 14, 2023 2:25 pm Naslov sporočila: |
|
|
| red_mamba je napisal/a: |
| mucek je napisal/a: |
JLCPCB za prototipe in enostavna 2L vezja
PcbWay za bolj resne zadeve
Ima pa zdaj JLC tudi flex itd.
Lp, G |
Jaz jih obcasno uporabljam tudi za manjse serije po 50 ali 100 kosov
Ce se ti ne mudi in lahko pocakas do 1 mesec, ter rabis samo 5 kosov za prototip so super. |
JLCPCB dobavi tudi v manj kot tednu. 4-6 layerji so tudi zelo kvalitetni.
_________________
Knowledge sharing is caring.
majerle.eu | stm32f4-discovery.net |
|
| Nazaj na vrh |
|
|
Brusli
Član
Pridružen-a: Tor 24 Nov 2020 12:10
Prispevkov: 187
Aktiv.: 3.33
Kraj: Hrastnik
|
| Objavljeno: Pet Apr 14, 2023 3:15 pm Naslov sporočila: |
|
|
| Kaj kdo izmed vas morda ve kako deluje tisti "special offer" popust pri JLCPCB za npr. 5 kosov 4-slojne tiskanine? Na eno naročeno tiskanino dajo popust, ostale v istem naročilu pa so po normalni ceni. Samo meni ta popust vedno avtomatsko skoči na tisto tiskanino, ki je že tako ali tako najcenejša. Uveljaviti ga pa želim pri najdražji tiskanini.
|
|
| Nazaj na vrh |
|
|
mosqito
Član
Pridružen-a: Čet 07 Apr 2016 23:22
Prispevkov: 3533
Aktiv.: 31.41
|
| Objavljeno: Pet Apr 14, 2023 3:29 pm Naslov sporočila: |
|
|
| tilz0R je napisal/a: |
| red_mamba je napisal/a: |
| mucek je napisal/a: |
JLCPCB za prototipe in enostavna 2L vezja
PcbWay za bolj resne zadeve
Ima pa zdaj JLC tudi flex itd.
Lp, G |
Jaz jih obcasno uporabljam tudi za manjse serije po 50 ali 100 kosov
Ce se ti ne mudi in lahko pocakas do 1 mesec, ter rabis samo 5 kosov za prototip so super. |
JLCPCB dobavi tudi v manj kot tednu. 4-6 layerji so tudi zelo kvalitetni. |
Res je. Zadnjih nekaj naročil z nadzorovano impedanco sem opremil z resonatorji na tehnološkem robu. Meritve med naročili odstopajo max 6% v preračunanem EpsR.
Tole so stackup-i:
https://github.com/ayberkozgur/jlcpcb-design-rules-stackups
Očitno uporabljajo isti material.
_________________
Always going the extra mile. |
|
| Nazaj na vrh |
|
|
mosqito
Član
Pridružen-a: Čet 07 Apr 2016 23:22
Prispevkov: 3533
Aktiv.: 31.41
|
| Objavljeno: Pon Apr 17, 2023 11:41 pm Naslov sporočila: |
|
|

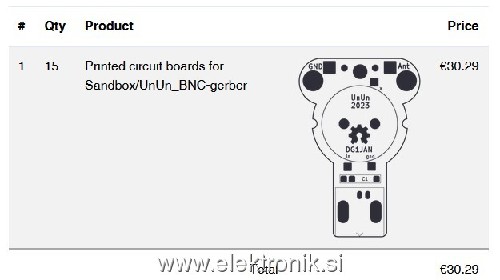

Pravkar oddal naročilo:
https://aisler.net/
cene spodobne, izdelava hitra. Poštnine ni.
Poročam, ko pride.
| Opis: |
|
| Velikost datoteke: |
27.78 KB |
| Pogledana: |
22 krat |
|
_________________
Always going the extra mile. |
|
| Nazaj na vrh |
|
|
mucek
Član
Pridružen-a: Tor 01 Avg 2006 10:47
Prispevkov: 5537
Aktiv.: 24.03
Kraj: Domzale
|
| Objavljeno: Tor Apr 18, 2023 9:09 am Naslov sporočila: |
|
|
Aisler je kar kul, ja, sploh ko rabiš samo komad ali dva. Ima tudi svoj export job za AD, da že tam preveri, če je vse po njihovih pravilih
LP, g
_________________
...lahko pa se tudi motim ... |
|
| Nazaj na vrh |
|
|
mosqito
Član
Pridružen-a: Čet 07 Apr 2016 23:22
Prispevkov: 3533
Aktiv.: 31.41
|
| Objavljeno: Pet Maj 05, 2023 11:55 pm Naslov sporočila: |
|
|
| mosqito je napisal/a: |
Poročam, ko pride. |

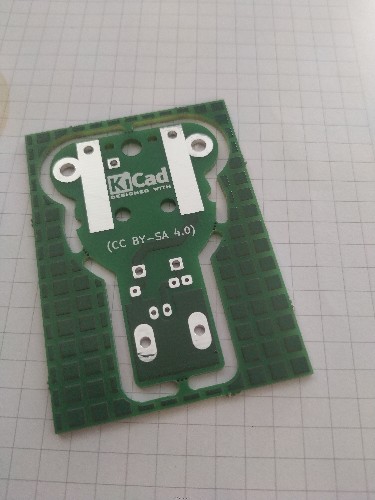

Tole je že en čas doma.
Nimam pripomb.
| Opis: |
|
| Velikost datoteke: |
1.36 MB |
| Pogledana: |
10 krat |
|
_________________
Always going the extra mile. |
|
| Nazaj na vrh |
|
|
GiovanniTheX
Član
Pridružen-a: Čet 29 Nov 2012 19:48
Prispevkov: 304
Aktiv.: 1.98
|
| Objavljeno: Pon Maj 08, 2023 1:29 pm Naslov sporočila: |
|
|
| Hvala za predloge. Tale Slovaška firma deluje zelo mikavno - samo da bodo cene prave
|
|
| Nazaj na vrh |
|
|
GUMY
trgovec
Pridružen-a: Sre 22 Sep 2010 11:03
Prispevkov: 487
Aktiv.: 2.71
Kraj: Bled
|
| Objavljeno: Tor Maj 09, 2023 10:35 am Naslov sporočila: |
|
|
| GiovanniTheX je napisal/a: |
| Hvala za predloge. Tale Slovaška firma deluje zelo mikavno - samo da bodo cene prave |
Evo zadnji primer:
This is to confirm that your order has been put into production on 08.05.2023
-----------------------------------------------------------------------------------------------------------------
PCB technical specifications:
Repeat order
Name:Sensor-tester-ingunV2_0
Material:Isola 370HR IPC-4101D /98/99/101/126 - FR4,Tg 180,Td 340,CTI 175-249 PLC=3 Number of layers: 2 Panel dimensions:104 mm x 124 mm Number of PCBs in 1 panel: 28
Thickness: 1.6mm
Cu-cladding:18kum
Soldermask: both sides green
Silk screen: top side white
Surface finish: lead-free HAL
Mechanical treatment - milling: no
Mechanical treatment - groove: yes
Electrical test: yes
-----------------------------------------------------------------------------------------------------------------
Quantity: 196 PCB(s)
Price for 1 PCB: 0.3618 EUR
Setup cost: 10.50 EUR
Total price for order without transport: 81.41 EUR Transport cost will be calculated according to actual weight and number of types in the parcel.
Prices are calculated without value added tax (VAT).
|
|
| Nazaj na vrh |
|
|
GAD
Član
Pridružen-a: Pet 12 Maj 2023 11:05
Prispevkov: 11
Aktiv.: 0.42
Kraj: Slovenska Bistrica
|
| Objavljeno: Pet Maj 12, 2023 11:11 am Naslov sporočila: Akcija Flex PCB |
|
|
Trenutno imajo na JLCPCB akcijo 25$ za 5 fleksibilnih tiskanih vezij (dimenzija 100x100 mm), nad 100mm pa 35 $. Za prototip, koncept ali pa prvi flex projekt je odlična prilika
