 Objavljeno: Pon Okt 23, 2006 11:10 am Naslov sporočila: Altium Designer 6.5 |
 |
|
Uporabljam ta program za načrtovanje tiskanih vezij. To temo odpiram za vsa vprašanja v zvezi z Altium Designer-jem (bivši protel).
Imam eno vprašanje, in sicer kako lahko spreminjam skupino pad-ov ali vij. Rad bi označil določene pad-e (npr. cntrl+klik) in jim nato spreminjal lastnosti. Vem kako vsem padom in vijam spremeniti velikost luknje, za spreminjanje drugih lastnosti pa ne znam.
Vsi, ki uporabljate dotični program, razpišite se.
|
|
| Nazaj na vrh |
|
 |
Glitch
Član
Pridružen-a: Pet 07 Apr 2006 11:40
Prispevkov: 1477
Aktiv.: 6.30
|
| Objavljeno: Pon Okt 23, 2006 1:08 pm Naslov sporočila: |
|
|
| Kaj pa pravi tehnicni support? Si prebral dokumentacijo?
|
|
| Nazaj na vrh |
|
|
tejko
Član
Pridružen-a: Pet 11 Feb 2005 12:57
Prispevkov: 108
Aktiv.: 0.45
Kraj: Pragersko
|
| Objavljeno: Pon Okt 23, 2006 4:38 pm Naslov sporočila: |
|
|
Poglej malo orodno vrstico PCB inspector. Izberi željene elemente, pol pa v tej orodni vrstici nastavi željene vrednosti!
LP Matej
_________________
Vseh čarov čar, ELEKTRIČAR!! |
|
| Nazaj na vrh |
|
|
Hudogriz
Član
Pridružen-a: Čet 01 Jun 2006 19:08
Prispevkov: 23
Aktiv.: 0.10
|
Objavljeno: Čet Nov 23, 2006 12:37 pm Naslov sporočila:  |
|
|
Pozdrav vsem,
Te dni se učim postopke načrtovanja PCB-jev z Altium desingerjem 6. Naletel sem na nekaj vprašanj, na katere zaenkrat še nisem našel odgovora (najbrž je kaj banalnega, kot vedno...  )
- SCH: želim na primer izbrati en element ali skupek elementov, ki predstavljajo nek modul in jih skopirati (copy/paste) na isti delovni list. Zakaj se elementom ne poveča ime na primer en upor R1 ne spremeni imena avtomatično na R2, temveč le R1 in R1, (podčrta elemente, ugotovi napako), kakšne so nastavitve, mogoče drug postopek "copy/paste"?
- PCB: Po postavitvi elementov bi se rad izognil nenamernem premikanju komponent, zato jim pozicijo zaklenem (kljukica »LOCK«). Nerad pa zaklepam pozicijo vsaki komponenti posebej. Rad bi masovno označil komponente in vse naenkrat zaklenil, je to možno?
- PCB: Pri povezovanju me moti črtasta mreža, oziroma grid. Ali je možno mrežo izklopiti? Poznam funkcijo »toggle grid kind«, vendar sprašujem kako in kje se izključi in ponovno vključi mreža / pikice?
Hvala za odgovore
LP
Mimogrede v naslovu imena je Altium designer 6.5. Izšel je tudi že popravek 6.6.
|
|
| Nazaj na vrh |
|
|
.
Član
Pridružen-a: Pon 23 Avg 2004 16:16
Prispevkov: 16777190
Aktiv.: 70621.36
|
| Objavljeno: Čet Nov 23, 2006 2:28 pm Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
Hudogriz
Član
Pridružen-a: Čet 01 Jun 2006 19:08
Prispevkov: 23
Aktiv.: 0.10
|
Objavljeno: Čet Nov 23, 2006 5:12 pm Naslov sporočila:  |
|
|
Hvala Mare za hiter odgovor!
Vendar sem že sam našel odgovor s kombinacijo "Reset duplicates..." in "Annotate..." orodij (meni "Tools"). "Reset duplicates..." podvojenim oznakam priredi nazaj oznako (primer upor "R?"), katero "Annotate..." potem avtomatsko inkrementira.
Še vedno pa iščem odgovore na to:
| Hudogriz je napisal/a: |
| PCB: Po postavitvi elementov bi se rad izognil nenamernem premikanju komponent, zato jim pozicijo zaklenem (kljukica »LOCK«). Nerad pa zaklepam pozicijo vsaki komponenti posebej. Rad bi masovno označil komponente in vse naenkrat zaklenil, je to možno? . |
| Hudogriz je napisal/a: |
| PCB: Pri povezovanju me moti črtasta mreža, oziroma grid. Ali je možno mrežo izklopiti? Poznam funkcijo »toggle grid kind«, vendar sprašujem kako in kje se izključi in ponovno vključi mreža / pikice? |
LP
|
|
| Nazaj na vrh |
|
|
tejko
Član
Pridružen-a: Pet 11 Feb 2005 12:57
Prispevkov: 108
Aktiv.: 0.45
Kraj: Pragersko
|
| Objavljeno: Čet Nov 23, 2006 5:32 pm Naslov sporočila: |
|
|
| Citiram: |
| Po postavitvi elementov bi se rad izognil nenamernem premikanju komponent, zato jim pozicijo zaklenem (kljukica »LOCK«). Nerad pa zaklepam pozicijo vsaki komponenti posebej. Rad bi masovno označil komponente in vse naenkrat zaklenil, je to možno? |
Uporabi orodno vrstico PCB inspector. Uporabna je tudi SCH inspector za SCH dokumente!
Ta odgovor je tudi zgoraj v tej temi!
LP Matej
_________________
Vseh čarov čar, ELEKTRIČAR!! |
|
| Nazaj na vrh |
|
|
Hudogriz
Član
Pridružen-a: Čet 01 Jun 2006 19:08
Prispevkov: 23
Aktiv.: 0.10
|
| Objavljeno: Čet Nov 23, 2006 8:25 pm Naslov sporočila: |
|
|
Hvala Matej tudi tebi. Sem našel odgovore
Zelo priročna inspectorja.
LP
|
|
| Nazaj na vrh |
|
|
lucca brassi
Član
Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 4226
Aktiv.: 17.79
Kraj: KOČEVJE
|
| Objavljeno: Čet Nov 23, 2006 10:08 pm Naslov sporočila: re |
|
|
Rabil bi malo vaše pomoči.
Ravno sem razpakiral verzijo 6.5.7356 pa imam pokvarjen en fajl če mi ga lahko pošljete na mail ali pod ZS ( ni .alf  )
Tnx
_________________
Moments before detonation ,....... TT |
|
| Nazaj na vrh |
|
|
MarkoM
Član
Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2825
Aktiv.: 12.33
Kraj: Lovrenc na P.
|
|
| Nazaj na vrh |
|
|
MarkoM
Član
Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2825
Aktiv.: 12.33
Kraj: Lovrenc na P.
|
| Objavljeno: Pon Nov 27, 2006 12:11 pm Naslov sporočila: |
|
|
| tejko je napisal/a: |
Poglej malo orodno vrstico PCB inspector. Izberi željene elemente, pol pa v tej orodni vrstici nastavi željene vrednosti!
LP Matej |
PCB inspector je že v redu stvar. Samo me še vseeno muči, kako izbrati več elementov hkrati. Če kliknem na element oz. pad se pojavijo podatki samo za tisti pad. Rad bi pa izbral več pad-ov hkrati.
Kakšen namig?
|
|
| Nazaj na vrh |
|
|
tejko
Član
Pridružen-a: Pet 11 Feb 2005 12:57
Prispevkov: 108
Aktiv.: 0.45
Kraj: Pragersko
|
| Objavljeno: Pon Nov 27, 2006 12:17 pm Naslov sporočila: |
|
|
Zdravo,
drži pritisnjeno tipko CTRL, in izberi pade!
LP Matej
_________________
Vseh čarov čar, ELEKTRIČAR!! |
|
| Nazaj na vrh |
|
|
MarkoM
Član
Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2825
Aktiv.: 12.33
Kraj: Lovrenc na P.
|
| Objavljeno: Pon Nov 27, 2006 12:31 pm Naslov sporočila: |
|
|

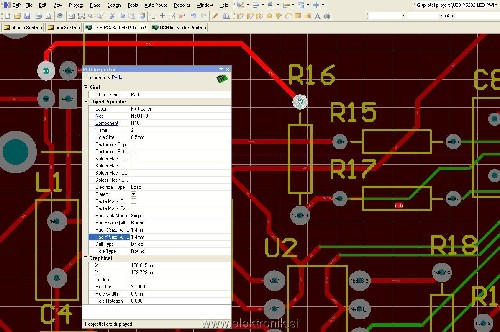

Ne vem, samo meni ne gre izbirati padov s ctrl+klik. Osvetli mi celotno povezavo, če uporabim prejšnjo kombinacijo. Mogoče je kakšna posebna nastavitev?
| Opis: |
|
| Velikost datoteke: |
157.81 KB |
| Pogledana: |
29 krat |
|
|
|
| Nazaj na vrh |
|
|
saso
Član
Pridružen-a: Čet 18 Mar 2004 10:16
Prispevkov: 510
Aktiv.: 2.15
Kraj: Trbovlje
|
| Objavljeno: Pon Nov 27, 2006 1:27 pm Naslov sporočila: |
|
|
Če boš namesto ctrl držal shift bo to to.
LP
|
|
| Nazaj na vrh |
|
|
saso
Član
Pridružen-a: Čet 18 Mar 2004 10:16
Prispevkov: 510
Aktiv.: 2.15
Kraj: Trbovlje
|
| Objavljeno: Pon Nov 27, 2006 1:44 pm Naslov sporočila: |
|
|
Če boš v help/index odtipkal Shortcut Keys (PDF Guide) pa boš dobil še preostale bližnjice ki jih lahko uporabljaš v DXP.
LP
|
|
