 Objavljeno: Pon Maj 26, 2025 2:03 pm Naslov sporočila: PIR senzor + stikalo |
 |
|
Zdravo vsem!
Pred hišo imam luč, ki se prižiga s pomočjo senzorja (brez stikala). Lokacija ni optimalna, ker včasih prideš že na pol stopnic, ko se luč prižge.
Ideja je, da bi preko stikala tja pripeljal še eno žico s fazo. Potem bi po potrebi lahko to luč prižgal tudi s stikalom.

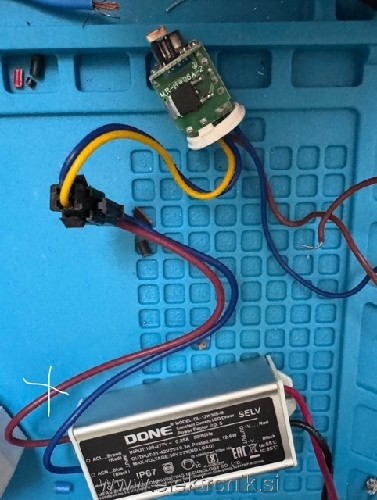

Lahko to rdečo žico prerežem in dodam zraven še fazo s stikala, da se bo led transformator napajal preko senzorja ali preko stikala? Ali se bo s senzorjem kaj zgodilo? Senzor je MR - HW06A-2.
Hvala. LP.
| Opis: |
|
| Velikost datoteke: |
212 KB |
| Pogledana: |
16 krat |
|
|
|
| Nazaj na vrh |
|
 |
dgrude
Član
Pridružen-a: Sob 15 Nov 2008 13:44
Prispevkov: 203
Aktiv.: 1.01
Kraj: Velike Lašče
|
| Objavljeno: Pon Maj 26, 2025 4:47 pm Naslov sporočila: |
|
|
Lahko, ampak pazi da bo ista faza, drugače bo kabum
|
|
| Nazaj na vrh |
|
|
v.j.
Član
Pridružen-a: Pet 13 Feb 2015 9:47
Prispevkov: 1661
Aktiv.: 13.20
Kraj: Veldes
|
| Objavljeno: Pon Maj 26, 2025 6:51 pm Naslov sporočila: |
|
|
Absolutno mora biti iz iste faze in ne samo to, da bo pravilno, mora biti iz istega tokokroga, torej iz iste varovalke oziroma inštalacijskega odklopnika.
Vzameš fazo iz napajalnega vhoda PIR, jo pelješ na stikalo in iz stikala nazaj na izhod PIR, to bo pravilna izvedba dodatnega stikala.
.
_________________
Kontakt na e-mail, za več informacij klikni gumb 'www', na ZS ne odgovarjam!
Ne mi pisat zasebnih sporočil na forumu! NIKOLI ne boste dobili odgovora na ZS !
Če vam moji odgovori niso všeč, nihče vas ne sili, da jih berete! uporabite gumb 'ignore' |
|
| Nazaj na vrh |
|
|
kvarkel
Član
Pridružen-a: Ned 20 Maj 2012 23:21
Prispevkov: 445
Aktiv.: 2.80
|
| Objavljeno: Pon Maj 26, 2025 9:26 pm Naslov sporočila: |
|
|
Prilagam nekaj vezav. Bistvo je, da faza ne pride na sponko L1 senzorja.
| Opis: |
|
Download |
| Ime datoteke: |
vezava stikal in senzorja.pdf |
| Velikost datoteke: |
24.73 KB |
| Downloadano: |
40 krat |
|
|
| Nazaj na vrh |
|
|
Ertzuislo
Neznanec
Pridružen-a: Pon 26 Maj 2025 11:40
Prispevkov: 7
Aktiv.: 10.72
|
| Objavljeno: Sre Maj 28, 2025 6:57 am Naslov sporočila: |
|
|
dgrude, v.j.; da, L bo iz iste faze / istega odklopnika
kvarkel: žal ne uspem odpreti priponke; ampak stikalo sem imel namen vezati ravno med L in L1;

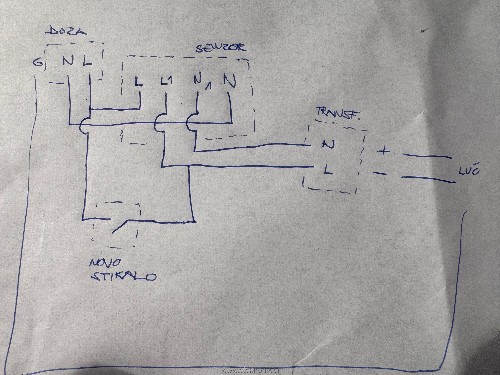

se opravičujem za skico, ampak upam, da je vseeno jasno:
na isto fazo iz katere se že zdaj napaja luč (senzor => adapter => led luč) bi dodal eno žico in jo prek stikala priključil na žico (L) med senzorjem in transformatorjem.
LP in hvala za pomoč.
| Opis: |
|
| Velikost datoteke: |
383.19 KB |
| Pogledana: |
0 krat |
|
| Opis: |
|
| Velikost datoteke: |
987.88 KB |
| Pogledana: |
4 krat |
|
|
|
| Nazaj na vrh |
|
|
poule
Član
Pridružen-a: Čet 11 Jan 2007 19:53
Prispevkov: 812
Aktiv.: 3.62
Kraj: Ljubljana
|
| Objavljeno: Sre Maj 28, 2025 8:18 am Naslov sporočila: |
|
|
| Sam imam zvezano ravno tako. Moj senzor ima sicer relejski izhod.
|
|
| Nazaj na vrh |
|
|
stane
Član
Pridružen-a: Tor 17 Apr 2007 21:19
Prispevkov: 1281
Aktiv.: 5.79
Kraj: Rače
|
| Objavljeno: Sre Maj 28, 2025 10:57 am Naslov sporočila: |
|
|
Najbolj enostavno bi bilo prekinit napajanje senzorja. Rjava žica na prvi sliki.
Na to mesto bi vezal NC tipko.
S tipko prekineš napajanje in, ko jo spustiš senzor prižge luč.
Na ta način ne moreš pozabit senzorja izklopljenega.
Senzor vedno deluje, luč vseeno lahko kadarkoli prižgeš s tipko, ki je izven dosega.
|
|
| Nazaj na vrh |
|
|
kvarkel
Član
Pridružen-a: Ned 20 Maj 2012 23:21
Prispevkov: 445
Aktiv.: 2.80
|
| Objavljeno: Sre Maj 28, 2025 1:12 pm Naslov sporočila: |
|
|
| Ertzuislo je napisal/a: |
| kvarkel: žal ne uspem odpreti priponke; ampak stikalo sem imel namen vezati ravno med L in L1; |
Če ne moreš odpreti priponke, ti bom opisal s predpostavko, da ti ne gre za splošni izklop (kar sicer narediš z inštalacijskim odklopnikom).
Za mojo shemo potrebuješ menjalno stikalo, ki ga povežeš tako:
- na kontakt P ali puščica oz. skupni kontakt pripelješ fazni priključek luči,
- fazo od varovalke, pripelješ na kontakt recimo 1 (vseeno, lahko tudi nakontakt 2) in na sponko L senzorja.
- kontakt 2 (ali pa 1, odvisno od zgornje variante) stikala povežeš na L1 sponko senzorja.
- nulo pripelješ na N sponko senzorja in na luč.
S preklopom menjalnega stikala prižgeš enkrat luč direktno, drugič preko senzorja.
Poanta te vezave je v tem, da PIR senzorji nimajo relejskega preklopa ampak preko elektronike in direktna faza na L1 lahko povzroči okvaro senzorja ali pa vsaj ne bo deloval.
Upam, da je razumljivo.
|
|
| Nazaj na vrh |
|
|
Ertzuislo
Neznanec
Pridružen-a: Pon 26 Maj 2025 11:40
Prispevkov: 7
Aktiv.: 10.72
|
| Objavljeno: Pet Maj 30, 2025 7:13 am Naslov sporočila: |
|
|
kvarkel: hvala; zdaj sem uspel odpreti datoteko - če si na forumu manj kot 3 dni, se ti ne odpirajo datoteke...
tudi po opisu sem si predstavljal 1. varianto.
2. in 3. se mi za moj primer ne zdita OK; ker trenutno je senzor vedno pod napetostjo.
torej nulo poleg N na senzorju povežem še direktno na luč in potem povezavo N1 (senzor) in luč lahko umaknem?
hvala še enkrat. LP
|
|
