[Milek]

Enostaven indikator nizke napetosti 6V svinčene baterije z TL431

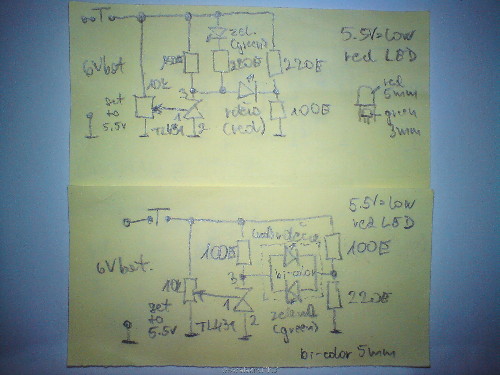

-prva verzija z rdečo in zeleno LED

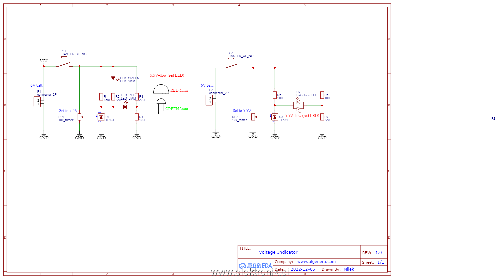

-druga verzija z bi-color LED
-polna baterija 6,3-6,5V
-prazna baterija 5,5V

Ne puščajte baterije dalj časa pri napetosti 5,5V, ker jo lahko s tem uničite. Ko pade napetost na 5,5V, takoj napolnite baterijo in jo lahko pustite dalj časa v mirovanju.

TL431 je shunt regulator napetosti ali nastavljiva zener dioda,ref.napetost Vref=2.5V, z zelo natačno vrednostjo 1% od 2,5V-36V, hiter vklopni čas, izračun za napetostni delilnik je:

R1=Vref/(Vcutoff-Vref)/R2

Opis delovanja je enostaven:
Napetost je nastavljiva z delilnikom napetosti, z trimerjem 10k nastavimo željeno napetost Vcutoff=5,5V, to je minimalna napetost za opozorilo, vklopi se rdeča LED. Če je napetost baterije višja od 5,5V npr, 5,6V že sveti zelena LED.

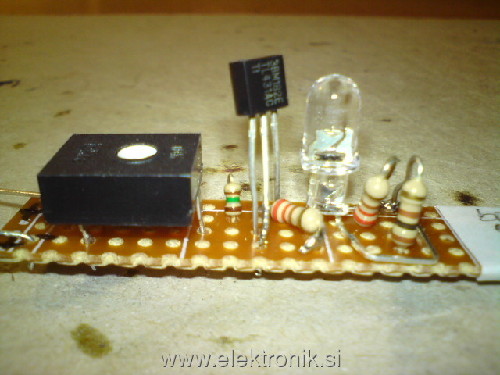

Če imamo bi-color LED je enostavneje uporabiti eno LED, glej shemo druga verzija. Če te LED nimamo, lahko izdelamo prvo verzijo. Uporabimo rdečo prozorno LED 5mm, pri spajkanju pustimo malo višje pine in prostor za zeleno prozorno LED 3mm. Zeleno LED 3mm, pa pritrdimo pod prozorno rdečo LED 5mm.
Tako simuliramo enojno LED, ker zelena sveti skozi rdečo LED in dobimo dober svetlobni efekt.
Če ne boste zadovoljni s svetilnostjo LED-ik, lahko uporabite podobne vrednosti uporov odvisno od samih LED-ik, eksperimentirajte.
Rdeča LED pri toku Id=10mA že sveti odlično, pri 1.8V, zelena LED pa nekje pri 2V.
Če uporabimo LED z nizkim tokom Id=5mA, moramo vrednosti (pred)uporov preračunati.

Rp=predupora za LED
Vsup=napetost napajanja
Vled=željena napetost LED
Iled=tok LED

Rp=(Vsup-Vled)/Iled

primer:

Rp=(6V-2V)/0,01A=4V/0,01A=400E (Ohm)

Pri napetosti 6V potrebujemo za zeleno LED predupor vrednosti 400E,standardna vrednost 470E. Upoštevajte, da je padec napetosti na TL431 0,7V.

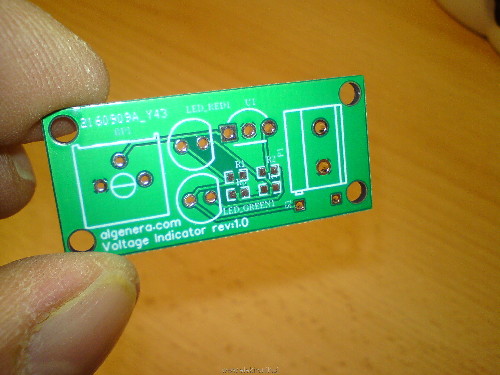

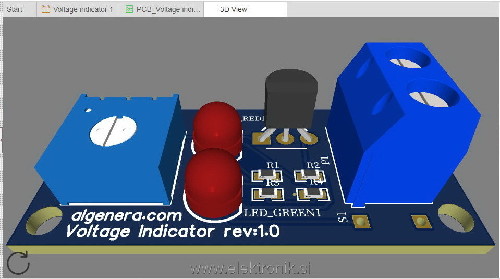

[Milek]

Kako postavimo LED-iki.

[1dva3]

Mislim, da se da nabavit dvobarvno enojno led
Uporabi se lahko tudi TS431 s malo manjšim razpoložljivim tokom.
Bo pa tako vezje kar dobro zbilo prazen akumulator, saj ima nekje 10mA lastne rabe.
