Bolj za šalo kot zares bi rad izdelal nekoliko drugačen VU meter iz LED diod. Deloval bi kot vsaka takšna napravica, le da bi namesto navadnih diod uporabil visokosvetleče diode. Na tak način bi lahko zelo velik VU meter prikazoval kar na steni, kar bi verjetno izgledalo precej impresivno.

Glavna težava pri tem so LED, ki oddano svetlobo običajno precej razpršijo. Če bi pred diodo postavil lečo, bi ta svetlobo lepo usmerila v en žarek in bi lahko na tak način celotno sliko projiciral tudi na več metrov oddaljeno steno. Ker pa je postavljanje leč pred vse diode VU metra rahlo neprijetno opravilo bi raje vprašal, če ve mogoče kdo za diode, ki bi že v osnovi bile tako usmerjene oziroma če ima kakšno boljšo idejo.

Upam, da sem dovolj natančno opisal težavo in hvala za odgovore.

[trobida]

Nevem, če sem te prav razumel bi morala ena dioda svetiti kot kakšen laser .

[andrelinoge]

Vse diode (npr. 5 za L in 5 za R kanal) bi morale svetiti kot neke vrste laser. Če dam pred diodo lečo, tako da je dioda v goriščni razdalji leče, potem leča svetlobo usmeri v žarek in tako dobim na zidu dva metra vstran lep krog premera okrog 10 cm. Če bi več tako usmerjenih diod postavil eno nad drugo in jih prav usmeril bi dobil velik VU meter na steni.

Težavne so predvsem leče, ker jih trenutno nimam, pa tudi postavljanje vseh diod v goriščne razdalje leč bi bilo naporno. Boljše bi bilo če bi se dalo dobiti takšne diode, ki bi na podoben način že usmerjale svetlobo.

[Iztok]

Za izvor uporabi laser pointerje od igrač. Zadnjič sem se nekaj igral in tisti žarek preko preprostega povečevalnega stekla projeciral na steno. Na cca. 8m se je na beli steni videl skoraj 10cm rdeč krogec tudi pri dnevni svetlobi, kar bi za tak VU meter že kar zadostovalo.

[andrelinoge]

Samo pri tem še vedno rabim neke dodatne leče. Poleg tega pa bi rabil vsaj kakih 10 laserjev oz. laserskih diod, kar je malo dragi hec Sem testiral tudi že s takim laser pointerjem in sem dobil premajhen krog na manjših razdaljah. 8mm LED in pred njo povečevalno steklo mi dasta bistveno boljše rezultate. V dnevni svetlobi se sicer ne vidi tako dobro ampak saj tudi ni mišljeno, da bi se to uporabljalo sredi belega dne

[andrejj]

kaj pa mogoče podobno kot takšna ura ki projicira na steno ali strop?Ali pa podobno kot grafoskop.
Lp

[andrelinoge]

Saj vse te stvari delujejo podobno. Vsepovsod so kake leče. Težava je le ker bi jaz rabil več kompletov dioda-leča in bi si tako po nepotrebnem kompliciral življenje. Mogoče obstajajo kake diode, ki že imajo ustrezno optiko.

Ali pa če mogoče kdo ve kje bi lahko dobil poceni majhne leče. Maksimalni premer nekje 2-3 cm ker bi drugače pri 10 diodah celotna naprava bila že prevelika. Če ne bo šlo drugače, potem bo to edina rešitev.

[andrejj]

Za majhne leče ne vem kje se nabavi.V Vegi najbrž nimajo.Ko sem slučajno na google iskal za leče in sem videl.Da v Ameriki prodajajo več vrst leče.Mogoče pa v Nemčiji.
Lp

[zcetrt]

Mar ni le pet ledic na kanal malo premalo? Sam sem si naredil vumeter iz 32 smd ledic, da imam 8 zelenih, 6 rumenih in 2 rdeči na en kanal. Pet bi pa zgledalo bolj kot "light show".

Kaj pa tiste lupe, ki so jih prodajali zraven kakšnih šolskih ravnil ali pa so bile priložene puščicam?

[andrejj]

Mogoče pa trgovini po 199 Sit,če slučajno prodajajo lupo.
Lp

[andrelinoge]

Saj bi verjetno res malo več diod moral uporabiti. Samo pretiravati pa tudi ne bi smel. Če pomislim... Na steni dobim iz vsake diode npr. 12cm krog. 5cm razdalje med njimi. 10 diod na kanal. Nanese kar spoštljivo velik VU meter

Povečevalna stekla so nekoč imeli v 199 SIT. Ampak precej velika. Bi moral malo pogledati, če imajo tudi kaj manjšega. Bom še moral malo po internetu pogledati, če kje kaj pametnega prodajajo. Kaj pa tiste majhne leče za v oko, ki jih imajo urarji? Kje bi se to dalo dobiti po prijazni ceni?

[andrejj]

Kaj pa v CD napravo vgrajen lasersko napravo.In je vgrajena leča.Mogoče je premajhna?

[Highlag]

Če bi vzel dovolj veliko lečo in postavil led diode v nekakšen polkrog bi šlo tudi tako.

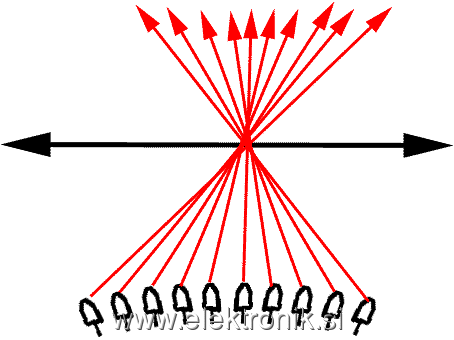

Na sliki je narisano malce pretirano. Ker ima leča povečavo bi bile točke večje in boj razmaknjene ravno za povečavo.

[andrelinoge]

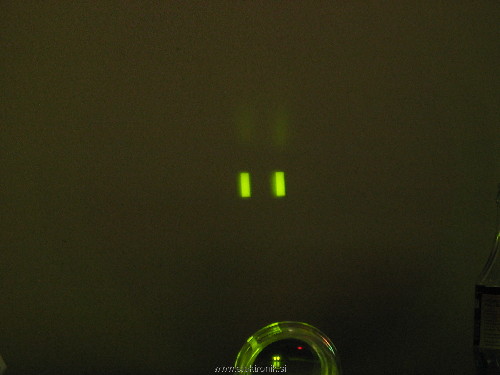

Highlag dobra ideja, da bi uporabil eno lečo za več diod. Bom malo potestiral kako bi mi to funkcioniralo. Vsekakor bi bilo lažje kot pa leča za vsako diodo posebej. Samo bom moral vse diode natlačiti čimbolj skupaj, da ne bo prišlo do prevelikih popačenj slike.

[mucek]

Leče za diode sem nazadnje videl v ICju (15 stopinjske), namenjene so ultrasvetlim 5mm ledicam. Sam sem vzel eno lečo ter 2W belo LED diodo in zadeva funkcionira zelo dobro. Cena? Sitnica.... Za 5 ledic na kanal bi še šlo... (btw - zakaj stereo?)
