Zivjo

Jz bi vas vse uprasu ce ma kdo slucajno vezje ( u bistvu layout pa spisek elementov )
za ultrazvocni merilnik razdalje. Rabim ga namrec za seminarsko nalogo, pozneje pa mogoce se za v moj avto. Lepo bi vas prosil ce kdo ima to naj mi odpise na PM ali pa kar tukaj.

Ze v naprej se vam zahvaljujem.

Iztok · Objavljeno: Ned Dec 03, 2006 1:10 pm Naslov sporočila:

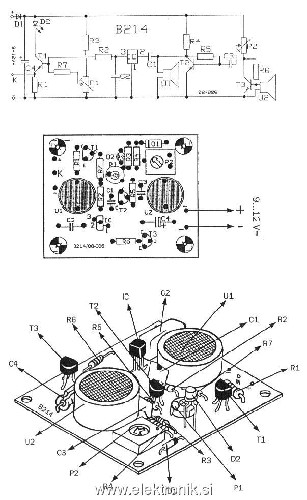

Domet 10 - 80 cm.

joni · Objavljeno: Ned Dec 03, 2006 1:28 pm Naslov sporočila:

Zivjo Iztok
Men slike noce povecat, pa ne vem zakaj. Zato te bi prosil ce mi jo lahko posles na mail: joniactionman@hotmail.com

joni · Objavljeno: Ned Dec 03, 2006 1:33 pm Naslov sporočila:

Sem jo ze uspel odpreti !!!

Samo me se zanima, kaksne so vrednosti elementov ???

Iztok · Objavljeno: Ned Dec 03, 2006 1:35 pm Naslov sporočila:

Sem ti poslal komplet PDF na mail.

joni · Objavljeno: Ned Dec 03, 2006 1:39 pm Naslov sporočila:

Hvala.

joni · Objavljeno: Ned Dec 03, 2006 2:01 pm Naslov sporočila:

I se na eno tezavo sem naletel.
Ne morem pogruntat s čim to vezje prikazuje oddaljenost predmeta, ali z ledico, ali z kakšnim drugim elementom ?

Iztok · Objavljeno: Ned Dec 03, 2006 2:49 pm Naslov sporočila:

V PDFju, ki sem ti ga poslal imaš na strani 12/13 v 4. jezikih opisan postopek nastavitve ...

Če tistega ne razumeš bo tale seminarska bolj revna ... Confused

oversc0re · Objavljeno: Ned Dec 03, 2006 7:41 pm Naslov sporočila:

Če se ne motim, je tole tista reč iz conrada. Meni dela max do 20cm, o 80. lahko samo sanjam. Iztok, si ti to preizkusil?

Lp, M@ic

Iztok · Objavljeno: Ned Dec 03, 2006 7:57 pm Naslov sporočila:

Točno tega nisem preizkušal ... sem se pa ukvarjal s tistimi dražjimi za PDCje.

joni · Objavljeno: Ned Dec 03, 2006 8:23 pm Naslov sporočila:

A je kdo preizkusil kasne ki imajo prikaz na led displayu, ali pa na 7-segmentnem prikazu?
Ker u bistvu bi jaz raje naredil takega ki ima prikaz, ker enostavno zgleda bolje.

joni · Objavljeno: Ned Dec 03, 2006 8:24 pm Naslov sporočila:

Mislil sem na LCD displayu!!!

NeoTO · Objavljeno: Ned Dec 03, 2006 8:45 pm Naslov sporočila:

Glede na to, da takole prosjačiš (grdo rečeno, a tako pač je) za načrti, predvidevam, da nimaš niti dovolj znanja in niti predvsem volje, da bi kaj takega šel sam delat...
Če se motim, tukaj imaš nekaj idej, kako stvar narediti:
Nujno potrebuješ mikrokontroler, če želiš to narediti z LCDjem. Drugače bi po mojem celo lahko naredil nekaj podobnega z diskretnimi elementi (npr. en timer, ki ti npr. 10x na sekundo generira pulz, ki za n milisekund vzbuja vir (UZ oddajnik), ter požene števec, ki se ustavi in izpiše na segmentnih LED, ko dobi pulz odboja...
BTW, tole vezje, ki je tukaj priloženo, deluje podobno, kot pojav, ko mikrofon pridržiš pri zvočniku in uživaš v zvokih Evil or Very Mad

(kako se že temu reče - mikrofonija?). UZ oddajnik v vezju oddaja močno ojačan signal z UZ sprejemnika. Ko amplituda oscilacije doseže določeno vrednost (ki jo določiš s potenciometrom in pomeni oddaljenost od ovire), se prižge LED.

joni · Objavljeno: Ned Dec 03, 2006 9:04 pm Naslov sporočila:

Ja znanja o tem vezju res nimam kaj prevec, saj sem se vceraj zacel ukvarjati s tem in tudi v programiranju sem nov ( 1 mesec ), prej pac nisem imel zanimanja za to.
Zato pa me zanima ta izdelek, saj se mi zdi dokaj uporaben.

Vseeno hvala za tvojo razlago, recimo da mi je 0.2 % bolj jasno kot prej, saj v realizaciji moje seminarske naloge. Pa prosi ce mi malo svetujes kaksne elemente bi uporabi v tem vezju. Pa se bi to dalo naredit z picom ?

joni · Objavljeno: Ned Dec 03, 2006 9:10 pm Naslov sporočila:

Joze!
Za mentorja ze imam Gospodariča, ceprav ko bo prisel Pipan u solo me bo prevzev on. Pa saj je to nalogo predlagal Pipan.
