Iščem načrte za laboratorijski usmernik za 0- 50V in 0-x A
načrte rabim nujno tako da če je možno z že izdelanim tiskanim vezjem
najlepša hvala za pomoč.

[witmajer]

Upam da ti bo ta seminarska naloga kaj pomagala
napetost je malce manjša

[VolkD]

Obstoječ usmernik ima kar nekaj zamer zaradi katerih ga sam nikoli nebi delal.

- prva taka je uporaba vezja 723 v močnostnih napajalnikih. V tovrstnih vezjih tak IC zelo rad zaniha, še posebej, če je izpostavlljen visokofrekvenčnemu polju, kar se za laboratorujski usmernik ne da reči, da ne bo.
- uporaba že res preživetih 2n3055. Pa četudi bi jih zamenjali z recimo 2n3773 bi bil spoj kot je prikazan še vedno zelo vprašljiv. Predlagam, da se uporabi recimo TIP147, ki že vsebuje darlington spoj.
- izvedba hladilnega rebra. Če nek element, ki naj bi ohlajal polprevodnik zapremo v škatlo, se bo pač tudi ta aluminijast del po nekajurni uporabi segrel na temperaturo polprevodnika. Ohlajal pa se ne bo, saj je zaprt v škatli.
- r17 do r20 služijo za izeenačevanje tokov skozi tranzistorje. Lahko bi sužili tudi za odvzem napetosti, ki služi za regulacijo toka. S tem bi r21 ne bil potreben, pridobili pa bi na nižji notranji upornosti.
- Vezja z velikimi ojačenji (operacijski ojačevalniki) v napajalnikih niso željena, saj so vir šuma. Omenjeni napajalnik, pa ima na izhodu zgolj 100nF kondenzator.

Kljub novejšemu datumu seminarske naloge sem nehote dobil občutek da je stvar kopirana iz bistveno starejšega vira.

[Iztok]

Jaz sem si pred 15. leti naredil 2 točno taka usmernika po načrtih iz ELEKTORja. Še danes delujeta BP in mi nikoli nista povzročala težav (tudi pri napajanju 75W ZETAGIjeve 27MHz "pečke" in antene v neposredni bližini). Če bom delal še kakšnega bo točno tak. Naredil bom le majhen update na močnostnem delu, kjer bo rele in dodaten odcep na sekundarju, da bo pri uporabi manjših izhodnih napetostih manj gretja tranzistorjev.
No ja, mogoče bom tudi opustil 2N3055 in jih nadomestil z Volkovim predlogom TIP147.

[borber]

Usmernik je bil objavljen v Elektorju december 1982. Pozneje pa še v reviji TIM.

[zajec]

Najlepša hvala za odgovore imam pa še vprašanje za volkD.
Kakšen usmernik bi pa ti izdelal? to vprašanje se nanaša tudi na druge uporabnike foruma.

[borber]

Za 0-50V in od 1A naprej bi bilo pametno uporabiti predregulacijo sicer bo hladilnik zelo velik pa še ventilator bo potreben, seveda, če želiš dolgotrajno obtežbo. Za kratkotrajne mejne obremenitve je zadeva s hlajenjem lahko enostavnejša.

[VolkD]

Ja direktno sem izzvan, zato moram direktno odgovoriti.

V tem trenutku nimam načrta, ki bi ga potegnil iz rokava.

1.Vsekakor bi razmislil o tem, da bi imel vsaj enostopenjsko predregulacijo, ki bi jo izvedel s tem, da bi uporabil transformator s srednjim odcepom in usmerjal ponovalno enkrat z dvema diodama, drugič pa z mostičkom.
2.Kot sem že prej omenil uporaba darlington tranzistorja v regulacijski zanki. 3.Ojačevalnik napake bi bil izveden z tranzistorji in ne z operacijskimi ojačevalniki. 4.Merjenje toka se lahko naredi tudi v bazi regulacijskega tranzistorja, tako se izognemo močnim uporom.
5.Izključevanje vsled prevelikega toka bi naredil s pomočjo FET tranzistorja.

[VolkD]

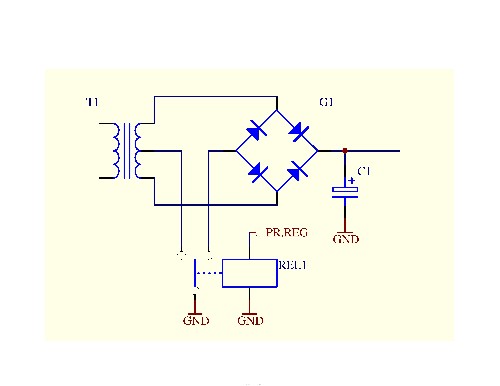

Add 1. Sem mislil nekaj takega. Pri nižjih napetostih bi na ta način tok lahko bil še enkrat večji.

[Silvo]

Darko, kaj takega kot je tale ELV-jev (nekoč je to prodajal tudi Conrad)

[int47]

Sam imam z elektorjevim usmernikom dobre izkušnje.
Usmernik, je kljub araičnim elementom in rahlim po-porodnim težavam eden bolših.

Pri moji veziji je bila na tiskanini ena napaka. Če si v + vejo vezal A-meter in uporabil kompenzacijo padca napetosti na A-metru, se je spremenila nastavitev tokovne zaščite. Drugače pa usmernik že precej let dela brez problemov, česar ne bi moger reči za nekatere kupljene "profi" usmernike, ki ti ob izpadu el.energije za kratek čas na izhodu dajo občutno višjo napetost od nastavljene.

[borber]

int47 ne samo ob izpadu. Takega stabilizatorja ne smeš ugasniti s priključenim vezijen, ki ga delaš. Izhodna napetost lahko skoči vse do maksimalne nestabilizirane napetosti pred regulacijo. In adijo čipi.
Pravilno konstruiran stabilizator ne sme imeti prenihajev izhodne napetosti ob vklopu ali izklopu.

Na ogled pripenjam dva Hamegova stabilizatorja.

[VolkD]

[miki]

Na Bolhi prodajam nedokončan usmernik po načrtih iz Elektorja,če kaj pomaga.

http://www.bolha.com/oglas1097624

[ferdo]

Prav ta Elektorjev usmernik imamo prirejen za napetosti do 85V in tok do 10A. Tranzistorji so 2N3773 (2 kosa), krmili jih BD243C. Upor R17 je 10 E in ne 0,22E.
Dodana je še zener dioda med kolektorjem in bazo zaradi napetostnih konic. Uporabljamo ga za testiranje večjih relejnih signalno varnostnih skupin, kjer so konice ob pritegovanju relejev dokaj visoke. Po mojih izkušnjah zelo trpežna zadeva, bi pa res priporočal odcep z nižjo napetostjo pri uporabi nizkih izhodnih napetosti. Pri nas največ uporabljamo napetostni razpon od 45V do 72V. Glede nestabilnosti v VF okoljih pa ne morem soditi, saj je pri našem testiranju vse pod 200Hz.
