RUros · Član Pridružen-a: Čet 09 Mar 2006 22:26 Prispevkov: 1031 Aktiv.: 4.40

Za malo denarja sem dobil usmernike majhnih dimenzij po 60W. Zdaj pa bi jih rad med seboj povezal tako, da bi dobil 300W moči. Se pravi bi jih moral vezati 5 vzporedno. Ampak tukaj se pojavi dilema. Ali je potrebno pred vsak usmernik preden ga združim z ostalimi dati diodo, da ne bi tok z drugega usmernika prišel v tega. Ali bi lahko naredil tako, da bi na vsak + dal diodo, mase pa bi povezal skupaj? Usmerniki so 12 V in dajo od sebe 5 A.

HVALA za nasvete in rešitve

borber · Objavljeno: Pon Apr 16, 2007 8:13 pm Naslov sporočila:

Kakšni usmerniki so to? Ali gre za navaden usmernik s kondenzatorjem na izhodu, ali za stabilizirani usmernik, ali za switcher? Sama vezava zaporednih diod mogoče ne bo dobra, ker s tem še ne zagotavljaš enakomerne razdelitve bremenskega toka na posamezen usmernik. Na kratko, usmernik s najvišjo napetostjo bo najbolj obremenjen in tisti s najnižjo pa najmanj.

RUros · Objavljeno: Pon Apr 16, 2007 8:26 pm Naslov sporočila:

To so navadni usmerniki po moje s kondenzatorjem, ker se napetost ko ugašam postopoma niža.

borber · Objavljeno: Pon Apr 16, 2007 8:31 pm Naslov sporočila:

Podobno je tudi s stabiliziranimi usm. in pa z svitcherji zaradi kondenzatorjev na izhodih.

RUros · Objavljeno: Pon Apr 16, 2007 8:36 pm Naslov sporočila:

Usmerniki so takšni, sem našel na spletu njihovo stran.

http://www.cwt.com.tw/english/2_product/1_detail.php?ID=309

VolkD · Objavljeno: Pon Apr 16, 2007 9:01 pm Naslov sporočila:

To je switching napajalnik. Če ima vgrajeno pretokovno zaščito, ke ne odklopi popolnoma, ampak le zniža napetost, bi nemara celo delovalo, če bi jih dal vzporedno.

RUros · Objavljeno: Pon Apr 16, 2007 9:09 pm Naslov sporočila:

Kako bi potem lahko realiziral to?

jur

RUros · Objavljeno: Tor Apr 17, 2007 9:45 am Naslov sporočila:

Se pravi dam lahko tudi diode, saj ima tudi dioda padec napetosti ?

mucek · Objavljeno: Tor Apr 17, 2007 9:49 am Naslov sporočila:

Ne, uporabi 5W 0,5 ohmske upore, ki bodo kompenzirali različne napetosti.
Na diodah imaš povsod isti padec (0,7V) in ti ne rešijo ničesar.

LP, Grega

jur · Objavljeno: Tor Apr 17, 2007 9:51 am Naslov sporočila:

Diode same ne rešijo zadeve. Največ toka bo dal napajalnik z najvišjo napetostjo, najmanj toka tisti z najnižjo. Razlika bo opazna že z roko - v gretju napajalnika. Če imajo napajalniki trimer za regulacijo, lahko na roke izenačiš tokove.

Diode imajo padec napetosti od okoli 0.5 do 0.7 volta, odvisno od posamezne diode, od tipa diode in od toka skozi diodo.

Usmerniki so made in china "less than 0.75W @ no losd" losd = load. Tok imajo podan samo za 110 voltov "1.7/0.85A @ 90/180 VAC"

Na njihovem webu: "President message: At the beginning of the year 2005, we sincerely hope all of you have prosperity year than before." ...me speak english...

Jur

RUros · Objavljeno: Tor Apr 17, 2007 10:10 am Naslov sporočila:

Kaj pa naj naredim? Se pravi dam 5W 0,5 ohmske upore in problem bo rešen?

jur · Objavljeno: Tor Apr 17, 2007 12:47 pm Naslov sporočila:

Z upori bo problem še kar dobro rešen. Zračunaj pa, koliko moči se bo zgubilo na uporih, da ne bo preveč.

Napajalnik zmore 5 A. LAstnosti upora zaposamezen napajalnik:

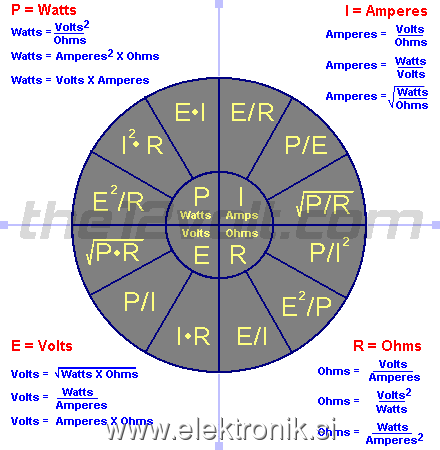

Moč na uporu 0.5 ohma pri toku 5 amperov: P = I*I*R = 5*5*0.5 = 12.5 W.
Padec napetosti na uporu 0.5 ohma pri toku 5 amperov: U = I*R = 0.5*5 = 2.5 V.

Upor 0.1 ohm bo boljši.

Jur

s55m · Objavljeno: Tor Apr 17, 2007 1:16 pm Naslov sporočila:

Karkoli boš naredil, ne bo dobra rešitev!!!

RUros · Objavljeno: Tor Apr 17, 2007 9:52 pm Naslov sporočila:

Kaj pa naj naredim. A drugače ni tako, če bo nek usmernik do konca obremenjen bo začel tok teči iz drugega in tako dalje?
