Objavljeno: Sre Jun 06, 2007 4:56 pm Naslov sporočila: Omejitev toka |
|
|
Ravno si gradim nov napajalnik (zdajšnji zmore samo 1,5A) in sem parkrat izkusil, da pride omejitev toka zelo prav.
Lahko bi uprorabil še en LM338 kot omejevalnik , samo potem bi padec napetosti znašal že 2,5 V). Naslednje bi lahko uporabil IC primerjalnik. Tako vezje sem zrisal in me zanima, če bi delovalo?

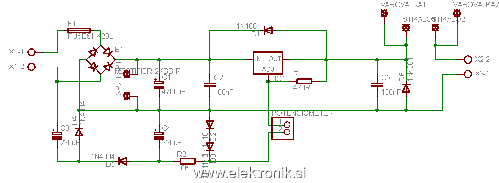

Na vtičnico se vgradi 5K potenciometer, kontakt LM338 gre na adj. pin (ko gre izhod primerjalnika na 0V, se na LM338 zmanjša napetost), kontakt -5V gre na -1.25 V na napajalniku.( ), Vin pa na +20V na napajalniku.
V enem drugem vezju sem videl, da je -5 priklopljeno na -5, kot bi moralo biti. Ker pa imam v napajalniku slučajno -1,25 linijo, bi -5 priklopil kar na to. To je glavno vprašanje, če bi delovalo.
Opis: |
|
 Download |
Ime datoteke: |
Omejitev toka_shema.png |
Velikost datoteke: |
4.66 KB |
Downloadano: |
42 krat |
|
|
Nazaj na vrh |
|
 |
borber Član


Pridružen-a: Pon 23 Maj 2005 8:40 Prispevkov: 3111 Aktiv.: 13.14 Kraj: LJUBLJANA
|
Objavljeno: Sre Jun 06, 2007 5:27 pm Naslov sporočila: |
|
|
Ker nisi dal celotne sheme, je teško kaj komentirati. Tu je shema regulatorja s 317, ki ima tudi tokovni regulator in kaže kako je ta regulacija vezana. Mogoče bo koristilo.
|
|
Nazaj na vrh |
|
 |
TECHNIC Član


Pridružen-a: Tor 31 Okt 2006 11:18 Prispevkov: 582 Aktiv.: 2.57 Kraj: Senovo
|
Objavljeno: Sre Jun 06, 2007 7:18 pm Naslov sporočila: |
|
|

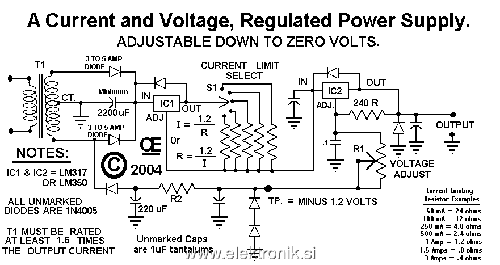

Celotne sheme žal nimam več, je pa spodaj taka, po kateri sem risal.

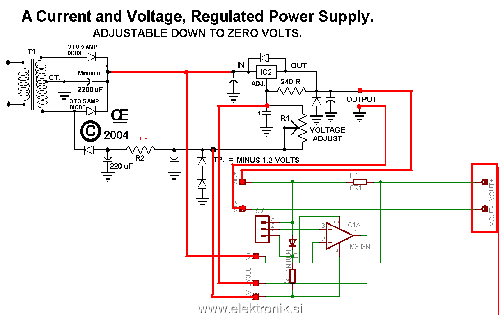

Ven sem dal omejitev toka z LM317, saj je tu dodaten padec napetosti, ostalo pa je povsem enako. Namesto LM317 bi bil vgrajen LM338.
Na sliki je tudi linija - 1,2V, ravno to bi uporabil potem za omejitev toka.
Ni mi pa jasna povezava med primerjalnikom in regulatorjem. Iz zgornje slike se bolj malo znajdem, zdi pa se mi, da gre izhod komparatorja preko dveh diod - LED in 1N4004 na ADJUST pin regulatorja.
Še nekaj. Na zgornji sliki je primerjalnik ravno narobe obrnjen kot pri moji skici... Zdaj kje je narobe ... Pri meni je tako, da ko je napetost pred uporom višja kot napetost na referenci (potenciometer), gre izhod na 0V, ta signal gre direkt na LM338 ADJUST pin, če pa je na tem pinu 0V, gre izhodna napetost avtomatsko na 0V.
Opis: |
|
Velikost datoteke: |
9.2 KB |
Pogledana: |
23 krat |

|
Opis: |
|
Velikost datoteke: |
46.73 KB |
Pogledana: |
28 krat |

|
|
|
Nazaj na vrh |
|
 |
borber Član


Pridružen-a: Pon 23 Maj 2005 8:40 Prispevkov: 3111 Aktiv.: 13.14 Kraj: LJUBLJANA
|
Objavljeno: Sre Jun 06, 2007 8:45 pm Naslov sporočila: |
|
|
Na žalost tvoje vezije ne bi delovalo.
|
|
Nazaj na vrh |
|
 |
TECHNIC Član


Pridružen-a: Tor 31 Okt 2006 11:18 Prispevkov: 582 Aktiv.: 2.57 Kraj: Senovo
|
Objavljeno: Sre Jun 06, 2007 8:56 pm Naslov sporočila: |
|
|
Ampak zakaj?
Najbolje da uporabim kar shemo iz datasheet, kajne ...
Okej... Še eno vprašanje iz podobne teme:
Tole vezje bi delovalo, v smislu kot nastavljiv napajalnik:
Če gre napetost na izhodu nad določeno vrednostjo (P1), primerjalnik izklopi tranzistor. Ko pade pod določeno vrednostjo, se trazistor zopet vklopi in vzdržuje napetost.
Opis: |
|
 Download |
Ime datoteke: |
Napajalnik.png |
Velikost datoteke: |
3.74 KB |
Downloadano: |
33 krat |
Nazadnje urejal/a TECHNIC Sre Jun 06, 2007 9:22 pm; skupaj popravljeno 1 krat |
|
Nazaj na vrh |
|
 |
borber Član


Pridružen-a: Pon 23 Maj 2005 8:40 Prispevkov: 3111 Aktiv.: 13.14 Kraj: LJUBLJANA
|
Objavljeno: Sre Jun 06, 2007 9:11 pm Naslov sporočila: |
|
|
No, zamenjati je treba med sabo + in - vhoda v komparator. Drugo je pa to, da bo izhodna upornost takega regulatorja praktično enaka upornosti šenta za tokovno regulacijo, kar je slabo. V skrajnem primeru se ti lahko izhodna napetost spremeni za -0.6V pri polni obremenitvi.
|
|
Nazaj na vrh |
|
 |
TECHNIC Član


Pridružen-a: Tor 31 Okt 2006 11:18 Prispevkov: 582 Aktiv.: 2.57 Kraj: Senovo
|
Objavljeno: Sre Jun 06, 2007 9:37 pm Naslov sporočila: |
|
|
borber je napisal/a: |
Drugo je pa to, da bo izhodna upornost takega regulatorja praktično enaka upornosti šenta za tokovno regulacijo, kar je slabo. V skrajnem primeru se ti lahko izhodna napetost spremeni za -0.6V pri polni obremenitvi. |
Tega pa ne razumem. Ali ni tako, da želimo čim manjši padec napetosti pri veliki obremenitvi? Ali bi bilo bolje, da bi bila višja izhodna upornost?
Morda zaradi tokovnih špic iz izhodnih kondenzatorjev?
|
|
Nazaj na vrh |
|
 |
TECHNIC Član


Pridružen-a: Tor 31 Okt 2006 11:18 Prispevkov: 582 Aktiv.: 2.57 Kraj: Senovo
|
|
