Pozdravljeni


Prosil bi, če bi mi lahko kdo razložil delovanje impulznega releja in sicer menjalnega in serijskega. v vezavi imamo samo eno tipko in 2 vezavi. mi mi čisto jasno kako lahko serijski preklapla med serijami če se kontakta sprožita sočasno. Predvsem bi prosil če bi će mi pomagate s klasičnimi skicami tuljava----stikalo in pa kako deluje ETI MR-42.

Za odgovore se vam zahvaljujem.


Andraž

[s55m]

Vprašaj strica googla za "latching relay" ali "memory relay".
Za MR41 pa ti piše v pdf dokumentu na ETI-jevi strani, kako deluje.

[psevdonim]

(december 2011) - ali obstaja "polavtomatsko" stikalo ? Z električnim impulzom vklop, ročno izklop.
Rabim ravno obratno, ampak to so že detajli: da ga impulz izklopi (in vsi nadaljnji impulzi nimajo nobenega vpliva), vklopim pa ga lahko samo ročno.

[Obelix]

FI ali FID stikalo je nekaj takega.

[romc]

Vzami rele, ki ga z tipko vklopiš in se preko pomožnih
kontaktov sam drži. Pomožni kontakt pa lahko izklopiš
preko drugega releja z inpulzom.

[psevdonim]

FID zveni kot dobra ideja.
Samo vprašanje je še kako naj ga sprožim.
Problem: namestitev pretokovnega releja pri motoju za polž, ki je precej oddaljen od krmilne omare, zato bi zadevo montiral kar pri motorju, da ni treba vlačiti dodatnih kablov.
Bom zvečer še skiciral, zaenkrat pa če se kdo znajde iz opisa:
- L1 L2 L3 in ozemljitev (PEN) iz krmilne omare na motor
- pred motor vezati predlagani FID
- torej bi imel na vhodu FIDa L1L2L3 in PEN
- na izhodu FIDa isto.

Poznam delovanje, če daš na dovod L1L2L3 in PEN, na odvod pa L1L2L3 in N, PE pa gre posebej. Takrat lahko med fazami in N obremeniš kolikor varovalke prenesejo, med fazo in PE pa izklopi. Kako pa tukaj ? A to pomeni, da če med katerokoli fazo na izhodu iz FIDa in PEN na izhodu iz FIDa naredim stik s tokom, večjim od nazivnega FIDa, ga more izklopiti ?
Saj bi preizkusil, pa nimam nič v rezervi, trgovec mi ga pa tudi ne bo posodil za eksperimentiranje.

[psevdonim]

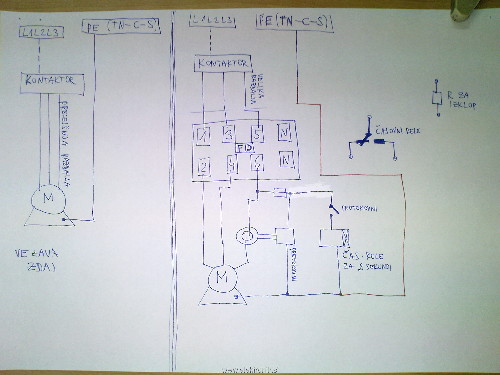

tukaj je še skica in princip delovanja:
- pretokovni rele meri tok v motor
- ko je tok večji od nastavljenega, se vklopi časovni rele
- po dveh sekundah mora izkopiti FID.

Kako priklopiti obe nuli od FIDa, časovni rele in upor, da bo to delovalo ?
___________

[Obelix]

[BojanR]

Tole s Fid so neumnosti.
Vzameš motorsko zaščitno stikalo, nanj dogradiš daljinski sprožnik. Pretokovni rele pa vzameš tak, ki se mu nastavlja čas do alarma in ti tako odpade zunanji časovni rele.
Zadeva bo tako učinkovita, zanesljiva in brez nekih čira-čara simulacij okvar instalacije.

[Azrael]

Zakaj bimetalov ne montiraš v omaro s krimljem za to motor? Obstajajo tudi taki bimetali, ki jih je treba vklopiti ročno (se ne vklopijo sami, ko se ohladijo). Če gre za tisti majhni motorček, katerega slike si pripel v drugi temi, bo tudi bimetal prilično majhen.

Če je omara pod ključem, bo precej manj možnosti, da ti bodo zataknili ali navili motorsko stikalo do konca, da ne bo "za brez veze" izklapljalo, kot se bo prej ali slej zgodilo, če uresničiš tvojo zamisel.

Te skrbi pomanjkanje prostora ali morebitne prevelike razlike v temperaturi?

[psevdonim]

motor je 2kW/5,5A. Bimetal/motorsko zaščitno stikalo je že montirano v omari. Problem je to, da gre za reduktor in mehanik se, na podlagi izkušenj, boji, da se bo kljub pravilno nastavljenem bimetalu polomilo kaj v zobniškem prenosu ali na polžu, ki ga ta reduktor vrti.
Zato je predlagal rešitev: če dve sekundi vleče večji tok od nastavljenega, avtomatski izklop. Vklop možen samo ročno.
Hvala za idejo o MZS s prigrajenim sprožilcem. Sem preveril v trgovini - na zalogi imajo samo tuljave 380-415V. Bom preveril še pri Iskra MIS, če obstajajo tudi za 230V.
Idejo o FIDu ne bi bilo treba označiti kot neumnost in čiračara; je pač bila najboljša v danem trenutku. Jaz se česa boljšega takrat nisem spomnil, zato hvala tudi Obelixu.

[lojzek]

Kompliciranje..

Obstajajo pretokovni releji, ki imajo v sebi tudi zakasnitev. In ga enostavno vežeš v kontaktorski tokokrog.

Prodajala jih je Iskra MIS, proizvajalec Teele haase (ali nekaj podobnega). Seveda jih proizvajajo tudi drugi.
Našel Tukaj in Tukaj
So pa ti verjetno kar dragi. Tisti od Tele haase so enostavnejši.

[Nace]

Kakšen materijal gre v ta polž?
Dolžina in premer polža? Če daljši, ali je sestavljen z več segmentov?
Ali je pred položem še dozator?
Ali polž potiska ali vleče material?
LP Nace

[psevdonim]

nemoreš verjamit, bi rekel humorist, kaj vse lahko gre narobe pri tako enostavnem projektu....
* namesto naročenega pretokovnega releja sem dobil takega, ki ima napajalni in merilni tokokrog na isti sponki, kar je za moj načrt neuporabno;
* namesto naročenega izklopnega sprožnika A sem dobil podnapetostni sprožnik U;

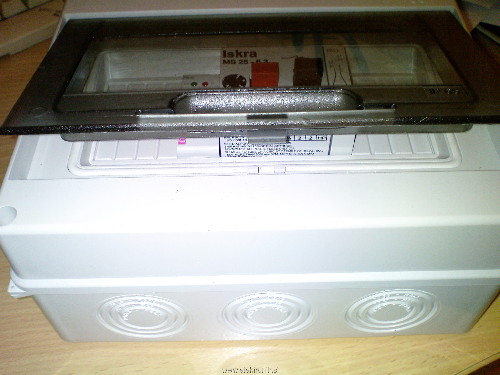

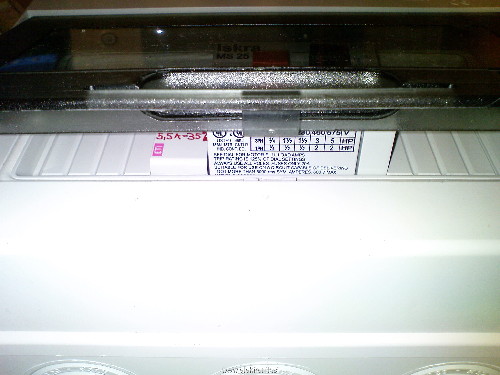

* in še zadnji udarec: danes začnem sestavljati vse skupaj in opažam, da sem namesto naročene omarice za dva MS25 dobil omarico, katere pokrov se ne da zapreti, ker je MS25 previsoko
Nesem vse skupaj nazaj v trgovino - rabim tako dozo, da se da okno zapreti. Obstaja ? Seveda, a ni na zalogi (seveda), morajo naročiti, pa najmanjša je velikosti 12 avtomatskih varovalk.

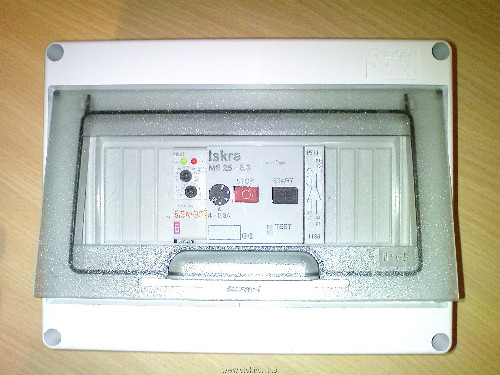

V glavnem, sprašujem tukaj, ker se mi že rahlo mudi s tem projektom: ali kdo ve za takšne omarice ustrezne globine in za širino kot na sliki ? Zraven tega, kar je na sliki, pride samo še eno "Elten" stikalo.
